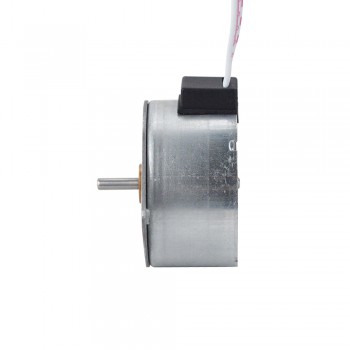

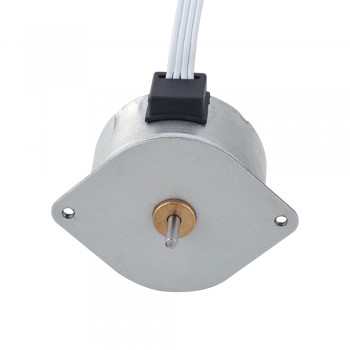

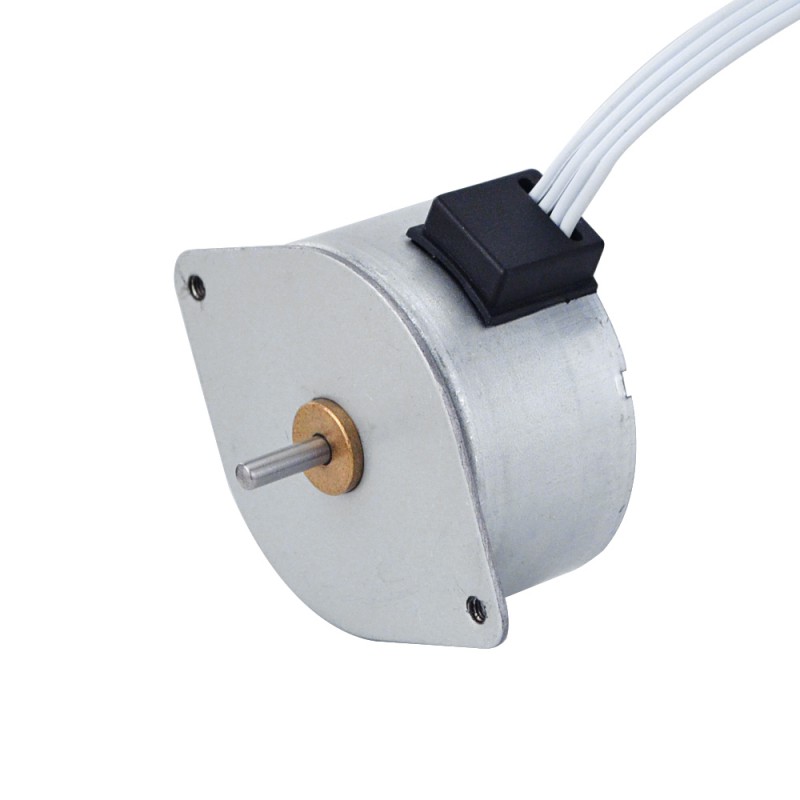

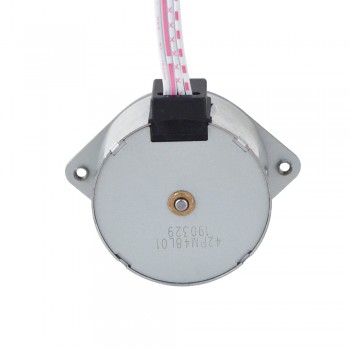

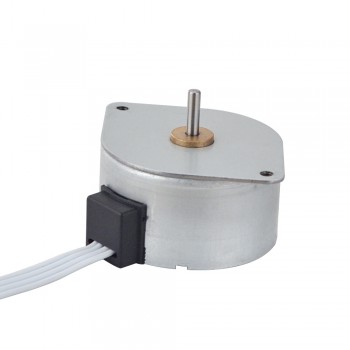

Moteur pas à pas à aimant permanent(PM) 42PM48L01 7,5 degrés 68,6mN,m 0,6A 4 fils Φ42x23,5mm
Moteur pas à pas à aimant permanent(PM) 42PM48L01 7,5 degrés 68,6mN,m 0,6A 4 fils Φ42x23,5mm
Spécification électrique
- Numéro de pièce du fabricant: 42PM48L01
- Type de moteur: Moteur pas à pas à aimant permanent
- Nombre de phases: 2
- Angle par pas: 7,5 degrés
- Courant/phase: 0,6 A
- Couple de maintien: 68,6 mN,m(9,717 oz.in)
- Couple de détente: 27,44 mN,m(3,887 oz.in)
- Résistance phase: 5,8 ± 7% ohms(20 ℃)
- Inductance de Phase: 9,5 mH ± 20%(1KHz)
- Rotor Inertia: moins de 10,5 g,cm2
- Durée de vie: 3000h MIN(20 ℃,100 pps)
Spécification physique
- Dimension de la bride: Φ42 mm
- Longueur du moteur: 23,5 mm
- Diamètre de l'arbre: Φ3 mm
- Longueur d'arbre: 12 mm

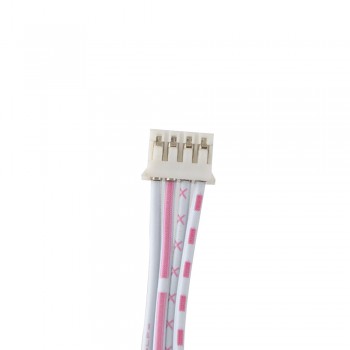

- Nombre de câble: 4 avec connecteur PH2,0A-4Y
- Longueur de câble: 80 mm
- Poids: 126,4 g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
4
|
2
|
3
|
1
|
Ressources
- Fiche complète: 42PM48L01.pdf
| Spécification électrique | |
|---|---|
| Couple de maintien (oz.in) | 9,717 |
| Inductance de Phase(mH) | 9,5 |
| Résistance de Phase(ohm) | 5,8 |
| Angle par pas(°) | 7,5 |
| Nombre de phases | 2 |
| Couple de détente (mN.m) | 27,44 |
| Couple de détente (oz.in) | 3,887 |
| Couple de maintien (mN.m) | 68,6 |
| Spécification physique | |
| Longueur du moteur(mm) | 23,5 |
| Taille du cadre(mm) | Φ42 |
| Longueur de câble(mm) | 80 |
| Nombre de câble | 4 |
| Diamètre de l'arbre(mm) | Φ3 |
| Longueur d'arbre(mm) | 12 |
