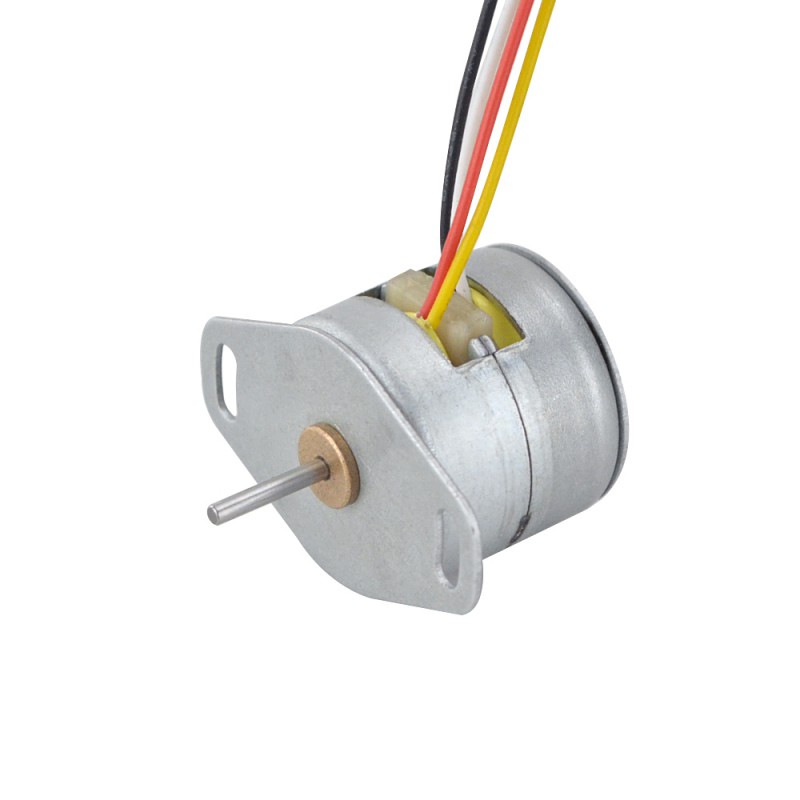

Moteur pas à pas à aimant permanent(PM) 20PM20L01 18 degrés 5,88mN,m 0,5A 4 fils Φ20x18,2mm
- Manuels et Documentation: Fiche complète:
Offre spéciale Noël 2025:
- 6% de remise sur tous les produits
- Valable jusqu'au 6 janvier 2026
- Remarque: aucun code de coupon n'est nécessaire, veuillez passer commande directement!
Achat immédiat:€5,75

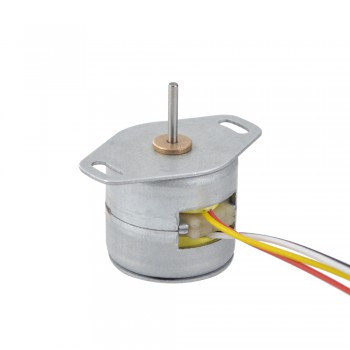

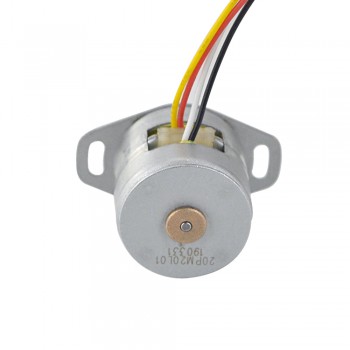

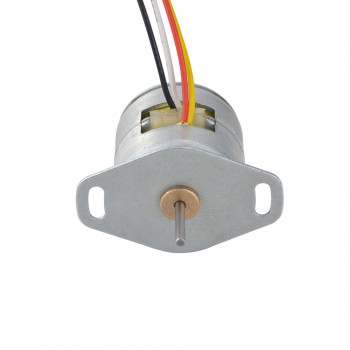

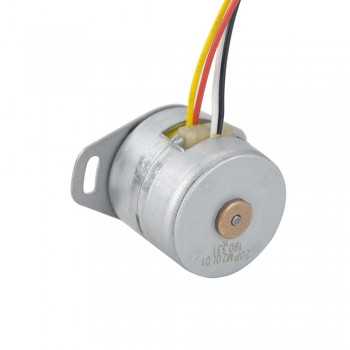

Moteur pas à pas à aimant permanent(PM) 20PM20L01 18 degrés 5,88mN,m 0,5A 4 fils Φ20x18,2mm
Spécification électrique
- Numéro de pièce du fabricant: 20PM20L01
- Type de moteur: Moteur pas à pas à aimant permanent
- Nombre de phases: 2
- Angle par pas: 18 degrés
- Courant/phase: 0,5 A
- Couple de maintien: 5,88 mN,m(0,833 oz.in)
- Couple de détente: 1,98 mN,m(0,28 oz.in)
- Résistance phase: 10 ± 10% ohms(20 ℃)
- Inductance de Phase: 4,3 mH ± 20%
- Rotor Inertia: Moins de 1,0 g,cm2
- Durée de vie: 3000h MIN(20 ℃, 200 pps)
Spécification physique
- Dimension de la bride: Φ20 mm
- Longueur du moteur: 18,2 mm
- Diamètre de l'arbre: Φ1,5 mm
- Longueur d'arbre: 10,5 mm

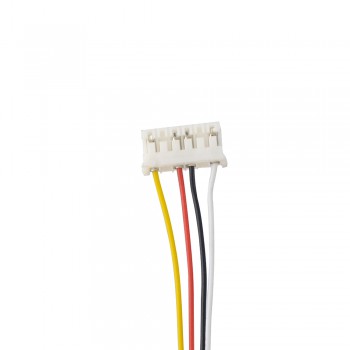

- Nombre de câble: 4 avec connecteur PH-6Y
- Longueur de câble: 250 mm
- Poids: 24 g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Jaune
|
Rouge
|
Blanc
|
Noir
|
| Spécification électrique | |
|---|---|
| Couple de maintien (Ncm) | 5,88 |
| Couple de maintien (oz.in) | 0,833 |
| Résistance de Phase(ohm) | 10 |
| Angle par pas(°) | 18 |
| Nombre de phases | 2 |
| Couple de détente (mN.m) | 1,98 |
| Couple de détente (oz.in) | 0,28 |
| Inductance de Phase(mH) | 4,3 |
| Spécification physique | |
| Longueur du moteur(mm) | 18,2 |
| Taille du cadre(mm) | Φ20 |
| Longueur de câble(mm) | 250 |
| Nombre de câble | 4 |
| Diamètre de l'arbre(mm) | Φ1,5 |
| Longueur d'arbre(mm) | 10,5 |
