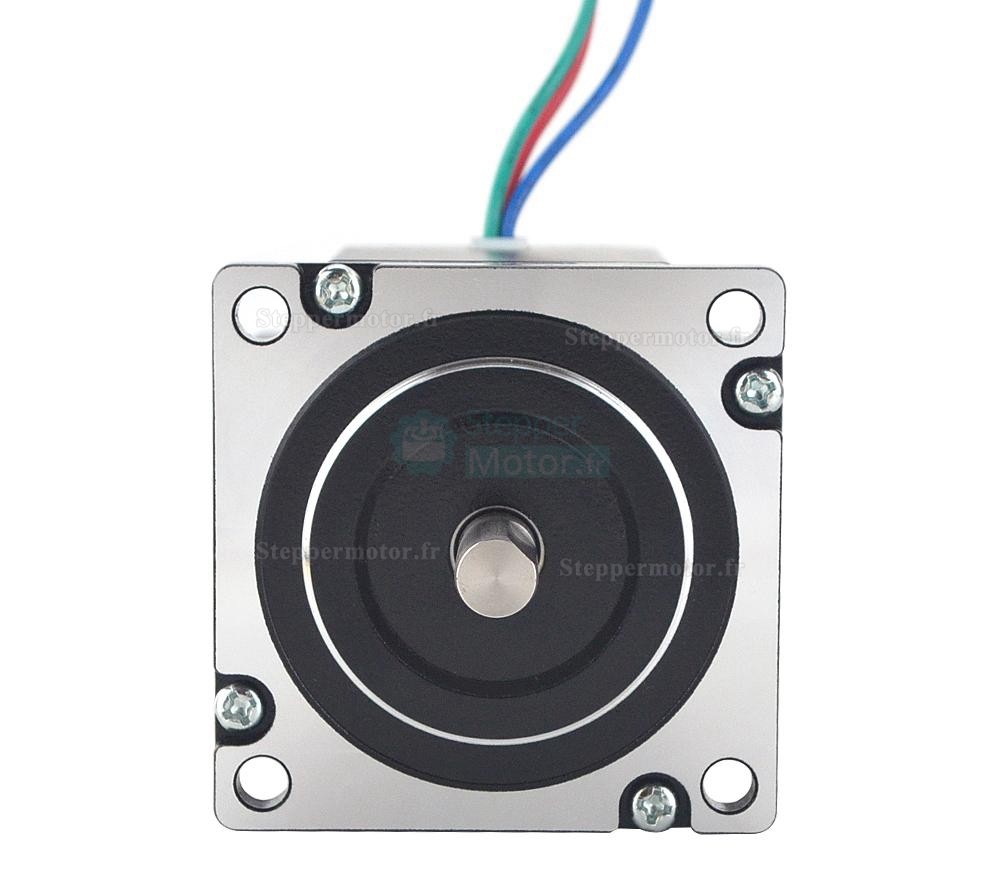

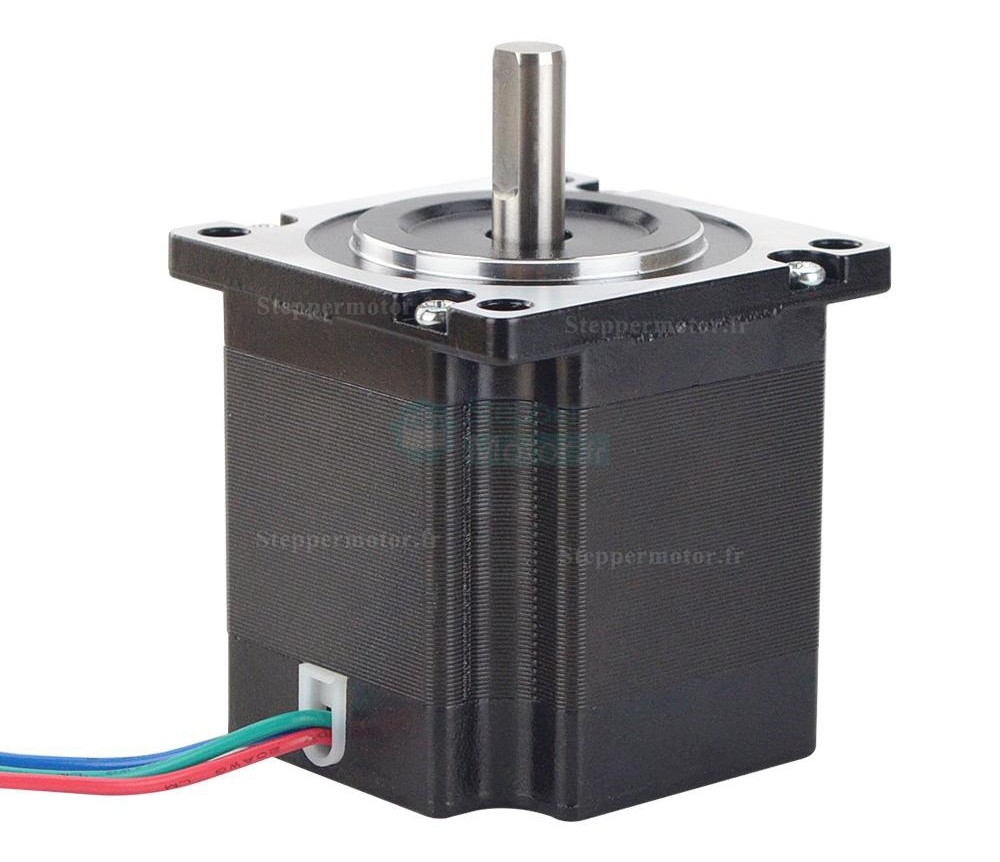

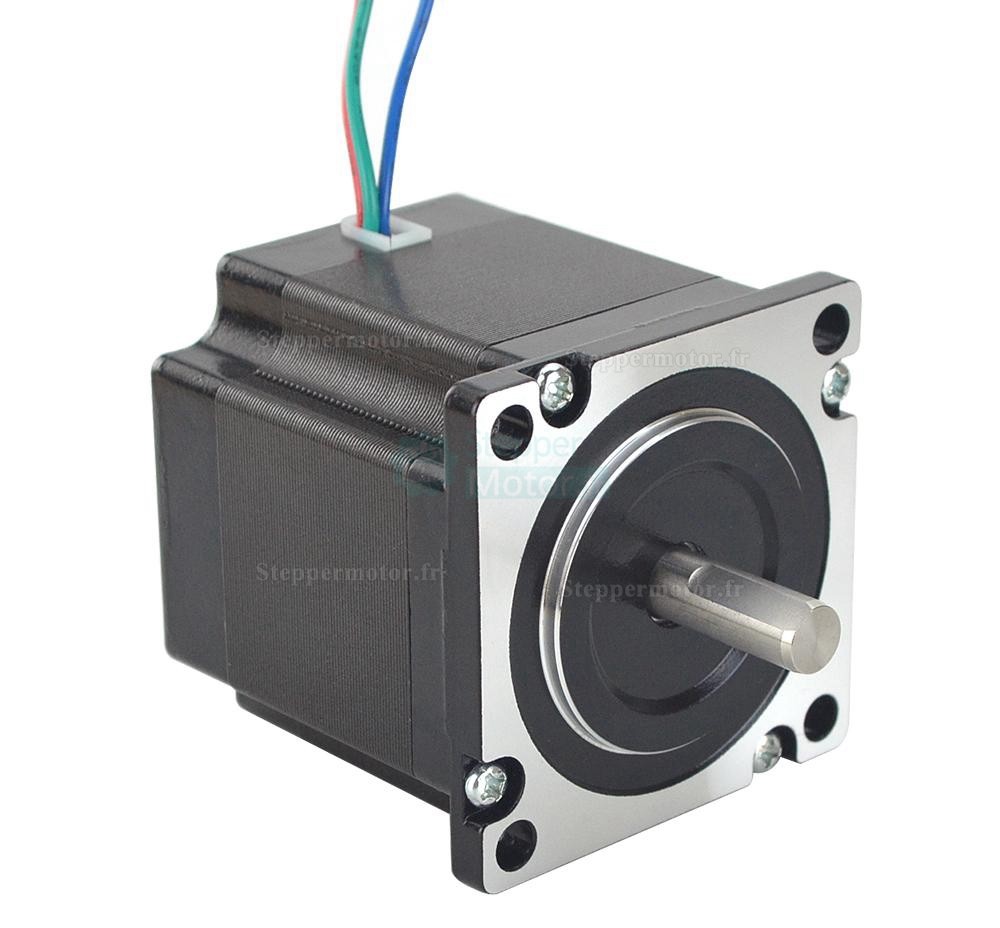

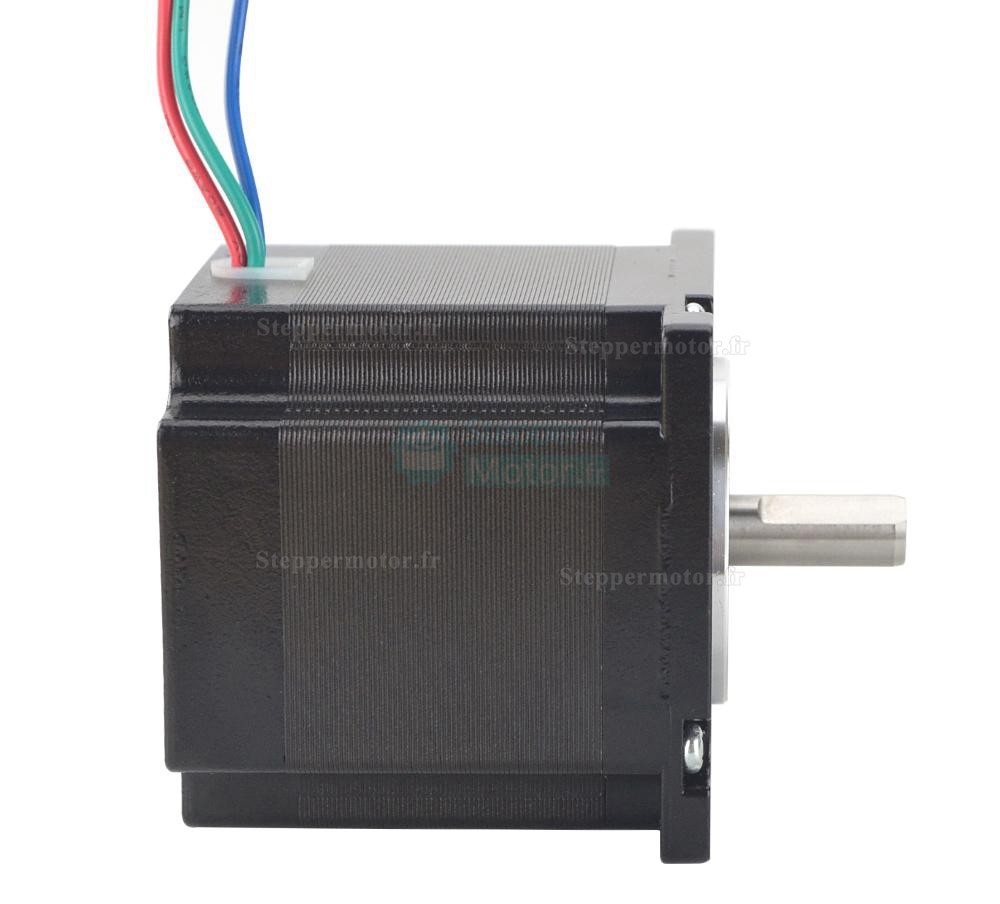

Moteur pas à pas triphasé Nema 23, série P, 23HT22-5503S 1,2 degrés 5,5A 1Nm arbre de D-Cut 3 fils
Moteur pas à pas triphasé Nema 23, série P, 23HT22-5503S 1,2 degrés 5,5A 1Nm arbre de D-Cut 3 fils
Spécification électrique
- Numéro de pièce du fabricant: 23HT22-5503S
- Nombre de phases: 3
- Angle par pas: 1,2 degrés
- Couple de maintien: 1 Nm(141,64 oz.in)
- Courant/phase: 5,5 A
- Résistance phase: 0,45 ohms
- Inductance de Phase: 0,98 mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 57 x 57 mm
- Longueur du moteur: 55,5 mm
- Diamètre de l'arbre: Φ8 mm
- Longueur d'arbre: 21 mm
- Longueur de D-Cut: 15 mm
- Longueur de câble: 500 mm
- Poids: 0,72 kg
Rapport
|
U
|
V
|
W
|
|
Vert
|
Rouge
|
Bleu
|
Ressources
- Fiche complète: 23HT22-5503S.pdf
- Courbe de couple: 23HT22-5503S Torque Curve.pdf
- 23HT22-5503S.STEP
| Spécification électrique | |
|---|---|
| Couple de maintien (Ncm) | 100 |
| Couple de maintien (oz.in) | 141,64 |
| Inductance de Phase(mH) | 0,98 |
| Résistance de Phase(ohm) | 0,45 |
| Courant Nominal (A) | 5,5 |
| Angle par pas(°) | 1,2 |
| Nombre de phases | 3 |
| Spécification physique | |
| Longueur du moteur(mm) | 55,5 |
| Taille du cadre(mm) | 57*57 |
| Longueur de câble(mm) | 500 |
| Diamètre de l'arbre(mm) | 8 |
| Longueur d'arbre(mm) | 21 |
| Poids(g) | 720 |
- Connecteurs: Molex, Harwin, Tyco/AMP, JST, etc.
- Fils et câbles: Longueurs spéciales, Tuyau de protection
- Arbre: Rond, D-Cut, Perçage cruciforme, Key-Way, Filetage ou creux
- Enroulement: Résistance, Inductance, Courant nominal, etc.
