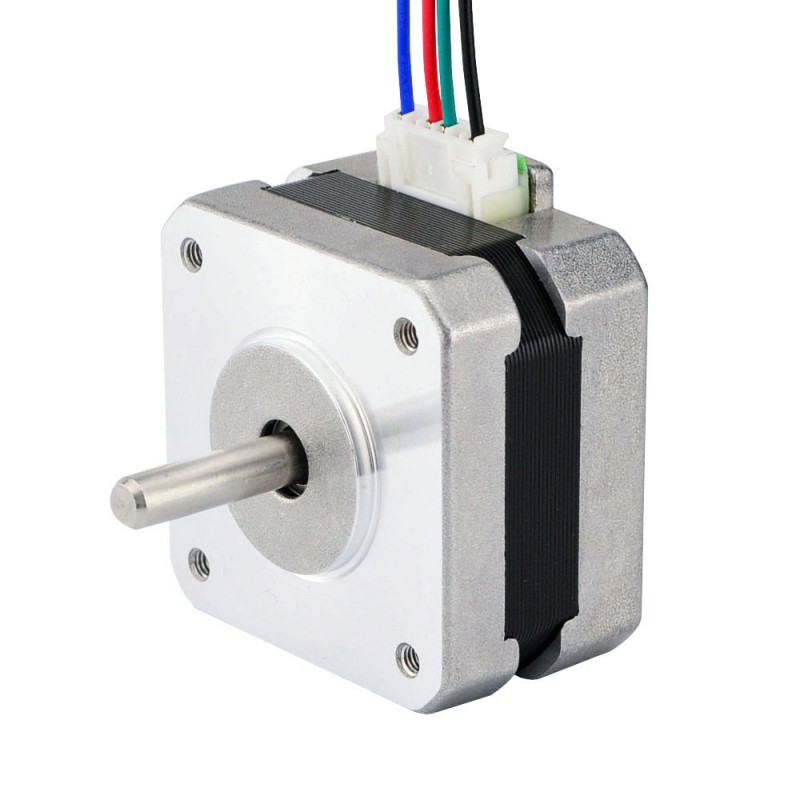

Moteur pas à pas bipolaire nema 17 (18Ncm 17HS10-0704S 1,8 degré 0,7A 2,9V 4 fils)
Ce moteur pas à pas bipolaire Nema 17 avec angle de pas 1,8deg et taille 42x42x25mm. Il a 4 fils, chaque phase tire le courant 0,7A, avec le couple de maintien 18Ncm (25,5oz.in).
Spécification électrique
- Numéro du modèle: 17HS10-0704S
- Type de moteur: Bipolaires
- Angle par pas: 1,8 deg
- Couple de maintien: 18Ncm(25,5oz.in)
- Courant/phase: 0,7A
- Tension nominale: 2,9V
- Résistance phase: 4,2ohms
- Inductance de Phase: 5,5mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 42 x 42mm
- Longueur du moteur: 25mm
- Diamètre de l'arbre: Φ5mm
- Longueur d'arbre: 20mm
- Nombre de câble: 4
- Longueur de câble: 300mm
- Poids: 180g

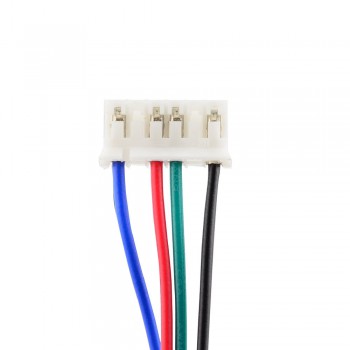

Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil noir
|
Fil vert
|
Fil rouge
|
Fil bleu
|
Ressources
- Fiche de données: 17HS10-0704S.pdf
- Courbe de couple: 17HS10-0704S Torque Curve.pdf
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolar |
| Couple de maintien (Ncm) | 18 |
| Couple de maintien (oz.in) | 25.5 |
| Inductance de Phase(mH) | 5.5 |
| Résistance de Phase(ohm) | 4.2 |
| Courant Nominal (A) | 0.7 |
| Angle par pas(°) | 1.8 |
| Spécification physique | |
| Longueur du moteur(mm) | 25 |
| Taille du cadre(mm) | 42x42 |
| Arbre simple/double arbre | Arbre Simple |
| Type d'arbre | O |
| Diamètre de l'arbre(mm) | 5 |
| Longueur d'arbre(mm) | 20 |
| Nombre de câble | 4 |
| Longueur de câble(mm) | 300 |
| Poids(g) | 180 |
- Connecteurs: Molex, Harwin, Tyco/AMP, JST etc.
- Fils et cables: Longueurs spéciales, Tuyau de protection
- Arbre: Rond, D-Cut, Croix percé, Key-Way, Fil ou creux
- Enroulement: Résistance, Inductance, Courant nominal, etc.
