Réducteur harmonique série ZXD/ZXZ, rapport 30:1/50:1/80:1/100:1, contrecoup 20 arcsec

Réducteur harmonique série ZXD/ZXZ, rapport 30:1/50:1/80:1/100:1, contrecoup 20 arcsec

Modèles :

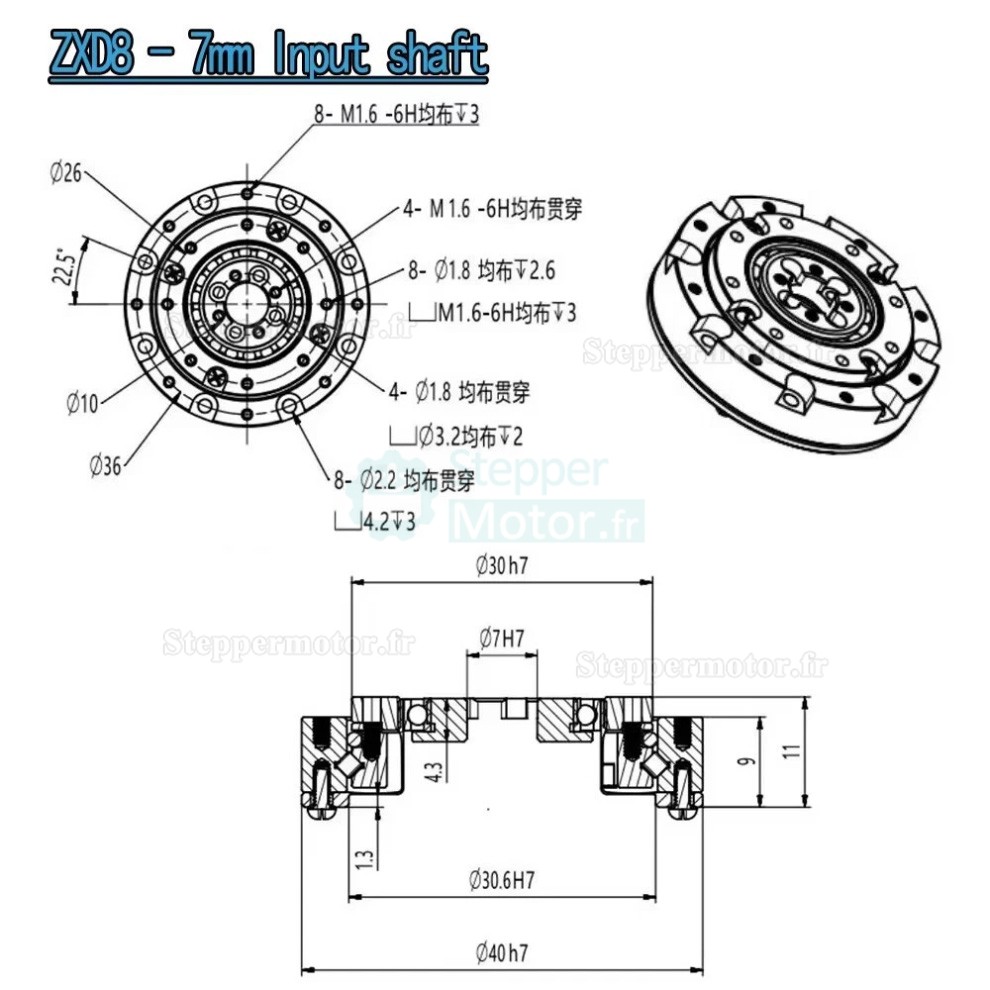

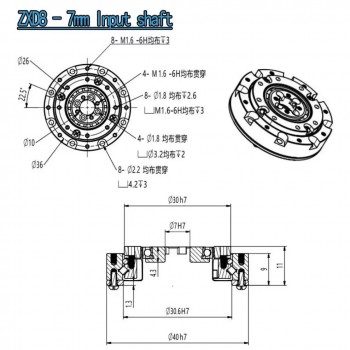

• ZXD8-7mm Entrée

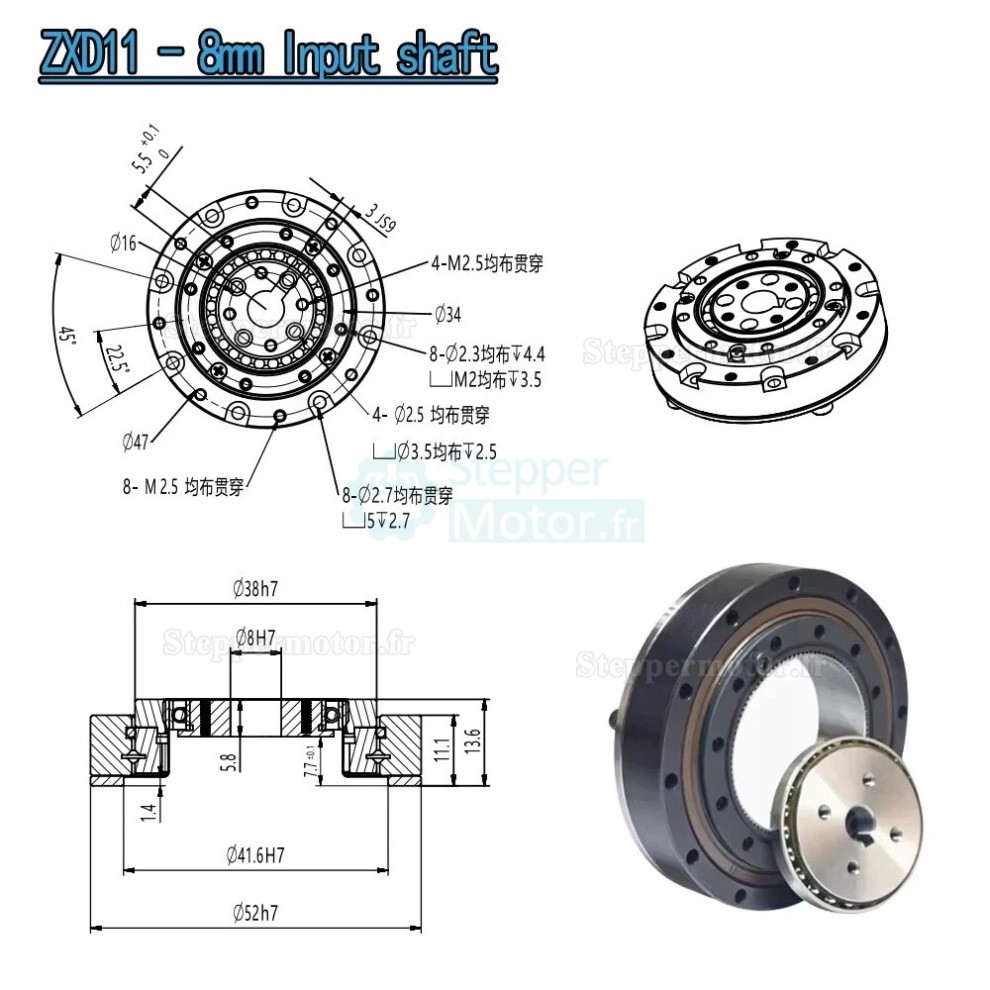

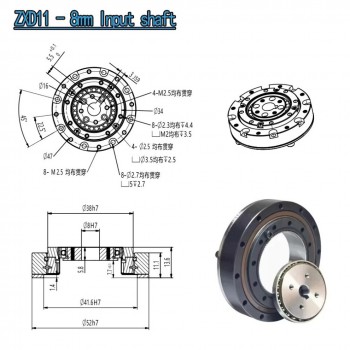

• ZXD11-8mm Entrée

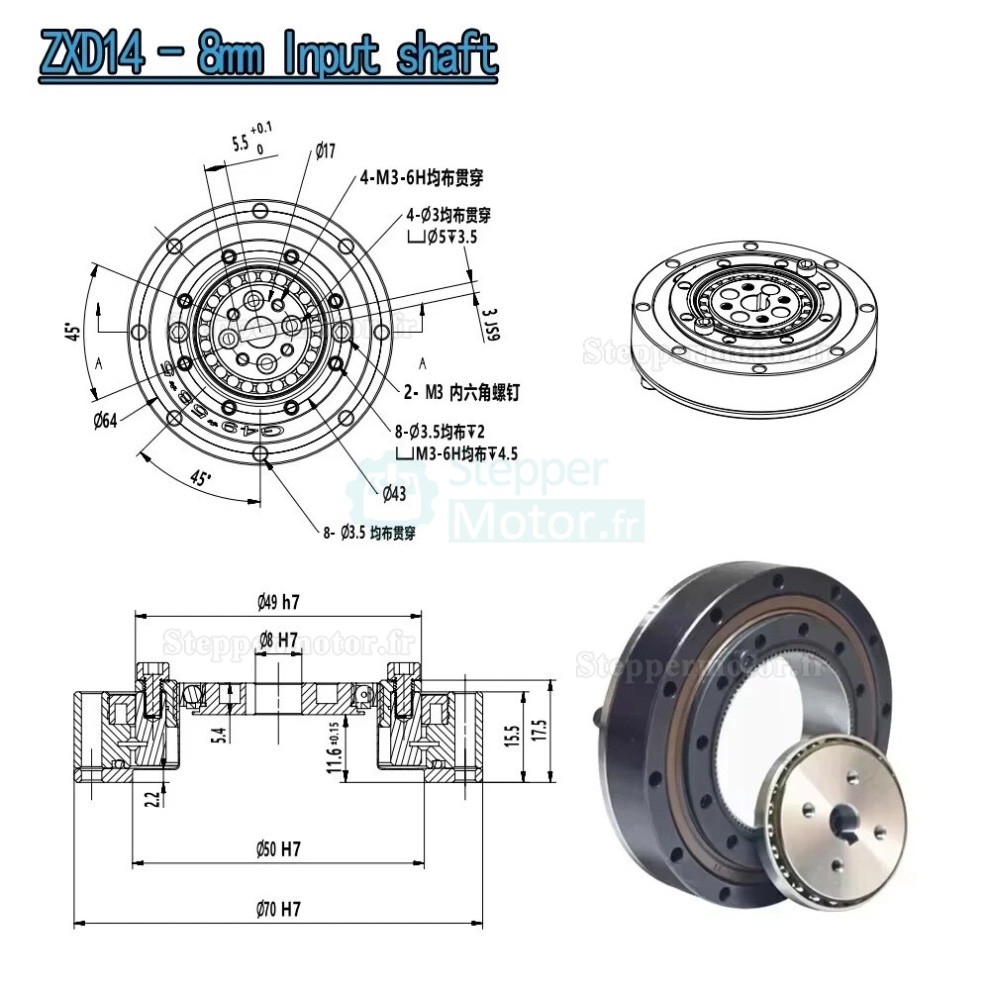

• ZXD14-8mm Entrée

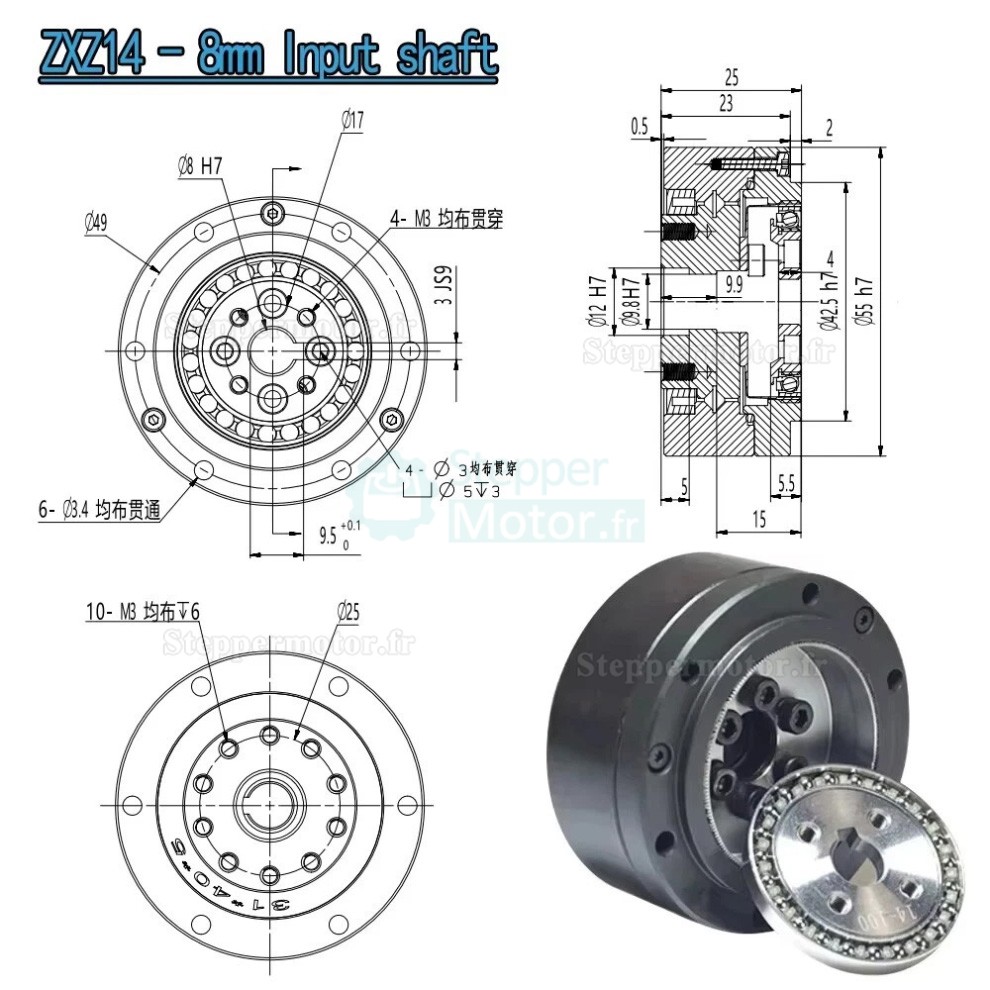

• ZXZ14-8mm Entrée

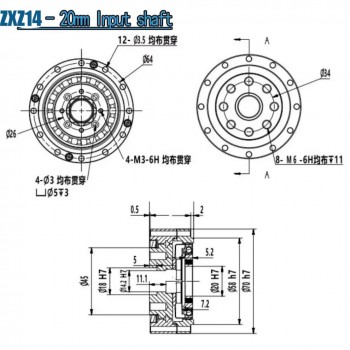

• ZXZ14-20mm Entrée
• ZXZ14-20mm Entrée

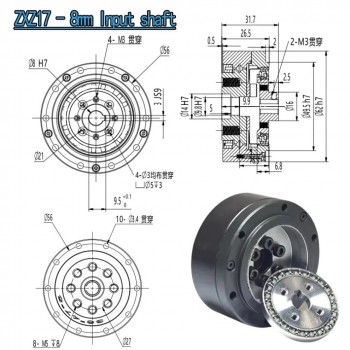

• ZXZ17-8mm Entrée

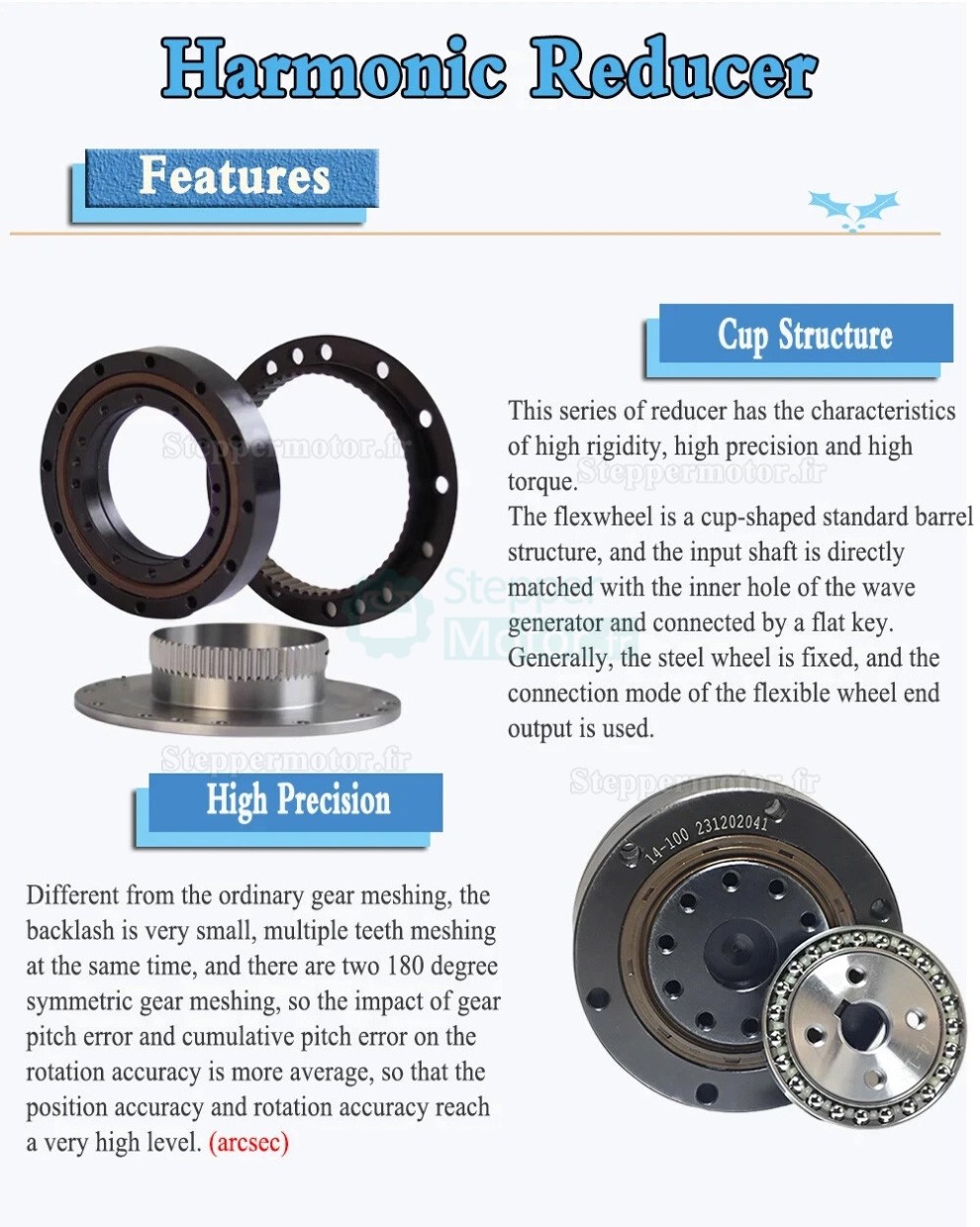

Caractéristiques :

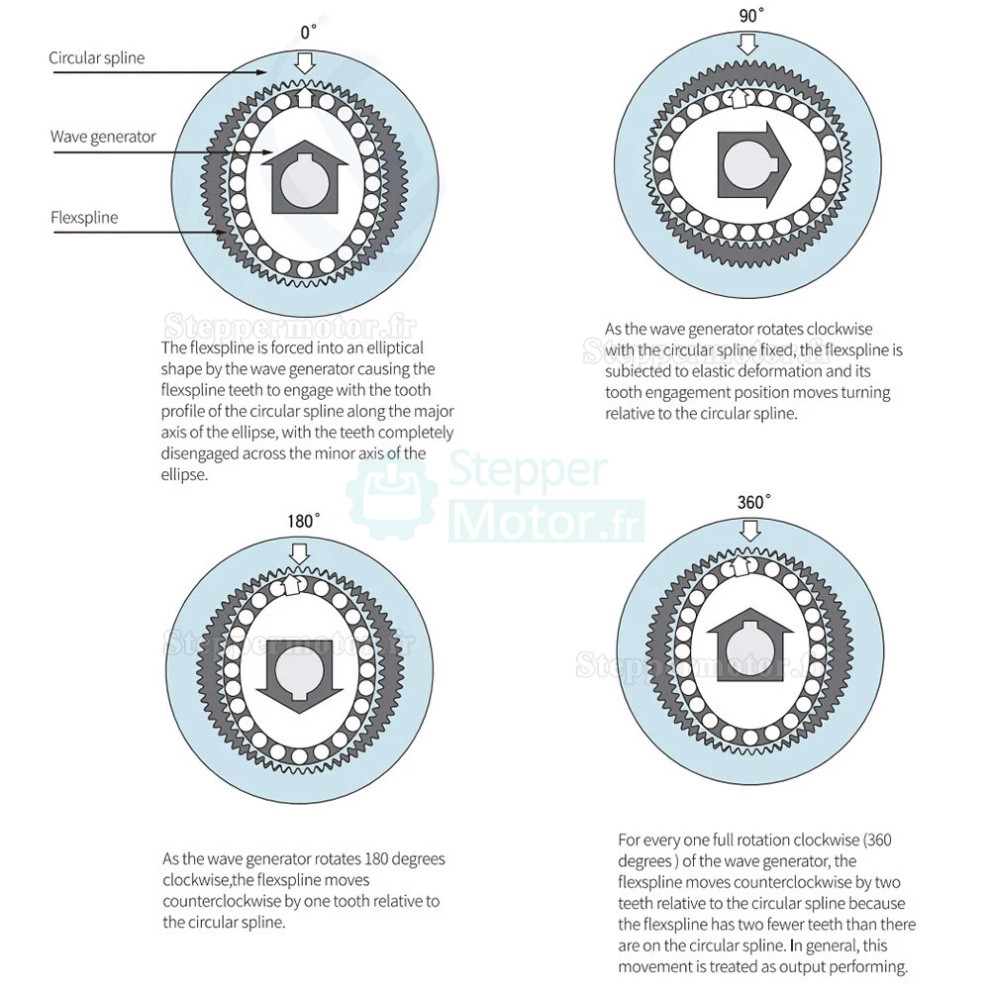

1. Plusieurs dents s'engagent simultanément à deux positions symétriques (espacées de 180°), ce qui permet de répartir uniformément les erreurs de pas.

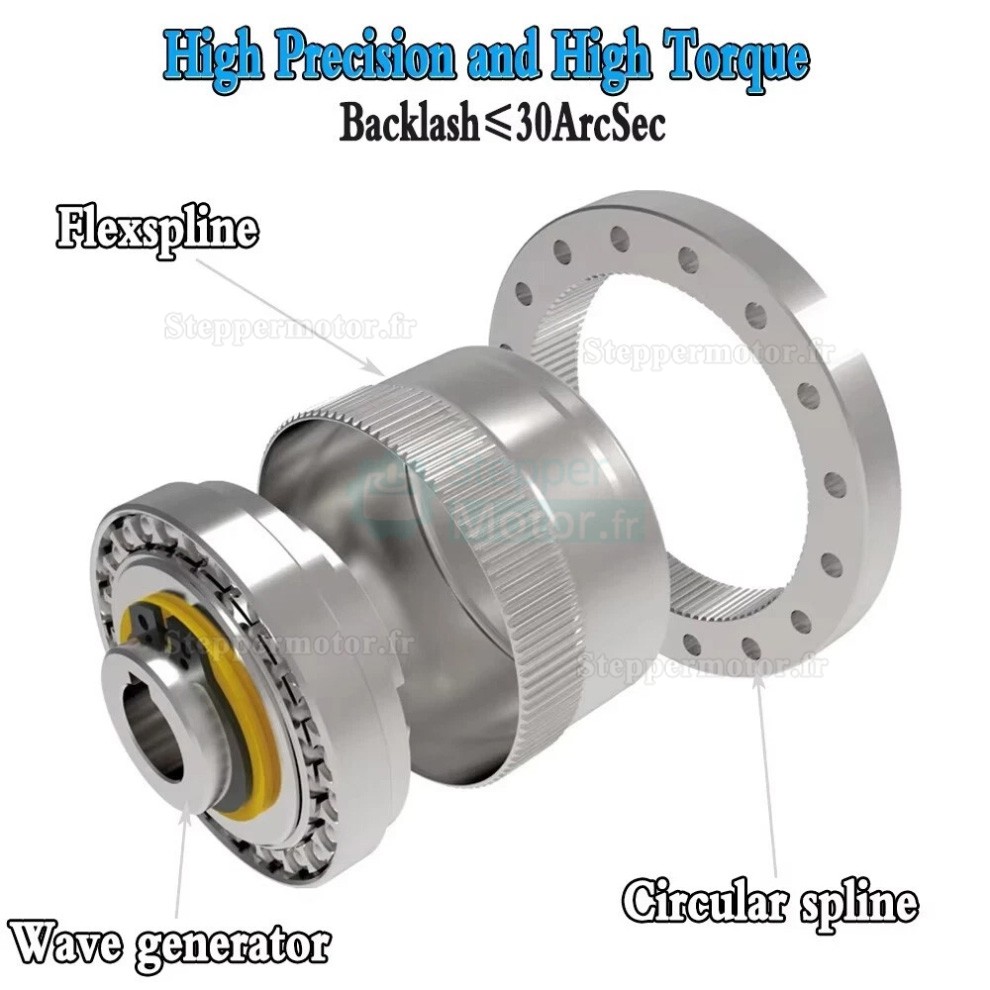

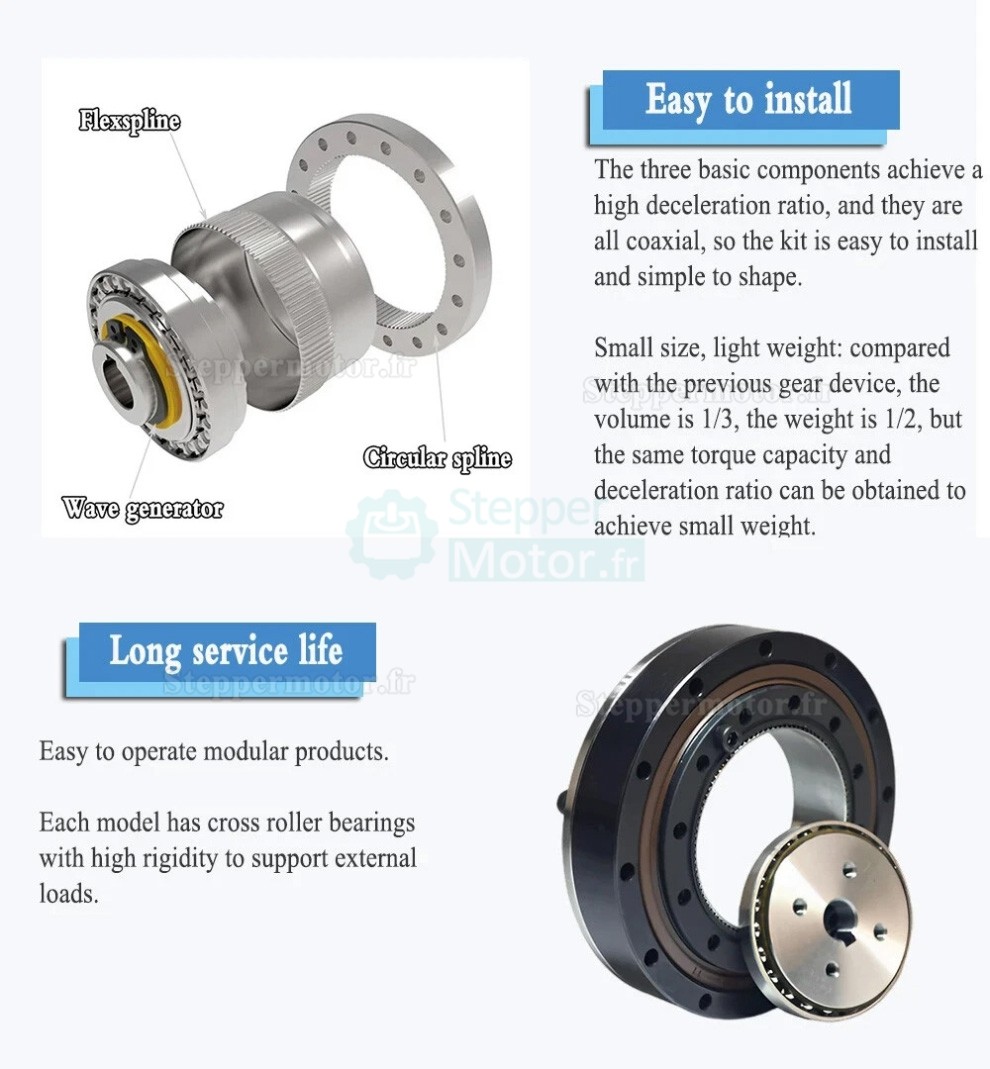

2. Le réducteur harmonique à un seul étage offre un rapport de transmission entre i = 30–500 dans une structure coaxiale compacte composée de trois composants principaux.
3. L'engagement par contact de surface de plusieurs dents simultanément aide à réduire la charge par unité de surface.
4. Comparé aux systèmes d'engrenages conventionnels, cette structure permet de réduire le volume et le poids global.
5. Le mécanisme supporte un transfert de couple à long terme dans des conditions de fonctionnement appropriées.
6. Le processus de maillage réduit les vibrations et le bruit pendant le mouvement.

Applications :

Applicable aux systèmes de mouvement nécessitant un positionnement précis tels que : articulations robotiques, robots industriels, tables rotatives CNC, équipements de marquage laser, machines de distribution, plateformes de test optiques ou rotatives, systèmes de commande de précision, têtes d'indexation, systèmes radar, machines d'impression et de papier, équipements de bobinage et de câblage, dispositifs de menuiserie et de test, ainsi que d'autres configurations d'automatisation ou de mesure.

Le colis comprend :

• 1 × Réducteur harmonique
• 1 × Support de bride de moteur
