Réducteur harmonique série ZXS20, 30:1/50:1/80:1/100:1 pour moteurs pas à pas/servomoteurs
Achat immédiat:€192,53
Réducteur harmonique série ZXS20, 30:1/50:1/80:1/100:1 pour moteurs pas à pas/servomoteurs
Modèles :
- Moteur pas à pas Nema 23 (arbre de 8mm)
- Moteur servo avec bride de 60mm (arbre de 14mm)

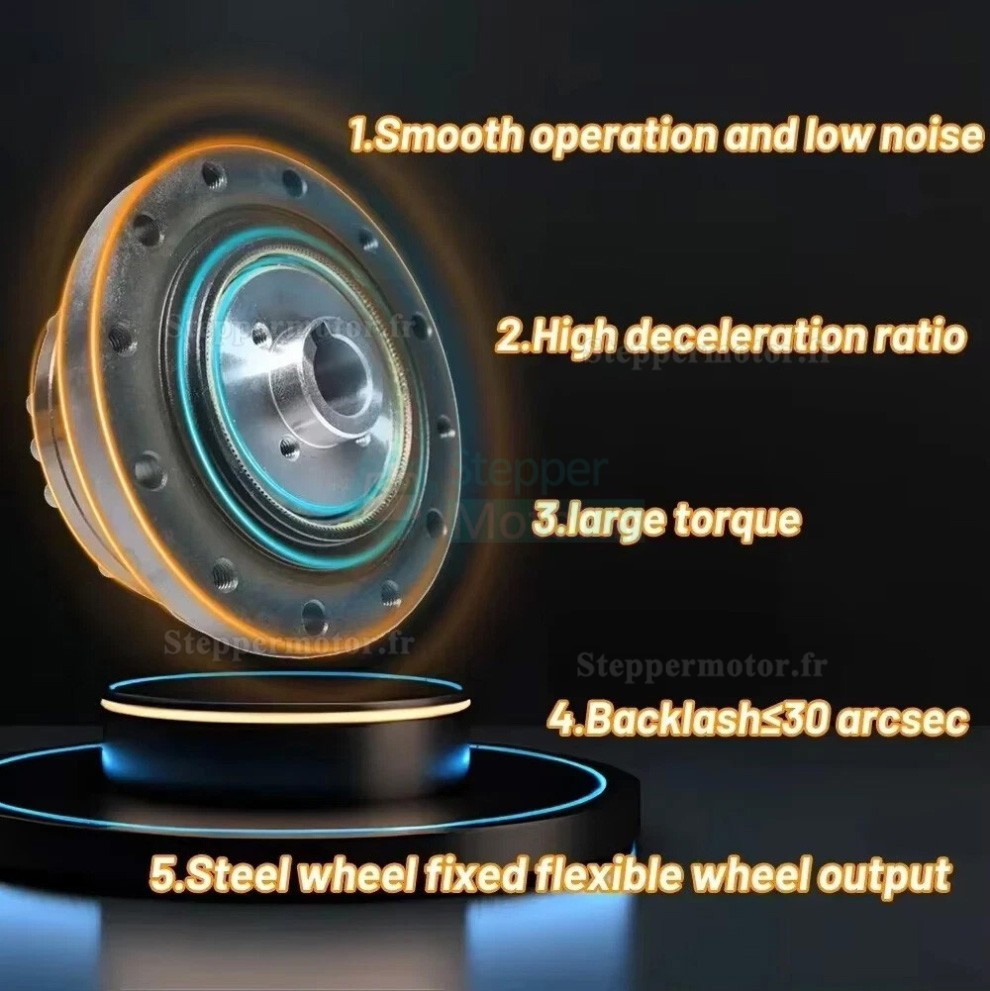

Caractéristiques :
- Plusieurs dents s'engagent simultanément à deux positions symétriques (espacées de 180°), ce qui permet de répartir uniformément les erreurs de pas.

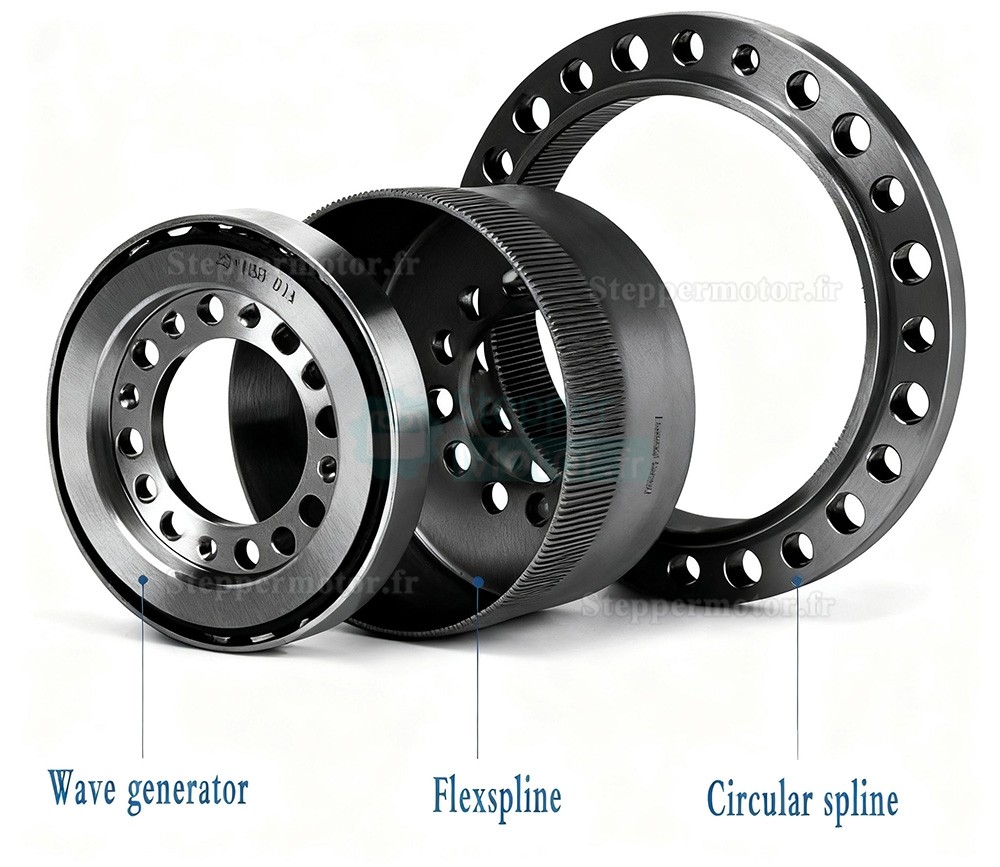

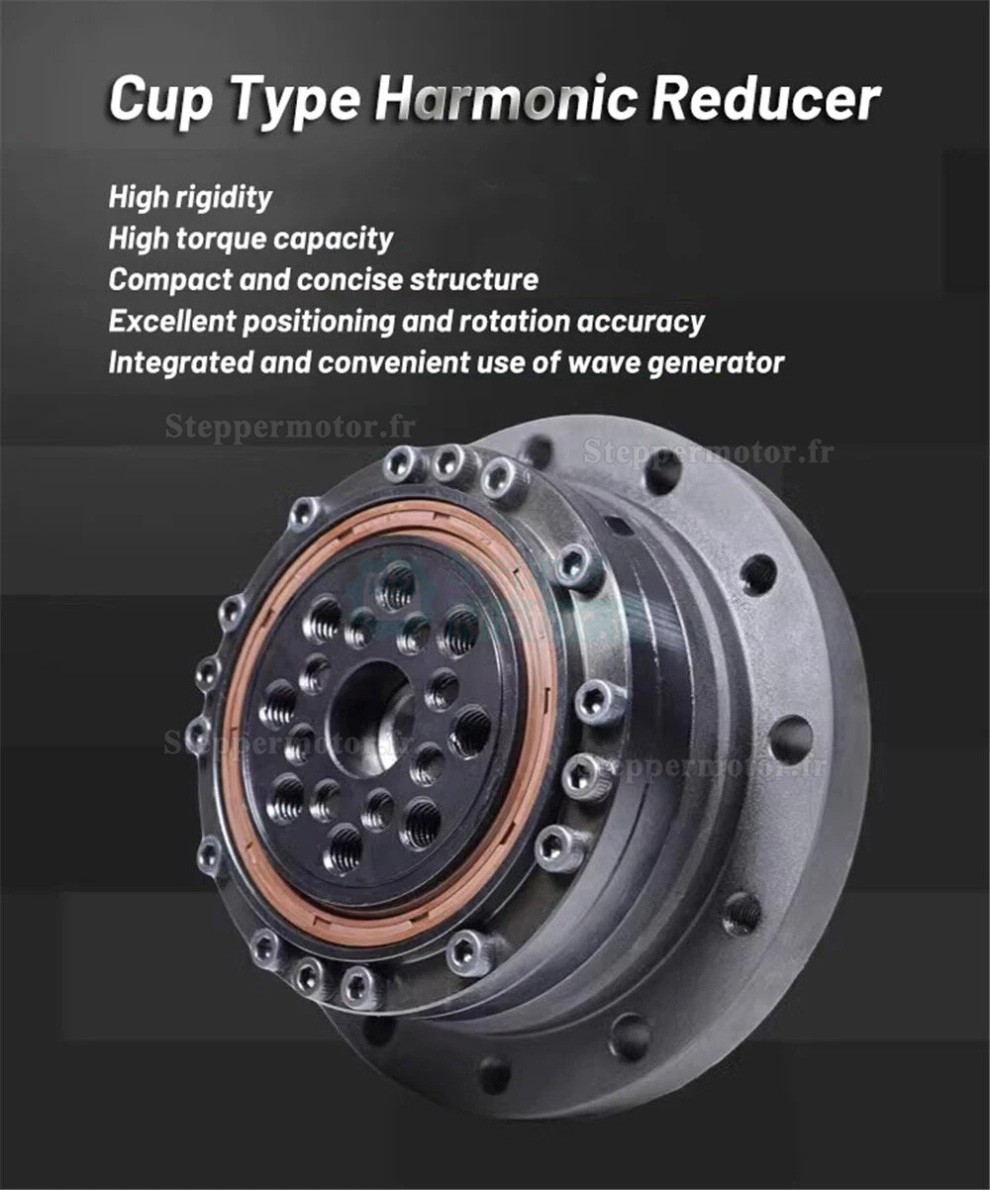

- Le réducteur harmonique à un seul étage offre un rapport de transmission entre i = 30–500 dans une structure coaxiale compacte composée de trois composants principaux.
- L'engagement par contact de surface de plusieurs dents simultanément aide à réduire la charge par unité de surface.
- Comparé aux systèmes d'engrenages conventionnels, cette structure permet de réduire le volume et le poids global.
- Le mécanisme supporte un transfert de couple à long terme dans des conditions de fonctionnement appropriées.
- Le processus de maillage réduit les vibrations et le bruit pendant le mouvement.
Applications :

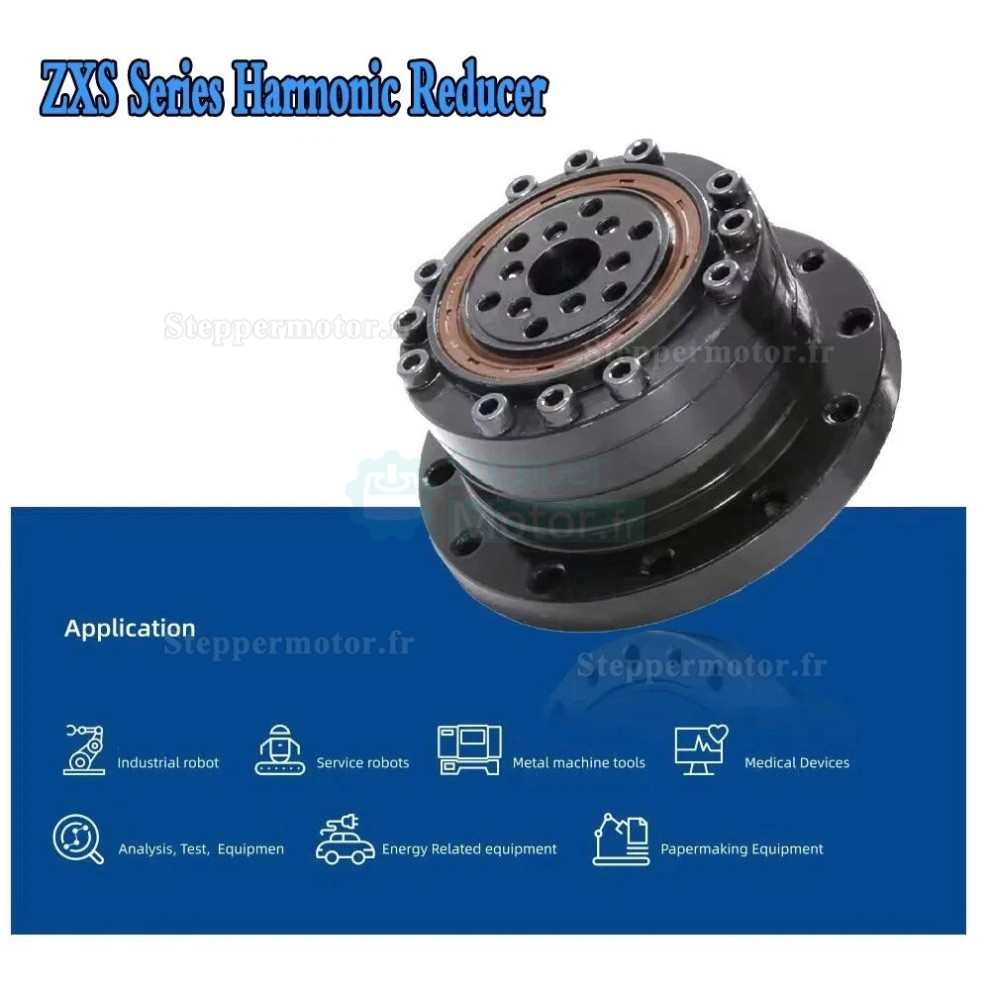

Applicable aux systèmes de mouvement nécessitant un positionnement précis tels que : articulations robotiques, robots industriels, tables rotatives CNC, équipements de marquage laser, machines de distribution, plateformes de test optiques ou rotatives, systèmes de commande de précision, têtes d'indexation, systèmes radar, machines d'impression et de papier, équipements de bobinage et de câblage, dispositifs de menuiserie et de test, ainsi que d'autres configurations d'automatisation ou de mesure.
Le colis comprend :
- 1 × Réducteur harmonique

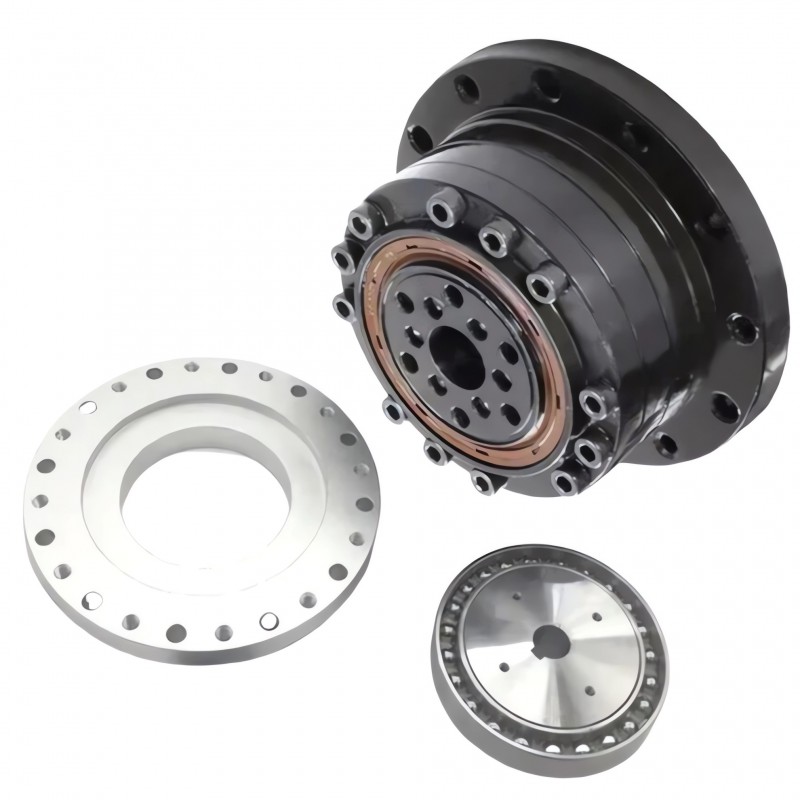

- 1 × Support de bride de moteur

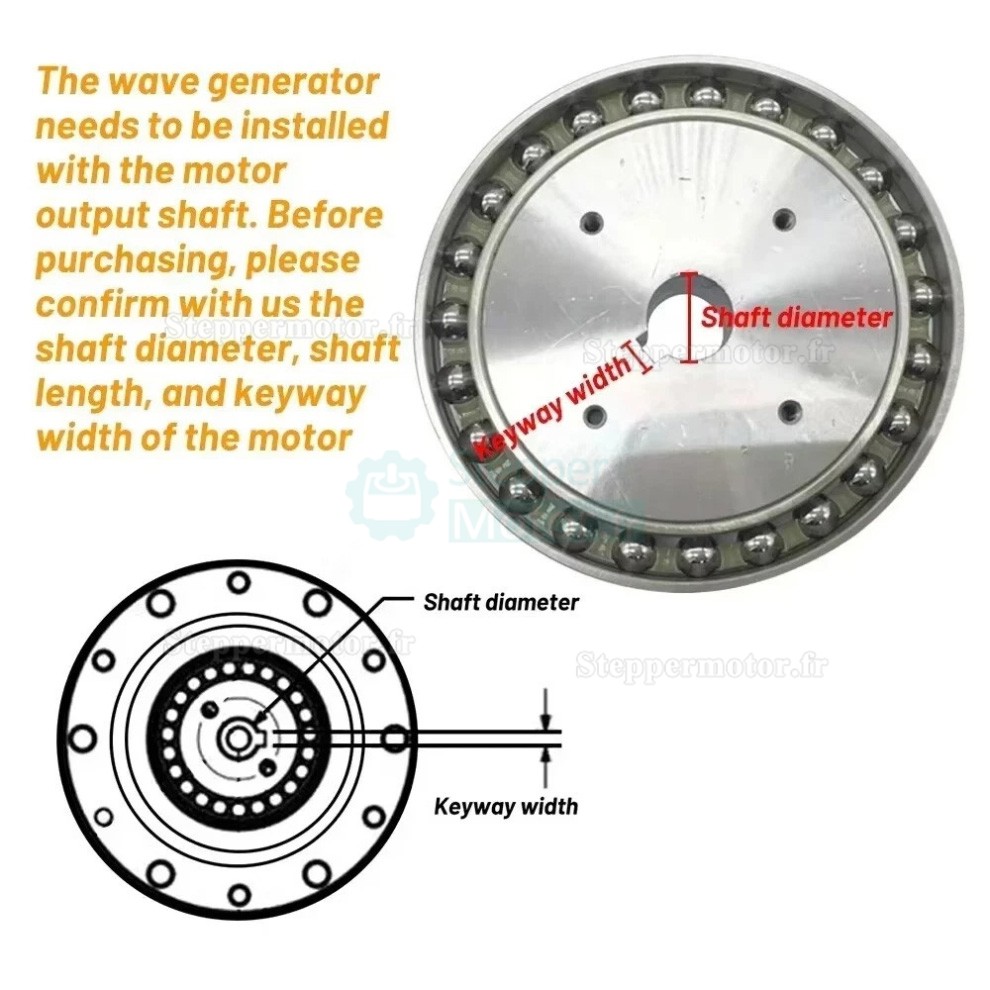

| Modèle | Rapport de vitesse | Contrecoup (≤) | Poids (kg) | Couple nominal à l'entrée de 2000 tr/min (Nm) | Couple de pointe admissible au démarrage/arrêt (Nm) | Valeur MAX admissible du couple de charge moyen (Nm) | Couple MAX instantané admissible (Nm) | Vitesse d'entrée MAX admissible (tr/min) | Vitesse d'entrée moyenne admissible (tr/min) | Moment d'inertie (X10^-4 kgm²) | Moment d'inertie (X10^-5 kgfms²) | Lubrification à huile | Graisse de lubrification |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ZXS20 | 30:1 | ≤30 | 0,91 | 15 | 1,5 | 27 | 2,8 | 50 | 10000 | 0,193 | 0,197 | Huile | Graisse |
| ZXS20 | 50:1 | ≤33 | 3,3 | 73 | 7,4 | 44 | 4,5 | 127 | 6500 | 0,193 | 0,197 | Huile | Graisse |
| ZXS20 | 80:1 | ≤44 | 4,5 | 96 | 9,8 | 61 | 6,2 | 165 | 6500 | 0,193 | 0,197 | Huile | Graisse |
| ZXS20 | 100:1 | ≤52 | 5,3 | 107 | 10,9 | 64 | 6,5 | 191 | 3500 | 0,193 | 0,197 | Huile | Graisse |
| Spécification physique | |
|---|---|
| Costume pour moteur | Moteur pas à pas Nema 23 / Servomoteur 60 mm |
| Diamètre de l'arbre d'entrée (mm) | 8 / 14 |
| Rapport de réduction | 30:1 / 50:1 / 80:1 / 100:1 |
| Type de boîte de vitesses | Réducteur harmonique |
| Contrecoup | ≤30arcsec / ≤33arcsec / ≤44arcsec / ≤52arcsec |
| Type de produit | Réducteur |
| Serie de produits | Série ZXS20 |
