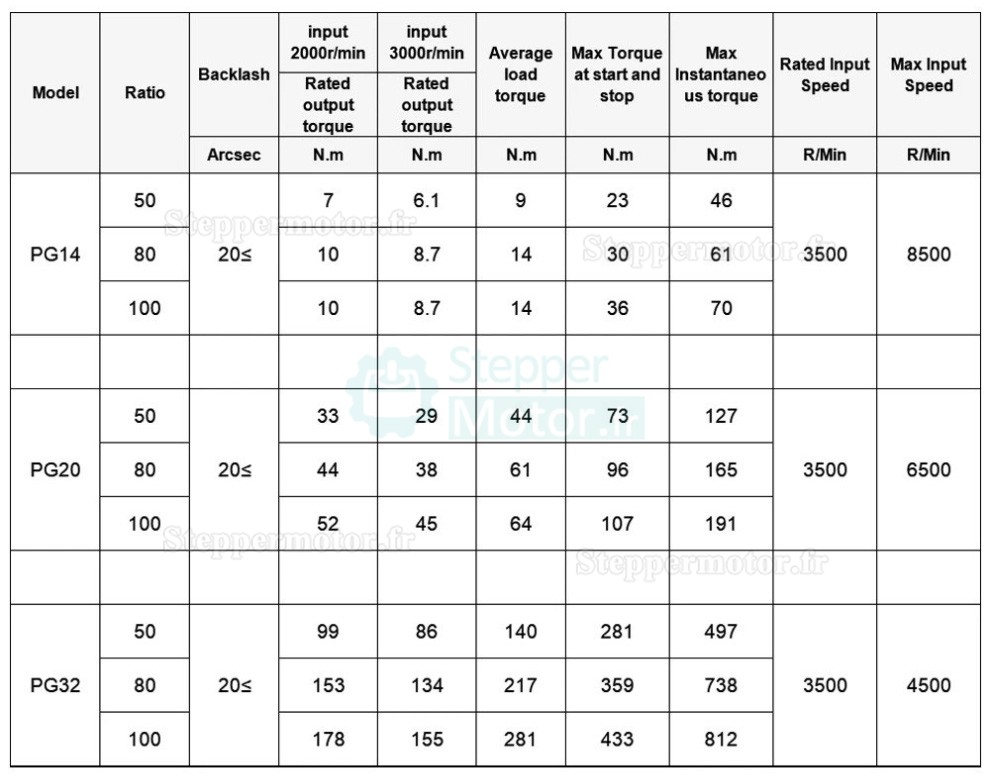

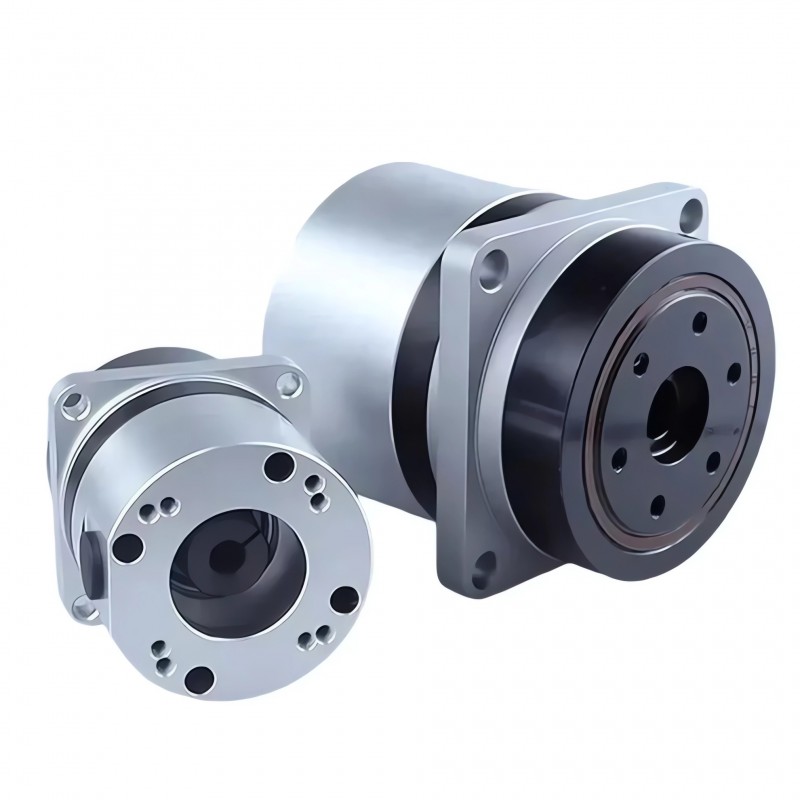

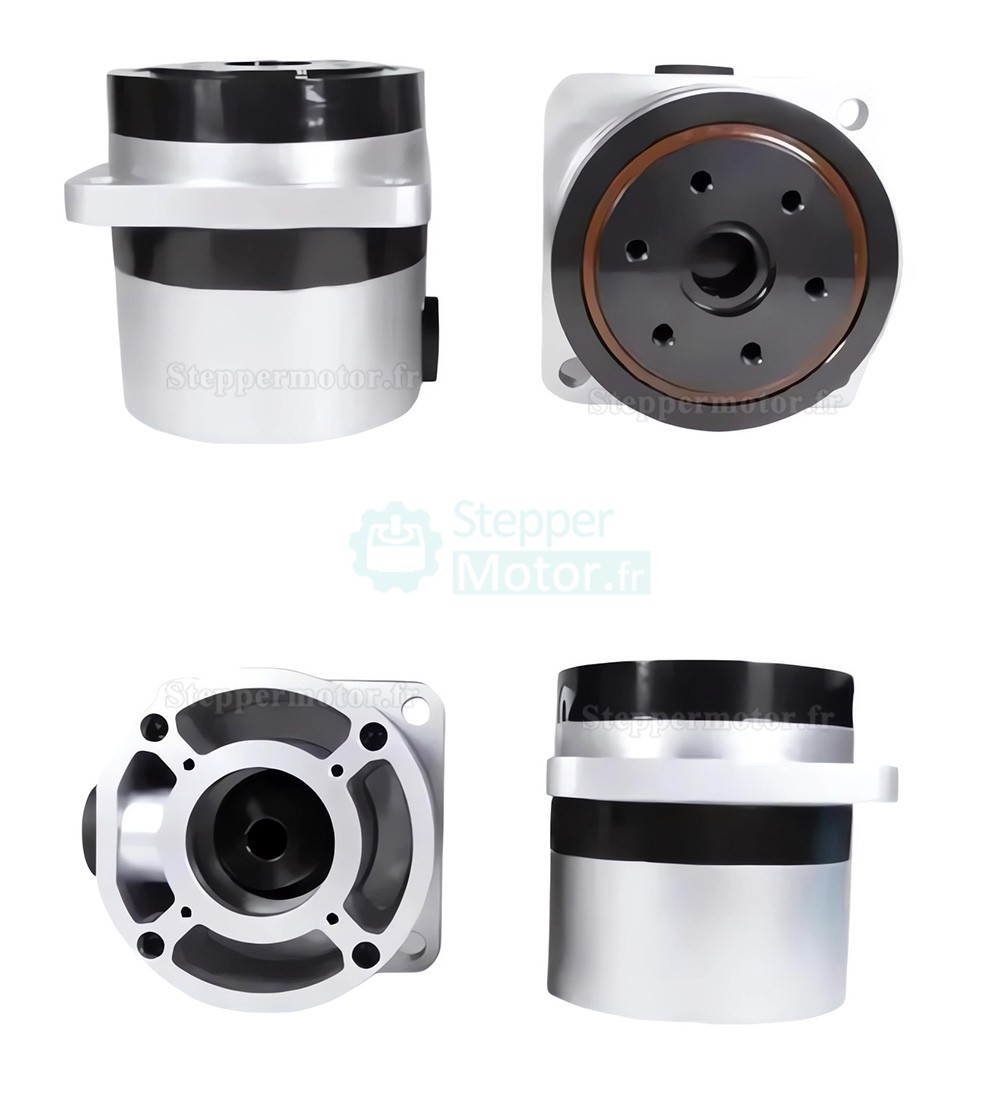

Réducteur harmonique série PG, rapport 50:1/80:1/100:1, contrecoup 20 arcsec

Réducteur harmonique série PG, rapport 50:1/80:1/100:1, contrecoup 20 arcsec

Modèles :

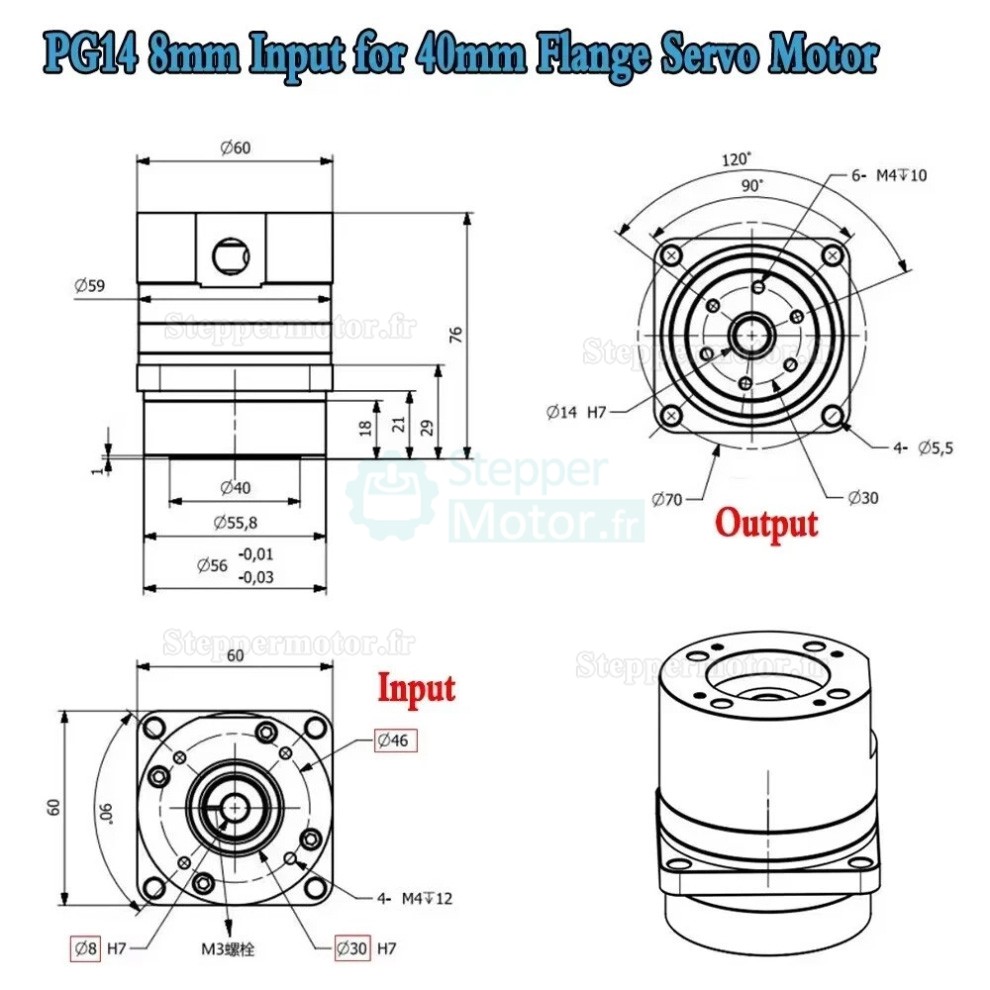

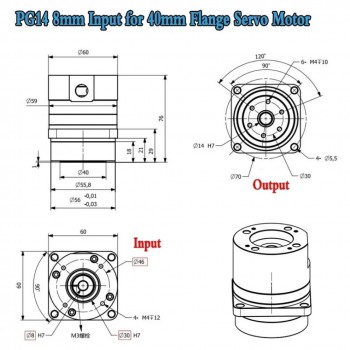

• PG14 pour moteur servo 50W 100W (arbre de 8mm)

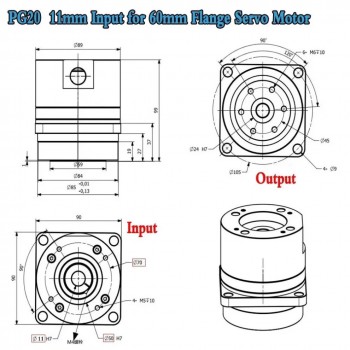

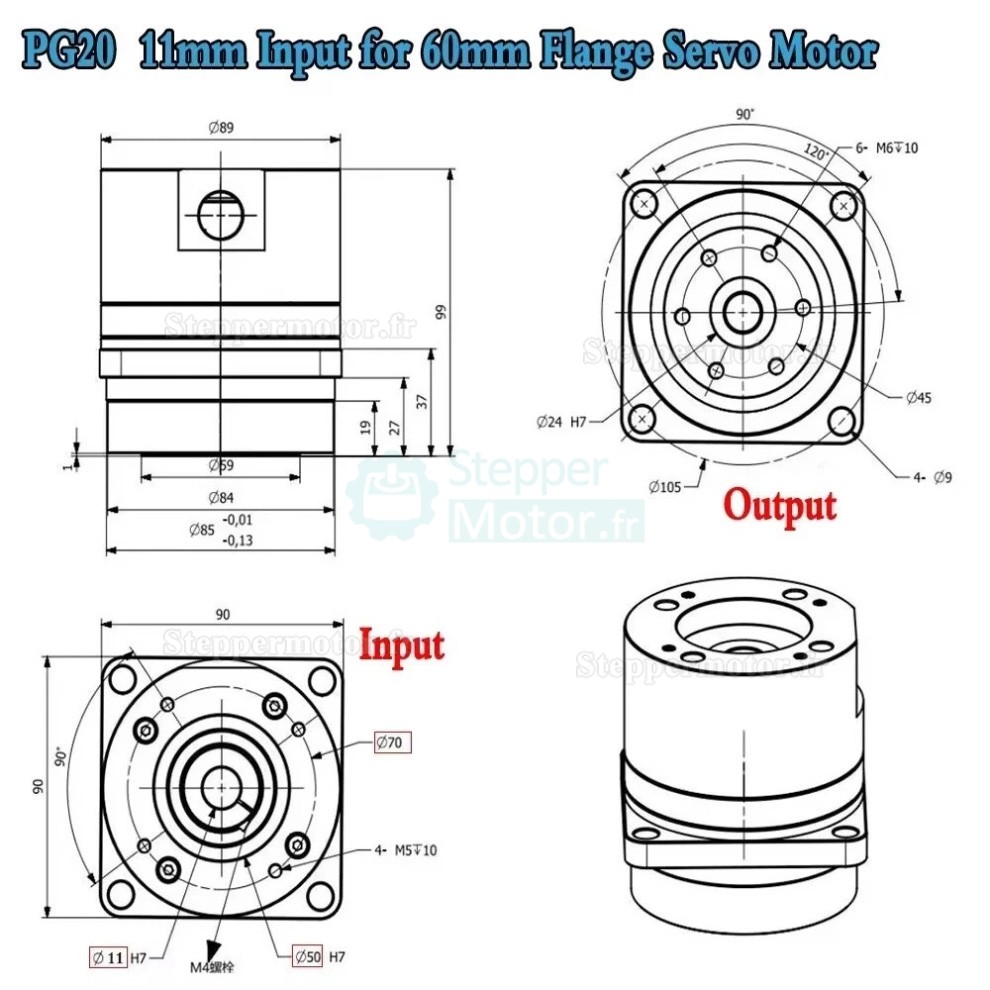

• PG20 pour moteur servo 60mm (arbre de 11mm)
• PG20 pour moteur servo 60mm (arbre de 14mm)

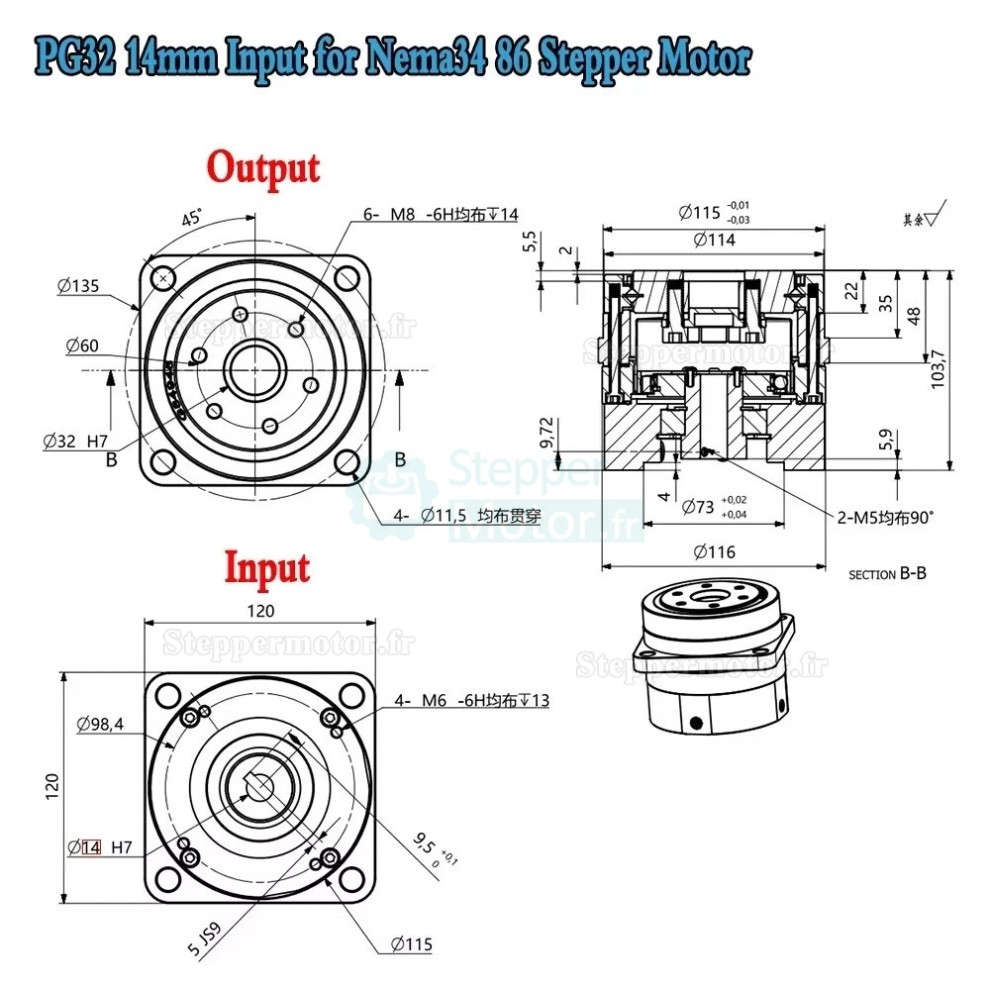

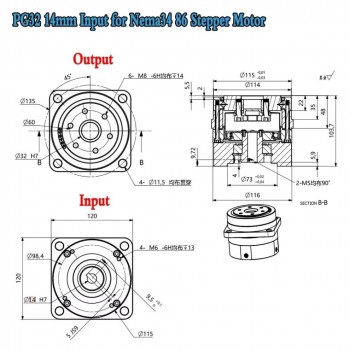

• PG32 pour moteur Nema 34 (arbre de 14mm)

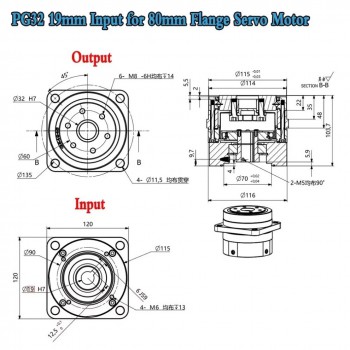

• PG32 pour moteur servo 80mm (arbre de 19mm)

Caractéristiques :

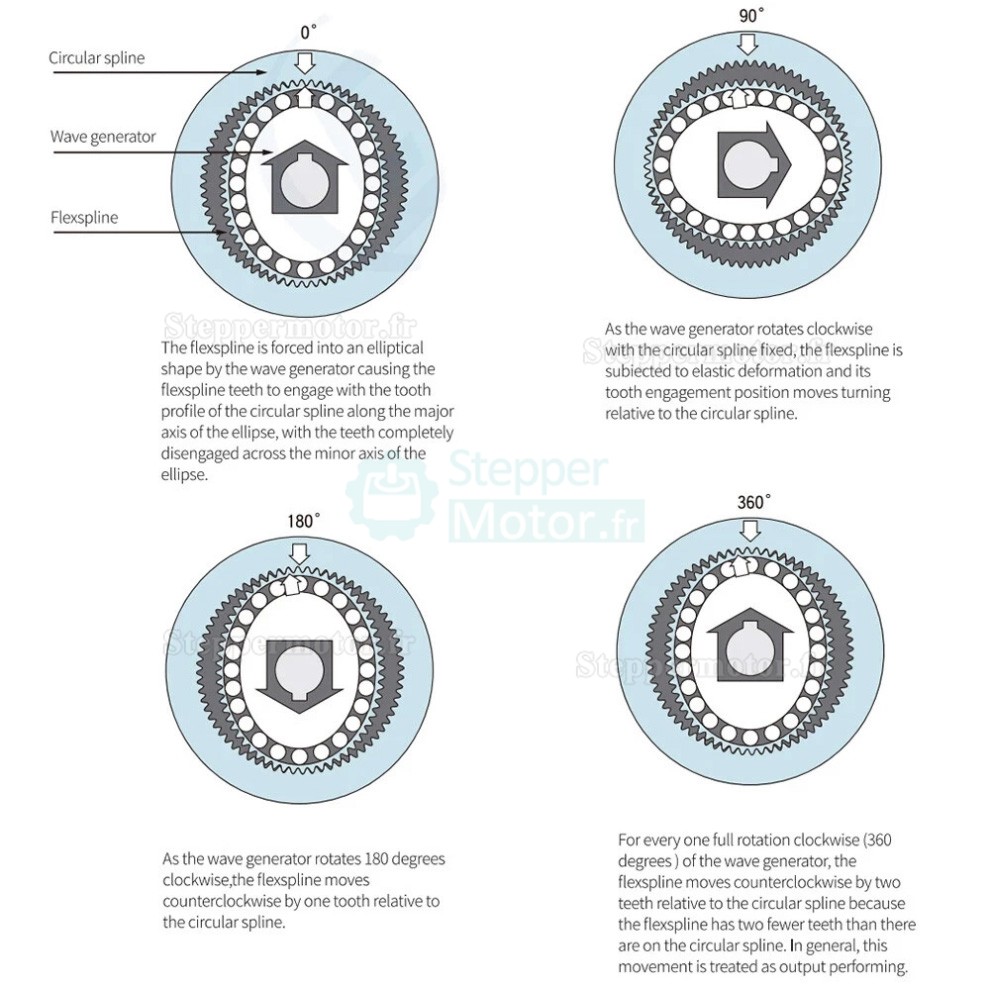

1. Plusieurs dents s'engagent simultanément à deux positions symétriques (espacées de 180°), ce qui permet de répartir uniformément les erreurs de pas.

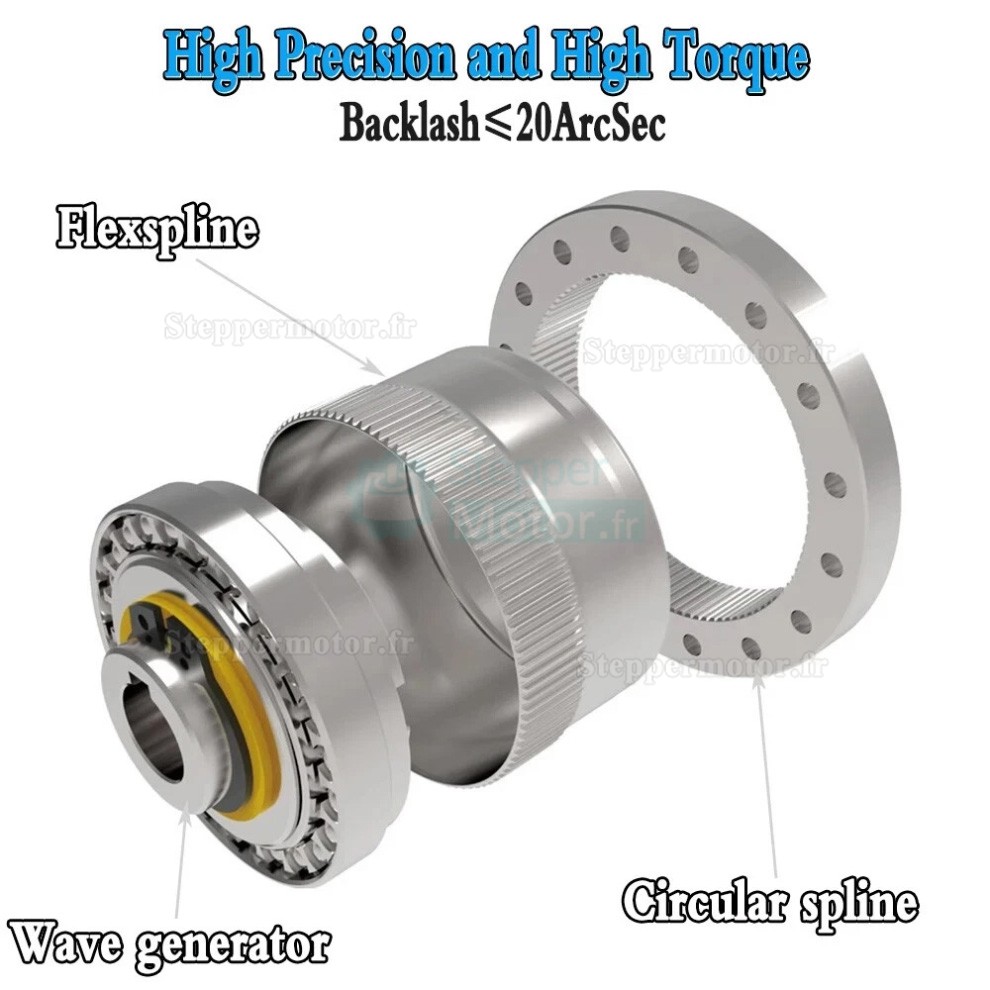

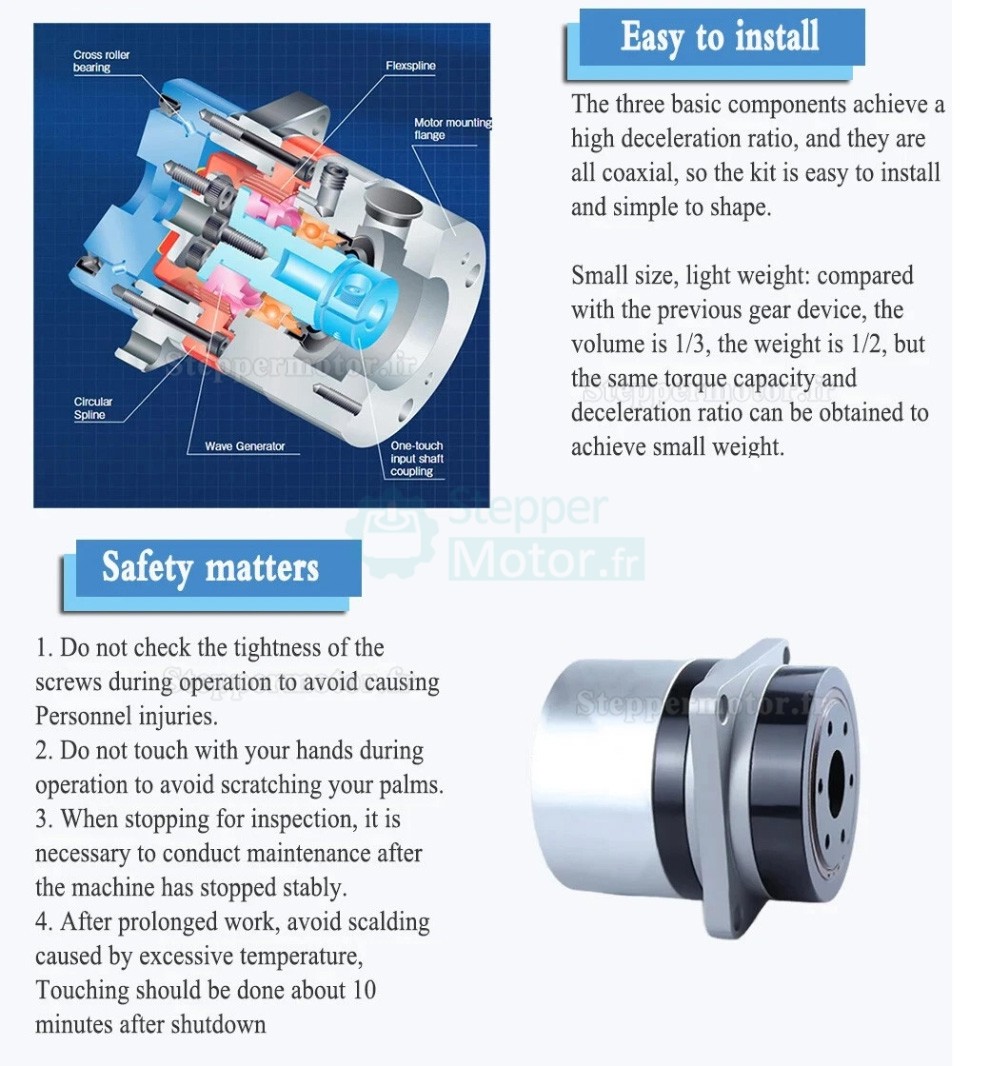

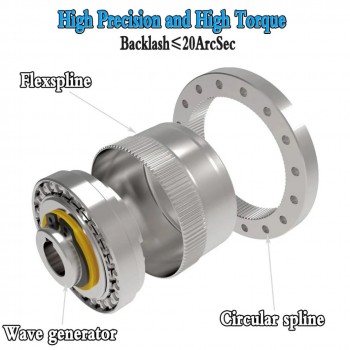

2. Le réducteur harmonique à un seul étage offre un rapport de transmission entre i = 30–500 dans une structure coaxiale compacte composée de trois composants principaux.
3. L'engagement par contact de surface de plusieurs dents simultanément aide à réduire la charge par unité de surface.
4. Comparé aux systèmes d'engrenages conventionnels, cette structure permet de réduire le volume et le poids global.
5. Le mécanisme supporte un transfert de couple à long terme dans des conditions de fonctionnement appropriées.
6. Le processus de maillage réduit les vibrations et le bruit pendant le mouvement.

Applications :

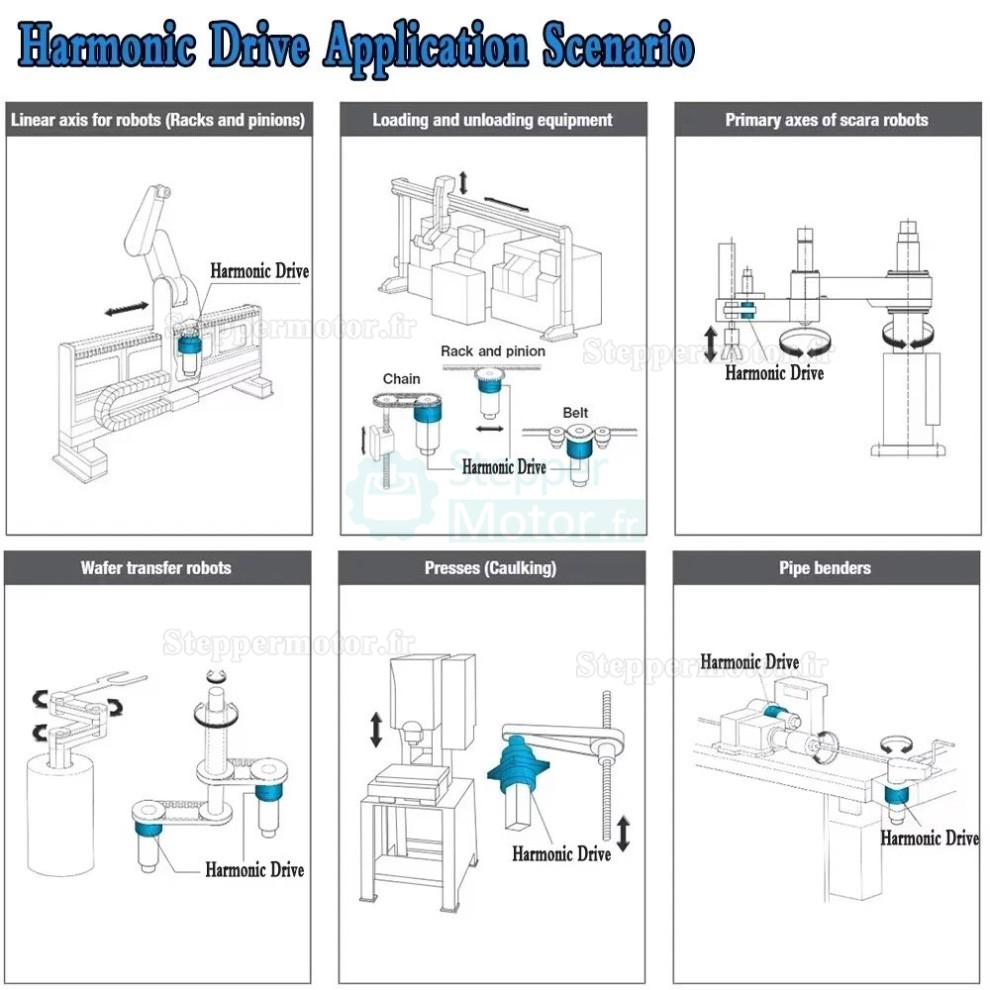

Applicable aux systèmes de mouvement nécessitant un positionnement précis tels que : articulations robotiques, robots industriels, tables rotatives CNC, équipements de marquage laser, machines de distribution, plateformes de test optiques ou rotatives, systèmes de commande de précision, têtes d'indexation, systèmes radar, machines d'impression et de papier, équipements de bobinage et de câblage, dispositifs de menuiserie et de test, ainsi que d'autres configurations d'automatisation ou de mesure.

Package Includes:
1 × Réducteur harmonique
