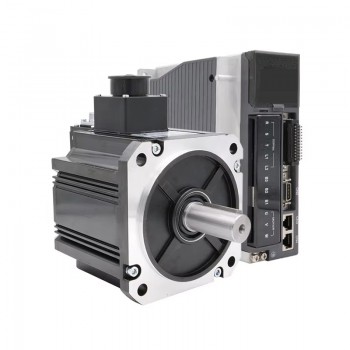

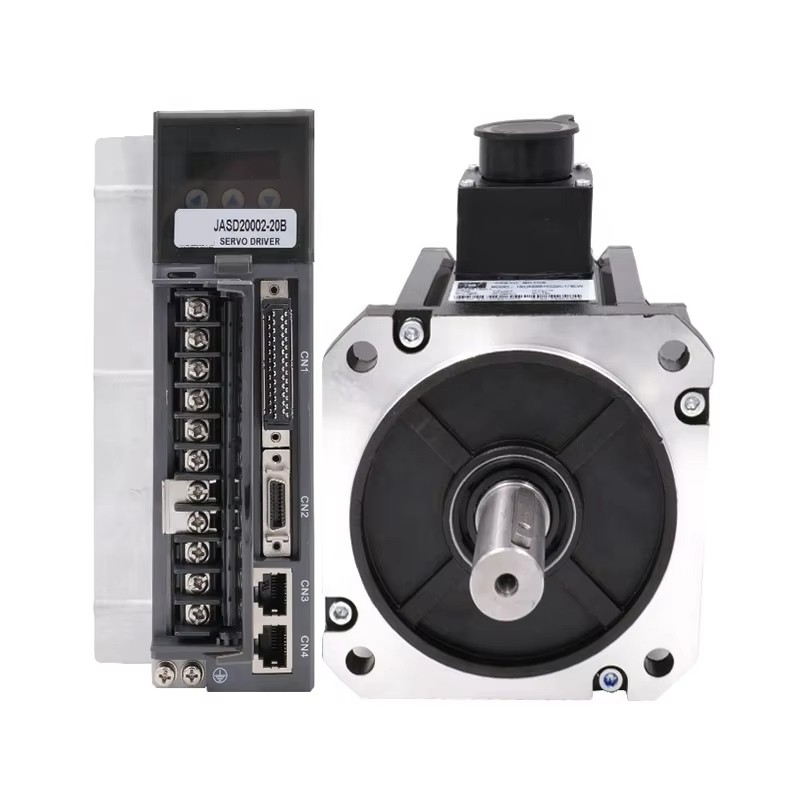

Kit servomoteur CA 1,5 kW 130JASM515220K-17B+JASD20002-20B 7,16N.m 220V 2000tr/min 7,2A avec driver servo JASD20002
Kit servomoteur CA 1,5 kW 130JASM515220K-17B+JASD20002-20B 7,16N.m 220V 2000tr/min 7,2A avec driver servo JASD20002

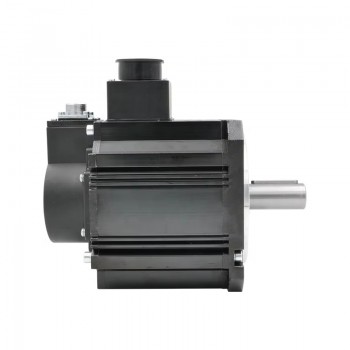

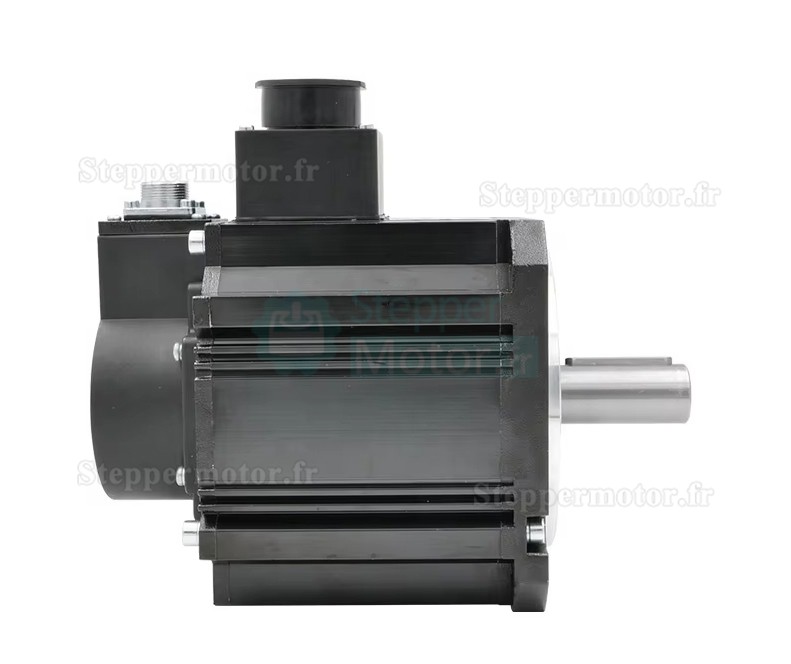

Spécifications du servomoteur
Numéro de pièce du fabricant:130JASM523215K-17B
Phase:Monofásica
Potencia nominal:1500W
Par nominal:7,16N.m
Couple maximal:14,32N.m
Vitesse nominale: 2000tr/min
Vitesse à vide:3000tr/min
Alimentation:220V
Courant nominal:7.2A
Type de contrôle:Type d'impulsion
Tension d'entrée:CA 180V-240V, 50/60Hz
Type de contrôle:Type d'impulsion
Inertie du rotor:7,9gcm²
Codeur:avec codeur magnétique absolu 17 bits

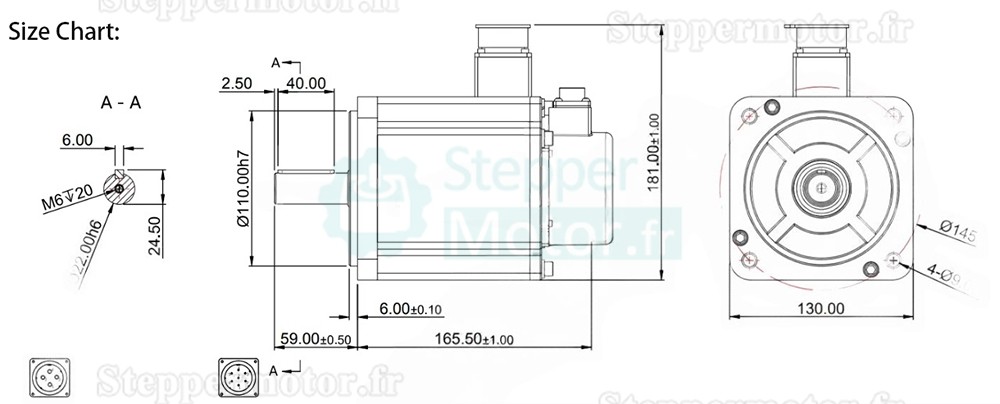

Spécifications physiques:
Dimension de la bride:130x130mm
Longueur du moteur:224mm
Diamètre de l'arbre:22mm
Longueur d'arbre:59mm
Longueur de Keyway:40mm
Poids:8kg;

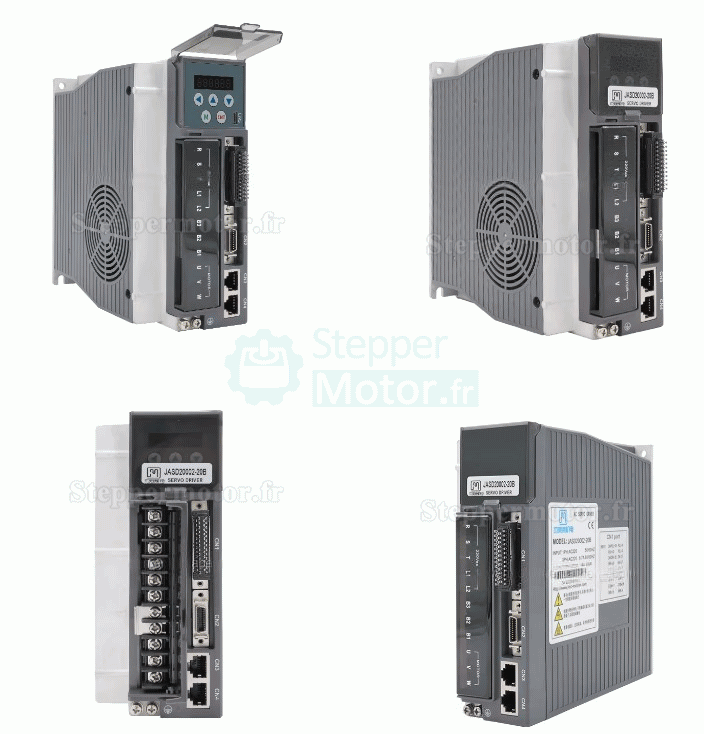

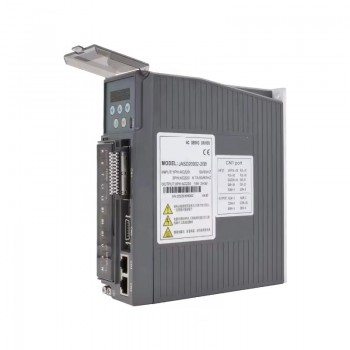

Spécification du Driver servomoteur:
Modèle:JASD20002-20B
Potencia nominal:2KW
Driver servo monophasé/triphasé 220 V ;
Courant d'entrée continu monophasé:8.7A
Courant de sortie continu:14A
Courant de sortie maximal:33A
Tension d'entrée:triphasé CA 180 V-240 V, 50/60 Hz;
Résistance de freinage:Résistance de freinage intégrée;
Fonction de communication:RS232, pour le débogage sur PCRS485, prise en charge du protocole Modbus (uniquement pour la lecture de données).
Taille:180x169,5x75mm
Poids:4kg;

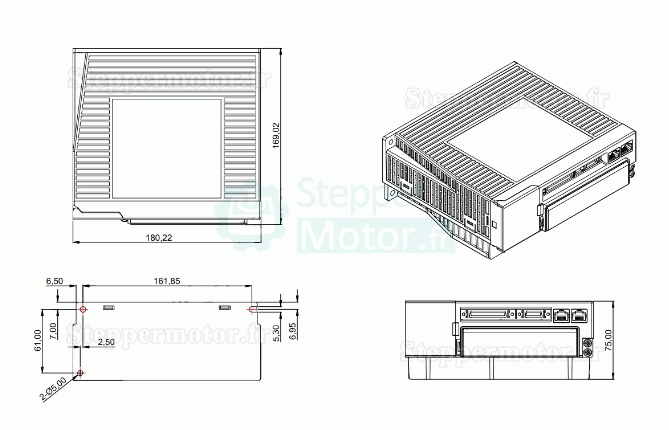

Servo Driver Dimension Drawing:
| Spécification du servomoteur | |
|---|---|
| Courant nominal | 7,2 |
| Vitesse à vide | 3000 |
| Codeur | avec codeur magnétique absolu 17 bits |
| Tension nominale | 220 |
| Type de servomoteur | servomoteur ca |
| Puissance nominale (W) | 1500 |
| Vitesse nominale (tr/min) | 2000 |
| Couple nominal (Nm) | 7,16 |
| Couple maximal (Nm) | 14,32 |
| Avec frein | sans frein |
| Modes de contrôle | Type d'impulsion |
| Spécification physique | |
| Taille du cadre(mm) | 130 x 130 |
| Longueur du moteur(mm) | 224 |
| Diamètre de l'arbre(mm) | 22 |
| Longueur d'arbre(mm) | 59 |
| Type d'arbre | Key-way |
| Arbre simple/double arbre | arbre unique |
| Poids(g) | 8000 |
| Longueur de Key-Way | 40 |
