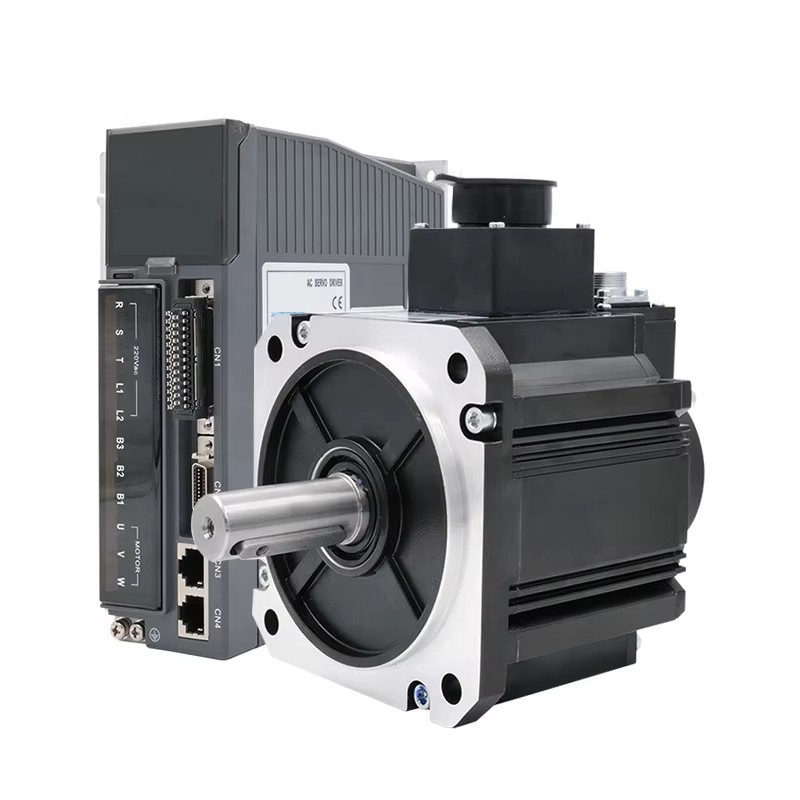

Kit de servomoteur ca 1,5KW 130JASM515230K-17B+JASD20002-20B 4,78N.m 220V 3000tr/min 5,6A avec driver servo JASD20002-20B
Kit de servomoteur ca 1,5KW 130JASM515230K-17B+JASD20002-20B 4,78N.m 220V 3000tr/min 5,6A avec driver servo JASD20002-20B

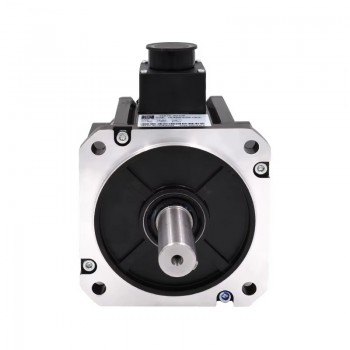

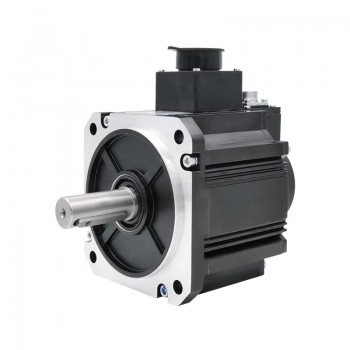

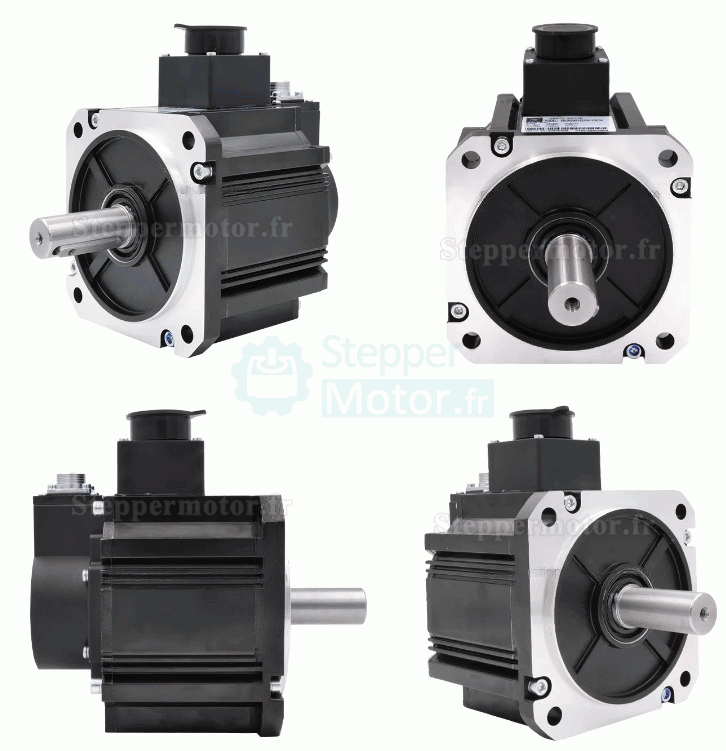

Spécifications du servomoteur
Numéro de pièce du fabricant:130JASM515230K
Phase:Monofásica
Potencia nominal:1500W
Par nominal:4,78N.m(676,90 oz.in)
Couple maximal:7,1N.m
Vitesse nominale: 3000tr/min
Vitesse à vide:4000tr/min
Alimentation:220V
Courant nominal:5,6A
Pôles:4;
Tension d'entrée:AC 180V-240V, 50/60Hz
Type de contrôle:Type d'impulsion
Inertie du rotor:6,1gcm²
Codeur:avec codeur magnétique absolu 17 bits

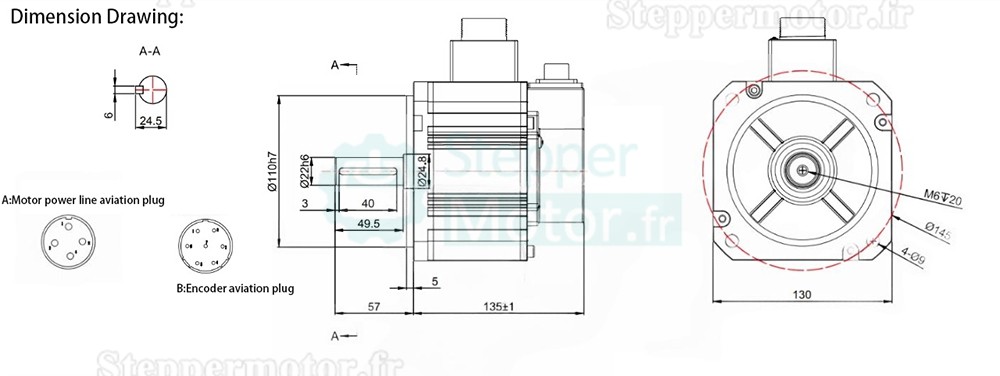

Spécifications physiques:
Dimension de la bride:130x130mm
Longueur du moteur:192mm
Diamètre de l'arbre:22mm
Longueur d'arbre:57mm
Longueur de Keyway:40mm
Poids:10kg;

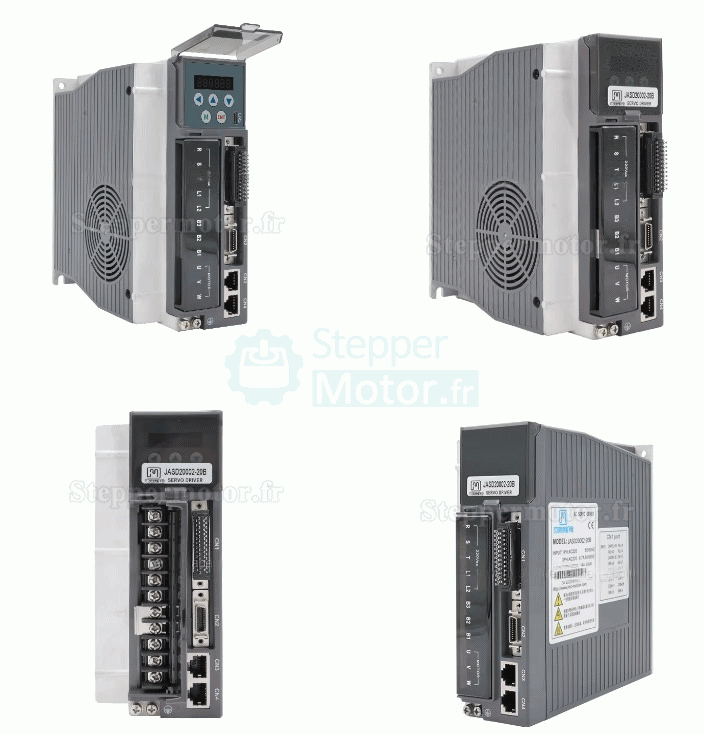

Spécification du Driver servomoteur:
Potencia nominal:2KW
Driver servo monophasé/triphasé 220 V ;
Courant d'entrée continu monophasé:8,7A
Courant de sortie continu:14A
Courant de sortie maximal:33A
Tension d'entrée:triphasé CA 180 V-240 V, 50/60 Hz;
Résistance de freinage:Résistance de freinage intégrée;
Fonction de communication:RS232, pour le débogage sur PCRS485, prise en charge du protocole Modbus (uniquement pour la lecture de données).
Taille:180x169,5x75mm
Poids:4kg;

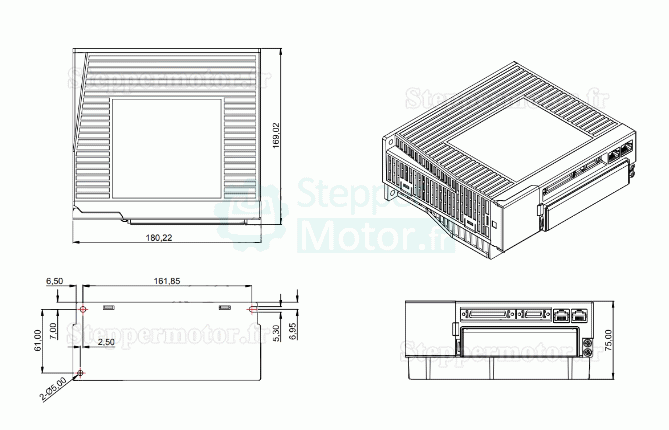

Servo Driver Dimension Drawing:
| Spécification du servomoteur | |
|---|---|
| Courant nominal | 5,6 |
| Nombre de phases | arbre unique |
| Vitesse à vide | 4000 |
| Tension d'alimentation | 220 |
| Codeur | avec codeur magnétique absolu 17 bits |
| Type de servomoteur | servomoteur ca |
| Puissance nominale (W) | 1500 |
| Vitesse nominale (tr/min) | 3000 |
| Couple nominal (Nm) | 4,78 |
| Couple maximal (Nm) | 7,1 |
| Avec frein | sans frein |
| Modes de contrôle | Type d'impulsion |
| Spécification physique | |
| Longueur du moteur(mm) | 192 |
| Taille du cadre(mm) | 130 x 130 |
| Diamètre de l'arbre(mm) | 22 |
| Longueur d'arbre(mm) | 57 |
| Type d'arbre | Key-way |
| Arbre simple/double arbre | arbre unique |
| Poids(g) | 10000 |
| Longueur de Key-Way | 40 |
