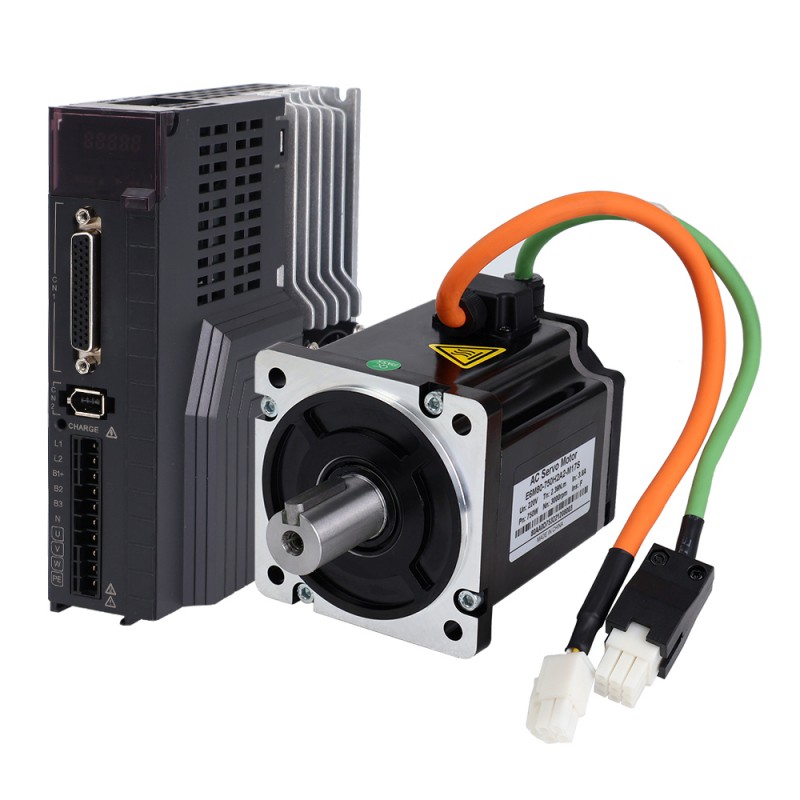

Kit de servomoteur CA série E6 E6-RS750H2A2-M17S 750W 3000 tr/min 2,39Nm IP65 avce driver & 17-bit encodeur

Kit de servomoteur CA série E6 E6-RS750H2A2-M17S 750W 3000 tr/min 2,39Nm IP65 avce driver & 17-bit encodeur

Le système servo de la série E6 est le dernier système servo rentable. La puissance varie de 200W à 1000W.

Articles du kit

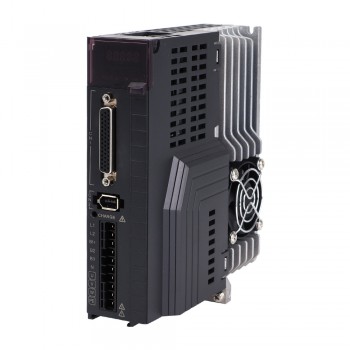

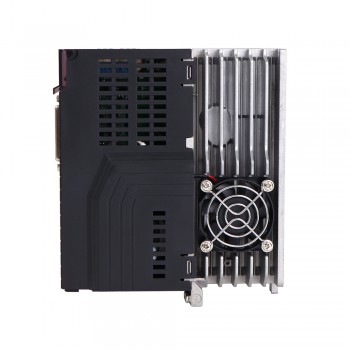

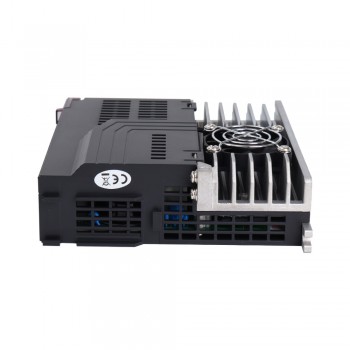

1 x E6-750RS: Driver de servomoteur AC 750 W

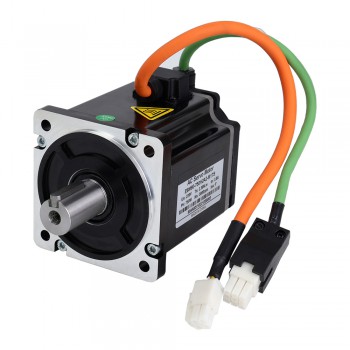

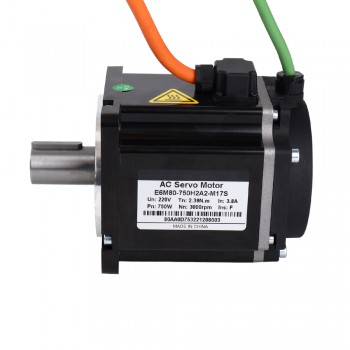

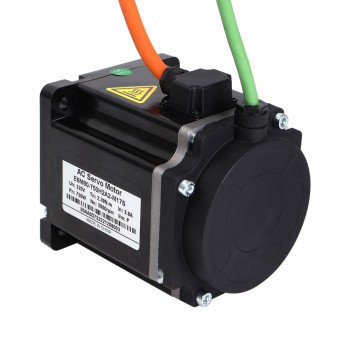

1 x E6M80-750H2A2-M17S:Servomoteur AC 750 W, 3 000 tr/min, 2,39 Nm, encodeur 17 bits, IP65

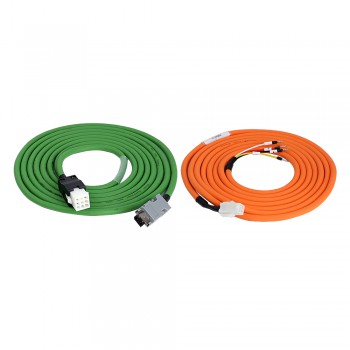

1 x CMOL3M: Câble d'extension de moteur de 3,0 m avec connecteur AMP IP65

1 x CEOL3M: Câble d'extension d'encodeur de 3,0 m avec connecteur AMP IP65

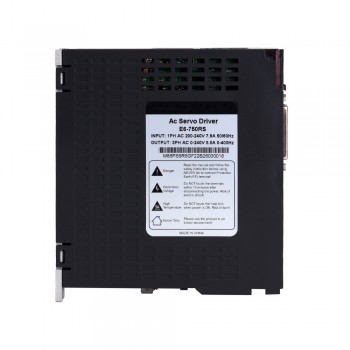

Spécification du driver de servomoteur

Numéro de pièce du fabricant: E6-750RS

Courant de sortie nominal : 5,5 A

Communication RS232, RS485, bus CANOPEN

Prise en charge du contrôle du pouls

Signaux de codeur sortie différentielle A/B/Z et sortie Z OC

2 entrées et 4 sorties

Tension nominale 220VCA 1ph

Puissance nominale 750W

Encodeur 17 bits/23 bits disponible

Identification automatique du moteur

Dimension: 154*171*51mm

Spécification du servomoteur

Numéro de pièce du fabricant: E6M80-750H2A2-M17S

Tension nominale: 220VCA

Puissance nominale: 750W

Couple nominal: 2.39Nm

Couple maximal: 7.17Nm

Vitesse nominale: 3000tr/min

Vitesse de pointe: 6000tr/min

Courant nominal: 3.8A

Courant de pointe: 11.4A

Consigne de couple: 0.5N.m/A

Résistance: 1.72ohms

Inductance de Phase: 7.86/6.14mH

Inertie: 1.56kg*m2*10-4

Poteaux: 5

Type d'encodeur: 17 bit incremental, magnetic encoder

Indice IP: IP65

Dimension de la bride: 80 x 80mm

Longueur du moteur: 96.6mm

Longueur d'arbre: 35mm

Diamètre de l'arbre: 19mm

Longueur de Key-way: 25mm

Masse Poids: 2.3Kg

Ressources

• E6_Series_Full_User_Manual.pdf
• E6_Servo.pdf
• E6M80-750H2A2-M17S.pdf
• E6M80-750H2A2-M17S.STEP
