Moteur pas à pas bipolaire Nema 23 23HS30-2904S, arbre court 4 fils 1,89Nm 2,9A 57x57x76,5mm

Moteur pas à pas bipolaire Nema 23 23HS30-2904S, arbre court 4 fils 1,89Nm 2,9A 57x57x76,5mm

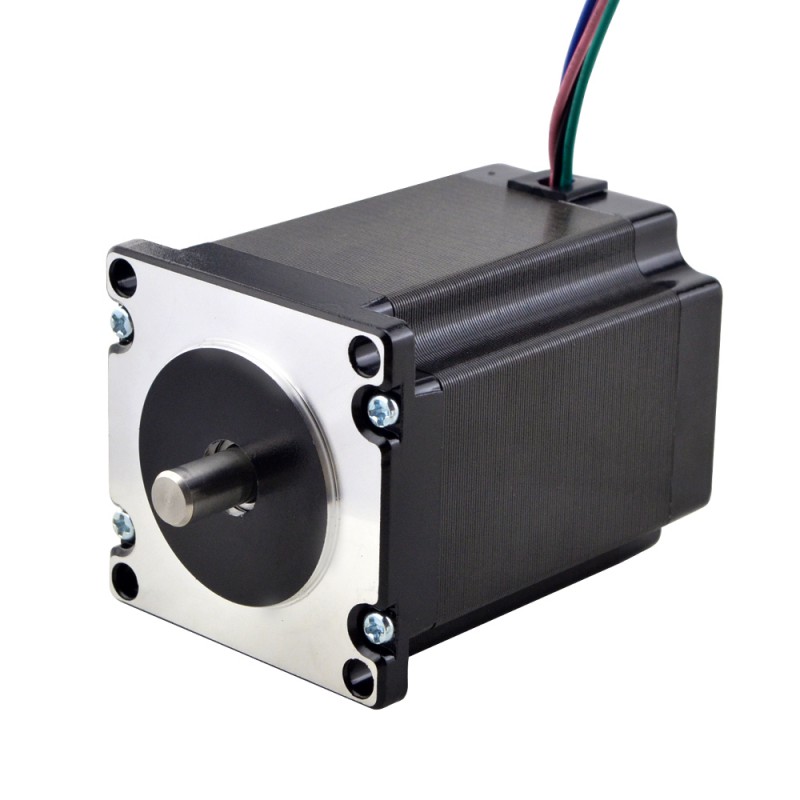

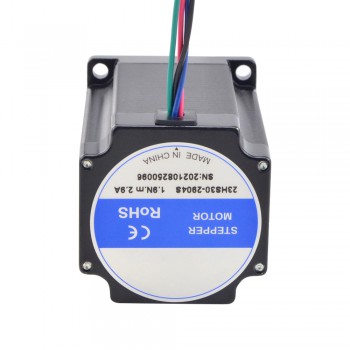

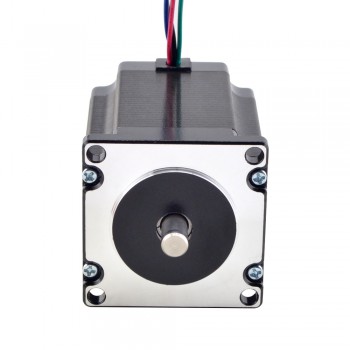

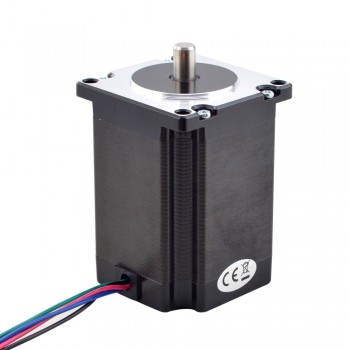

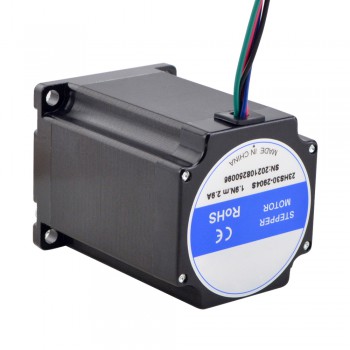

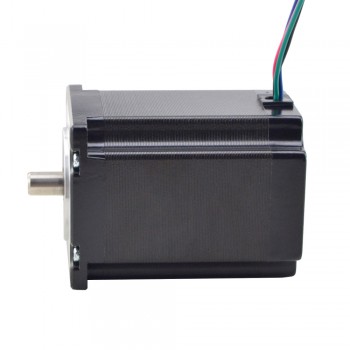

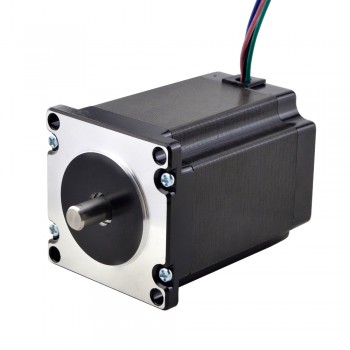

Ce moteur pas à pas Nema 23 à arbre court avec un arbre de 13,5 mm de longueur, taille du moteur 57x57x76mm. Il comporte 4 fils, chaque phase consomme 2,9 A, avec un couple de maintien de 1,89 Nm (269oz.in). Il est conçu pour les réducteurs planétaires de la série PLM.

Spécification électrique

Numéro de pièce du fabricant: 23HS30-2904S

Type de moteur: Bipolaire pas à pas

Angle par pas: 1,8degrés

Couple de maintien: 1,89Nm(269oz.in)

Courant/phase: 2,9A

Résistance phase: 1,13ohms

Inductance de Phase: 4,8mH ± 20%(1KHz)

Spécification physique

Dimension de la bride: 57 x 57mm

Longueur du moteur: 76mm

Diamètre de l'arbre: Φ8mm

Longueur d'arbre: 13,5mm

Nombre de câble: 4

Longueur de câble: 500mm

Poids: 1,2kg

Connexion

Ressources

• Fiche technique complète: 23HS30-2904S.pdf
• Courbe de couple: 23HS30-2904S_Torque_Curve.pdf
• 23HS30-2904S.STEP
