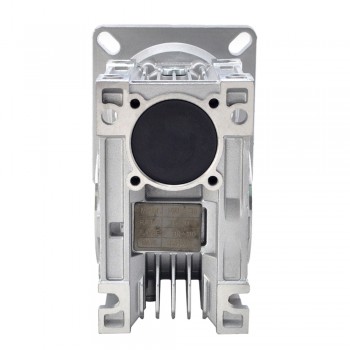

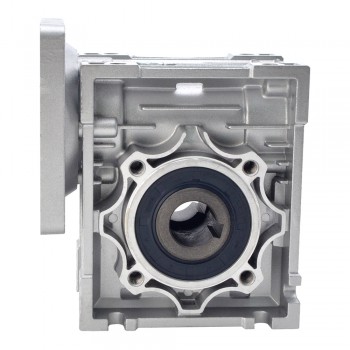

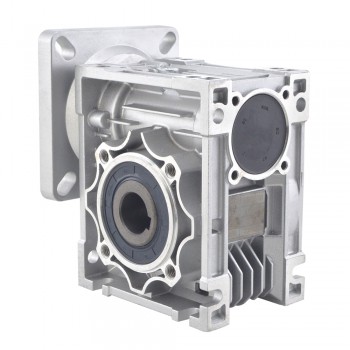

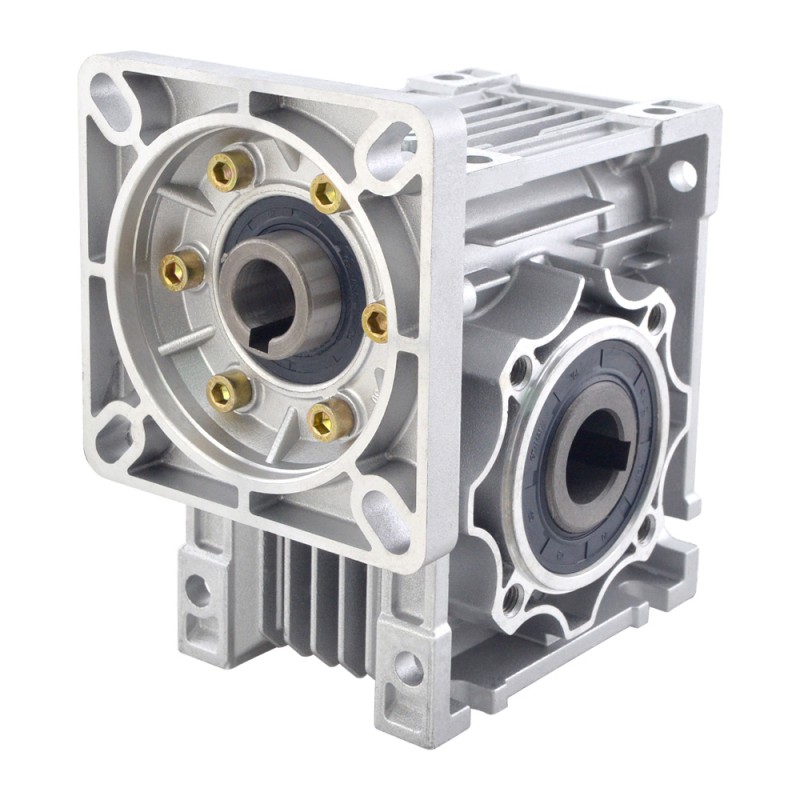

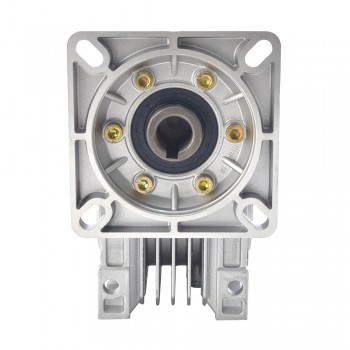

Réducteur à vis sans fin Nema 42 50:1 NMRV50-G50-D19 pour moteur pas à pas Nema 42

Réducteur à vis sans fin Nema 42 50:1 NMRV50-G50-D19 pour moteur pas à pas Nema 42

Ce réducteur à vis sans fin est conçu pour les moteurs pas à pas Nema 42 ou d'autres moteurs de taille 110mmx110mm, l'arbre de sortie est décalé de 90° par rapport à l'arbre d'entraînement. L'avantage de ce réducteur est son efficacité et son auto-blocage. En plus des grands boîtiers, la structure sans interstice de la boîte signifie une absence de maintenance qui est hermétiquement scellée. Cela empêche le lubrifiant de se perdre, de se détériorer et de s'échanger facilement.

Spécifications de la boîte de vitesses

Numéro de pièce du fabricant: NMRV50-G50-D19

Type de boîte à engrenages: Réducteurs à vis sans fin

Rapport de réduction: 50:1

Efficacité: 63%

Contrecoup: <=1°

Couple maximum admissible en sortie: 74Nm(654,96lb-in)

Sortie Charge radiale maximale: 3,39kN

Type de sortie: alésage creux

Diamètre d'alésage de sortie: Φ25mm

Type d'arbre d'entrée: Key way

Diamètre de l'arbre d'entrée: Φ19mm

Longueur maximale de l'arbre d'entrée: 43mm

Veuillez noter:

L'arbre de sortie est disponible, veuillez contacter notre support technique pour vos besoins.

Les rapports de démultiplication disponibles pour ce réducteur sont les suivants: 5:1, 7.5:1, 10:1, 15:1, 20:1, 25:1, 30:1 and 50:1.

En raison de leur contrecoup relativement élevé (1°), les réducteurs à vis sans fin ne conviennent pas aux applications de positionnement.

Ressources

• Fiche technique sur les réducteurs: NMRV030-40-50.pdf
• NMRV50.STEP
