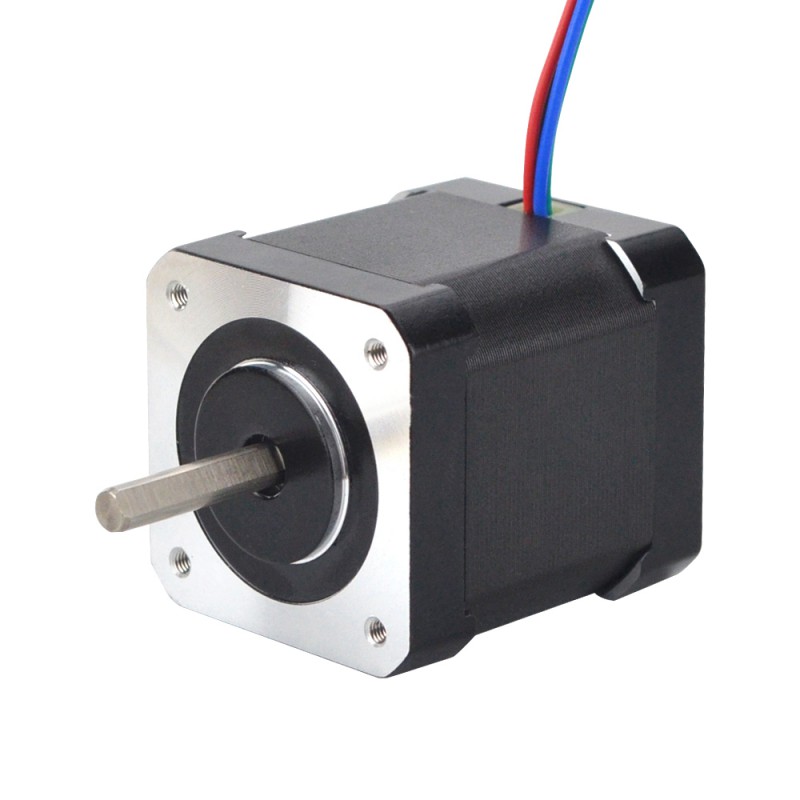

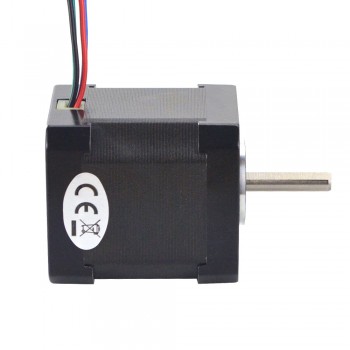

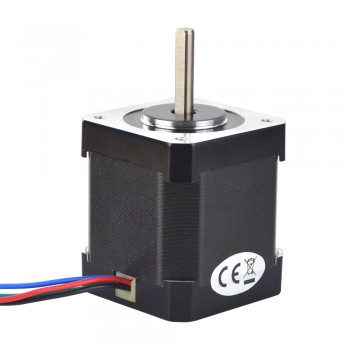

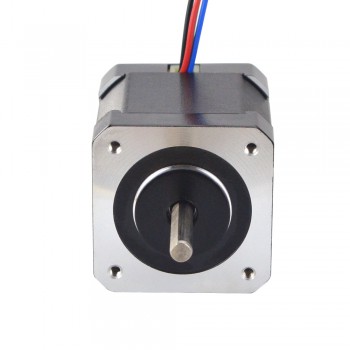

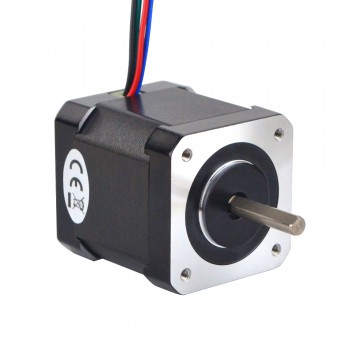

Moteur pas à pas Nema 17 à arbre entièrement coupé en D-cut 0,9 degrés 46Ncm 2A 2,9V 4 fils
Moteur pas à pas Nema 17 à arbre entièrement coupé en D-cut 0,9 degrés 46Ncm 2A 2,9V 4 fils
.jpg "Moteur pas à pas Nema 17 à arbre entièrement coupé en D-cut 0,9 degrés 46Ncm 2A 2,9V 4 fils")
Ce moteur pas à pas bipolaire Nema 17 avec un angle de pas de 0,9 degrés et une taille de 42x42x48mm. Il comporte 4 fils, chaque phase consomme un courant de 2,0 A, avec un couple de maintien de 46 Ncm (65,1 oz.in).
Spécification électrique

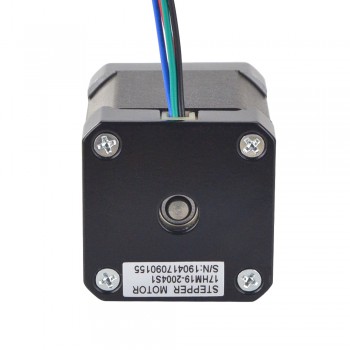

Numéro de pièce du fabricant: 17HM19-2004S1
Type de moteur: Bipolaire pas à pas
Angle par pas: 0,9 degrés
Couple de maintien: 46Ncm(65,1oz.in)
Courant/phase: 2,0A
Résistance phase: 1,45ohms
Inductance de Phase: 4,0mH ± 20%(1KHz)
Spécification physique
Dimension de la bride: 42 x 42mm
Longueur du moteur: 48mm
Diamètre de l'arbre: Φ5mm
Longueur d'arbre: 24mm

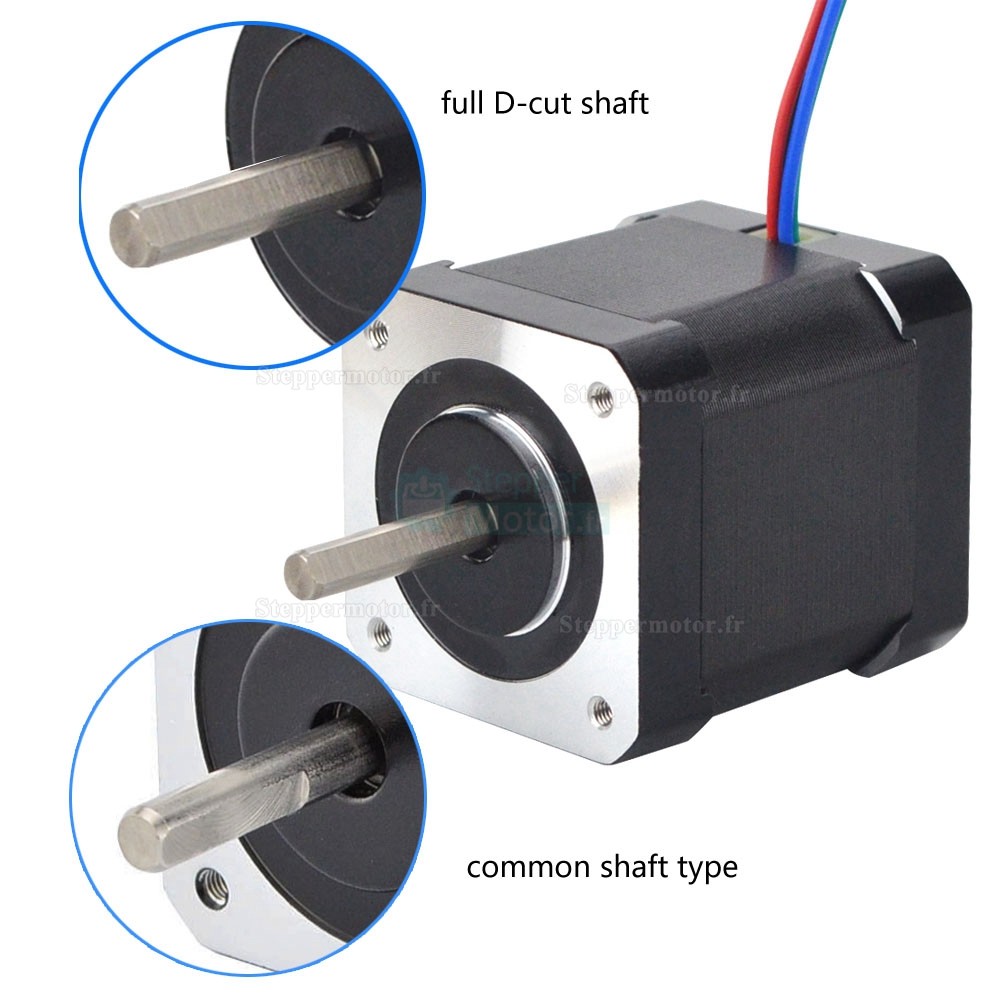

Longueur de D-Cut: 24mm
Nombre de câble: 4
Longueur de câble: 500mm
Poids: 370g
Connexion
| A+ | A- | B+ | B- |
| Noir | Vert | Rouge | Bleu |
Ressources
- Fiche complète:17HM19-2004S1.pdf
- Courbe de couple:17HM19-2004S1_Torque_Curve.pdf
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Couple de maintien (Ncm) | 46 |
| Couple de maintien (oz.in) | 65,1 |
| Inductance de Phase(mH) | 3 |
| Résistance de Phase(ohm) | 1,4 |
| Courant Nominal (A) | 2 |
| Angle de pas (degrés) | 0,9 |
| Spécification physique | |
| Longueur du moteur(mm) | 48 |
| Taille du cadre(mm) | Nema 17 (42 x 42) |
| Longueur de câble(mm) | 500 |
| Nombre de câble | 4 |
| Diamètre de l'arbre(mm) | 5 |
| Longueur d'arbre(mm) | 24 |
| Arbre simple/double arbre | Arbre unique |
| Poids(g) | 400 |
| Type d'arbre de sortie | D-Cut |
