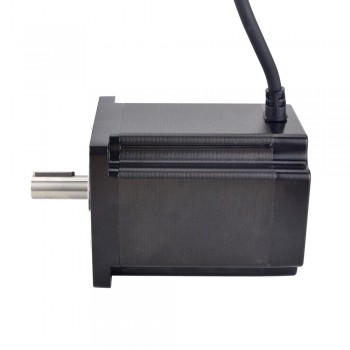

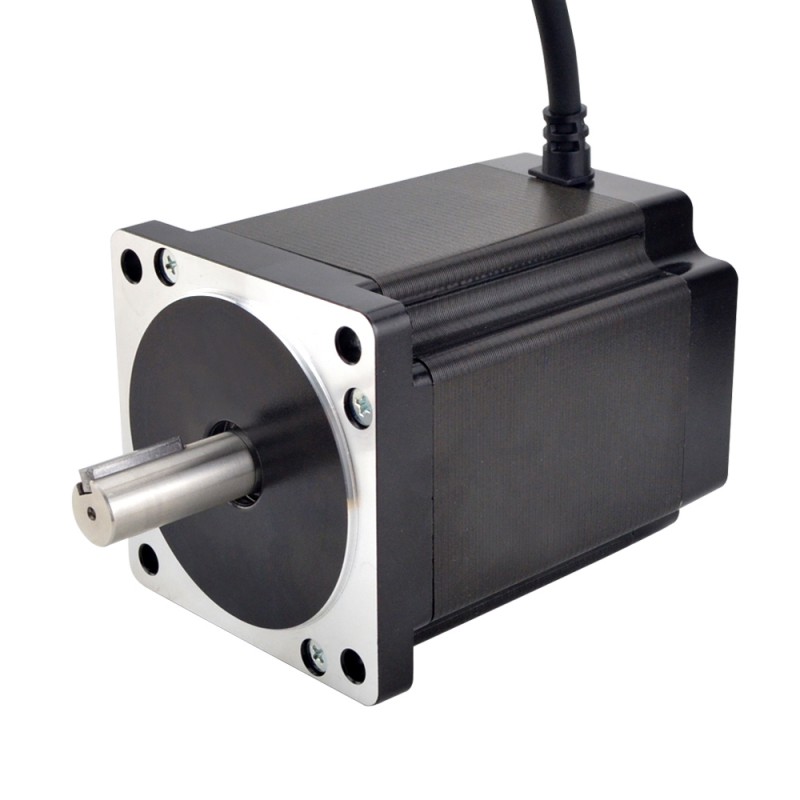

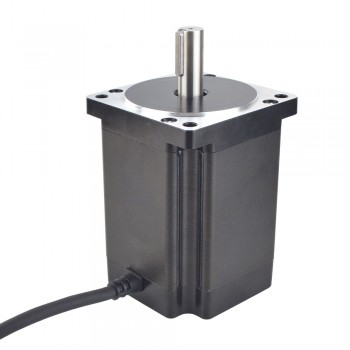

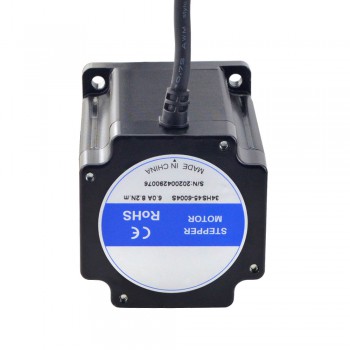

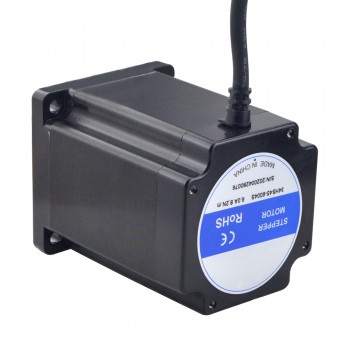

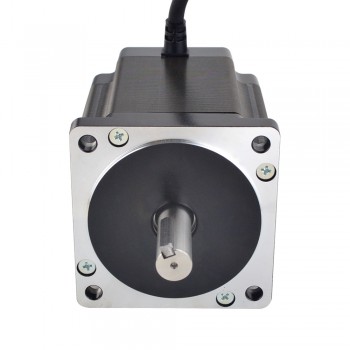

Moteur pas à pas Nema 34 série S bipolaire 34HS45-6004S 1,8 degrés 8,2 Nm 6,0A 86x86x114mm 4 fils
Moteur pas à pas Nema 34 série S bipolaire 34HS45-6004S 1,8 degrés 8,2 Nm 6,0A 86x86x114mm 4 fils
Spécification électrique
Numéro de pièce du fabricant: 34HS45-6004S
Nombre de phases: 2
Angle par pas: 1,8 degrés
Couple de maintien: 8,2 Nm(849,84oz.in)
Courant/phase: 6,0 A
Résistance phase: 0,51 ohms± 10%
Inductance de Phase: 5,1 mH ± 20%(1KHz)
Spécification physique
Dimension de la bride: 86 x 86 mm
Longueur du moteur: 114 mm
Diamètre de l'arbre: Φ14 mm
Longueur d'arbre: 37 mm
Longueur de l'arbre de Keyway: 25 mm
Nombre de câble: 4
Longueur de câble: 500 mm
Poids: 3,7 kg
Connexion
| A+ | A- | B+ | B- |
| Noir | Vert | Rouge | Bleu |
Ressources
- Fiche complète:34HS45-6004S.pdf
- Courbe de couple:34HS45-6004S_Torque_Curve.pdf
- 34HS45-6004S.STEP
| Spécification électrique | |
|---|---|
| Couple de maintien (Ncm) | 820 |
| Inductance de Phase(mH) | 5,1 |
| Résistance de Phase(ohm) | 0,51 |
| Courant Nominal (A) | 6.0 |
| Angle de pas (degrés) | 1,8 |
| Spécification physique | |
| Longueur du moteur(mm) | 114 |
| Taille du cadre(mm) | Nema 34 (86 x 86) |
| Longueur de câble(mm) | 500 |
| Nombre de câble | 4 |
| Diamètre de l'arbre(mm) | 14 |
| Longueur d'arbre(mm) | 37 |
| Arbre simple/double arbre | Arbre unique |
| Poids(g) | 3700 |
| Type d'arbre de sortie | Keyway |
| Indice IP | 40 |
