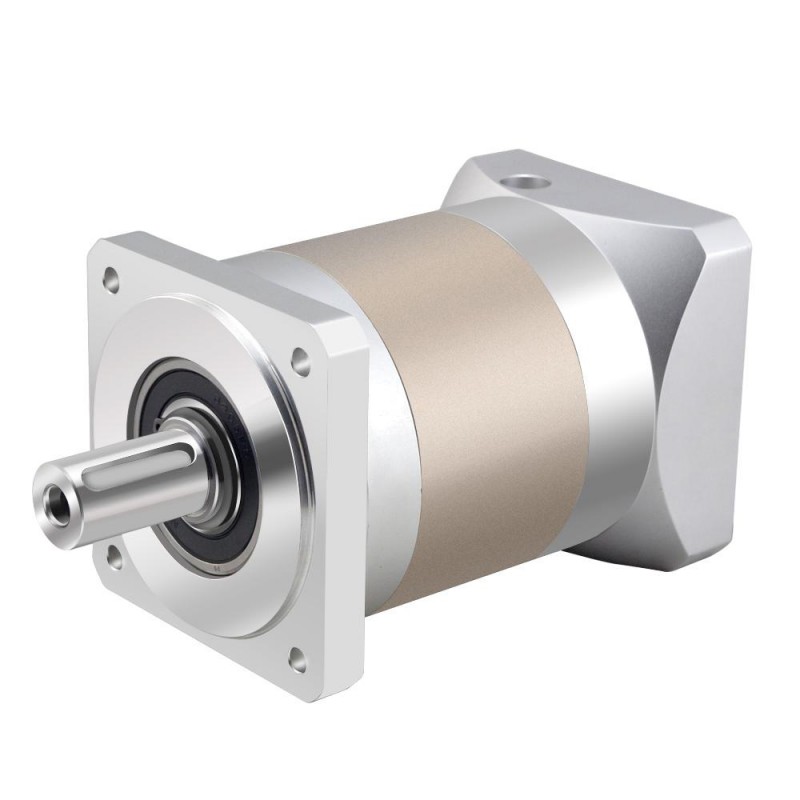

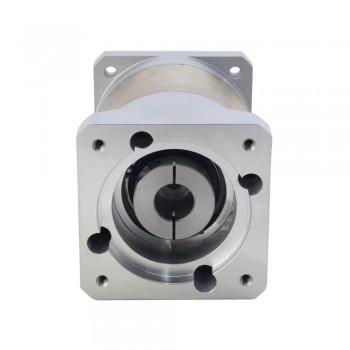

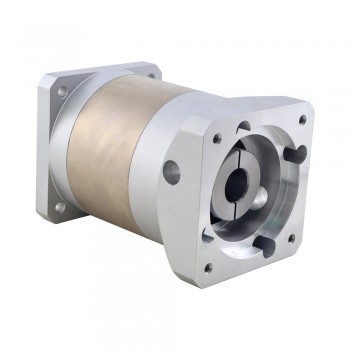

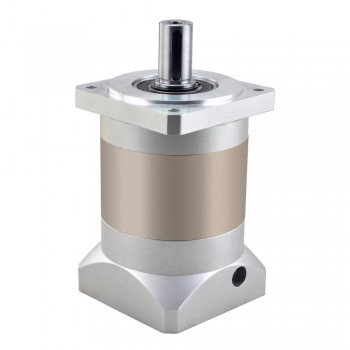

TQEG Series réducteur planétaire Nema 34 TQEG34-G50 50:1 contrecoup 20 arc-min pour moteur pas à pas et servomoteur
-
Manuels et Documentation:
Fiche technique de la boîte de vitesses:
TQEG Series réducteur planétaire Nema 34 TQEG34-G50 50:1 contrecoup 20 arc-min pour moteur pas à pas et servomoteur
Ce réducteur planétaire de haute précision appartient à la série de réducteurs TQEG, avec un rapport de démultiplication de 50:1 et un jeu maximum de 50 arc-min. Ce réducteur planétaire en ligne dispose d'un accouplement d'arbre d'entrée intégré et est compatible avec tout moteur pas à pas, moteur CC sans balais et servomoteur Nema 34 standard.
Spécifications de la boîte de vitesses
Numéro de pièce du fabricant: TQEG34-G50
Type de boîte à engrenages: planétaire
Rapport de réduction: 50: 1
Efficacité: 94%
Contrecoup: <=20 arcmin
Couple maximal autorisé: 100 Nm(885,07 lb-in)
Couple admissible au moment: 200 Nm(1770,15 lb-in)
Bruit: <=60dB
Indice d'étanchéité: IP54
Durée de vie: 20000 heures

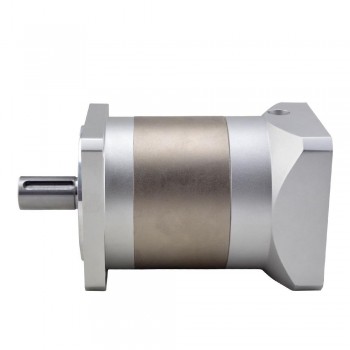

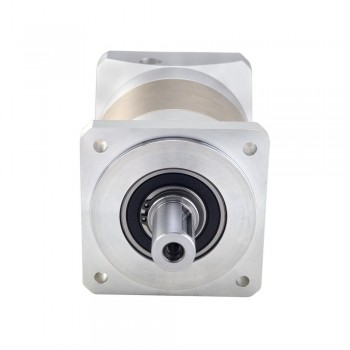

Spécifications physiques
Dimension de la bride: 90 x 90 mm
Longueur de la boîte de vitesses: 132 mm
Type d'arbre de sortie: Key way
Diamètre de l'arbre de sortie: Φ20 mm
Longueur de l'arbre de sortie: 40 mm
Diamètre de l'arbre d'entrée: Φ14 mm
Longueur de l'arbre d'entrée: 30-40 mm

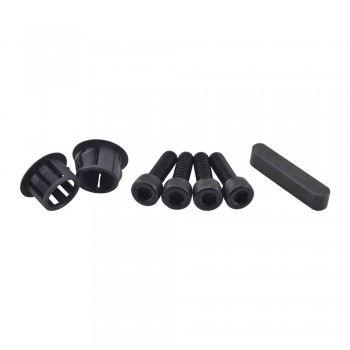

En utilisant des manchons d'arbre, cette boîte de vitesses peut s'adapter à différents diamètres d'arbre :
| Shaft Sleeve | Diamètre de l'arbre d'entrée |
| Pas de manche | 19mm |
| SS-14 | 14mm |
| SS-13 | 12,7mm(1/2inch) |
| Spécification physique | |
|---|---|
| Taille du cadre(mm) | 90 x 90 |
| Poids(g) | 3720 |
| Longueur de la boîte de vitesses (mm) | 132 |
| Diamètre de l'arbre d'entrée (mm) | 19 |
| Longueur de l'arbre d'entrée (mm) | 30-40 |
| Diamètre de l'arbre de sortie (mm) | 20 |
| Longueur de l'arbre de sortie (mm) | 40 |
| Costume pour moteur | Nema 34 |
| Type de boîte de vitesses | Série PLE |
| Rapport de réduction | 50 |
| Contrecoup | <=20 arcmin |
| Type de produit | Réducteur planétaire série PLE |
| Type d'arbre de sortie | Arbre de Keyway |
