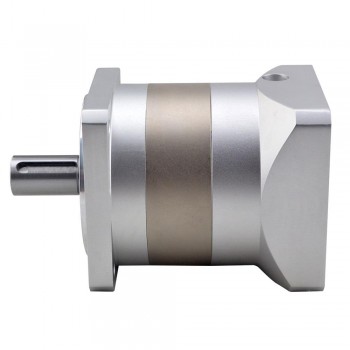

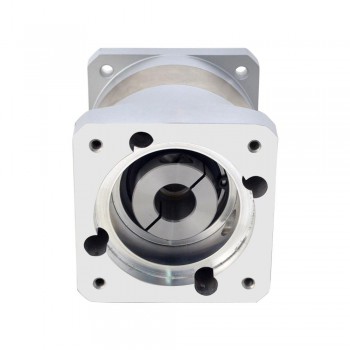

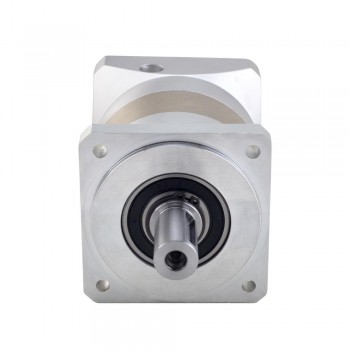

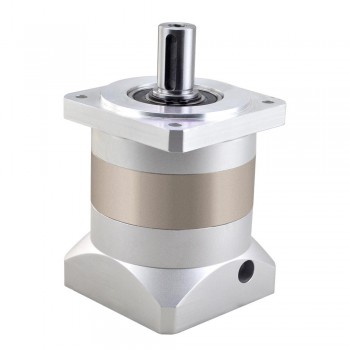

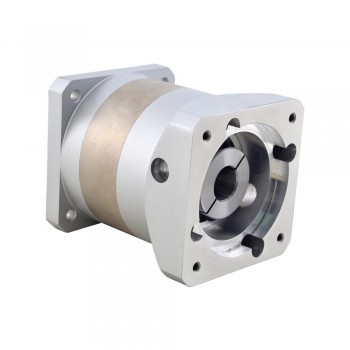

TQEG Series réducteur planétaire Nema 34 TQEG34-G5 5:1 contrecoup 15 arc-min pour moteur pas à pas et servomoteur
-
Manuels et Documentation:
Fiche technique de la boîte de vitesses:

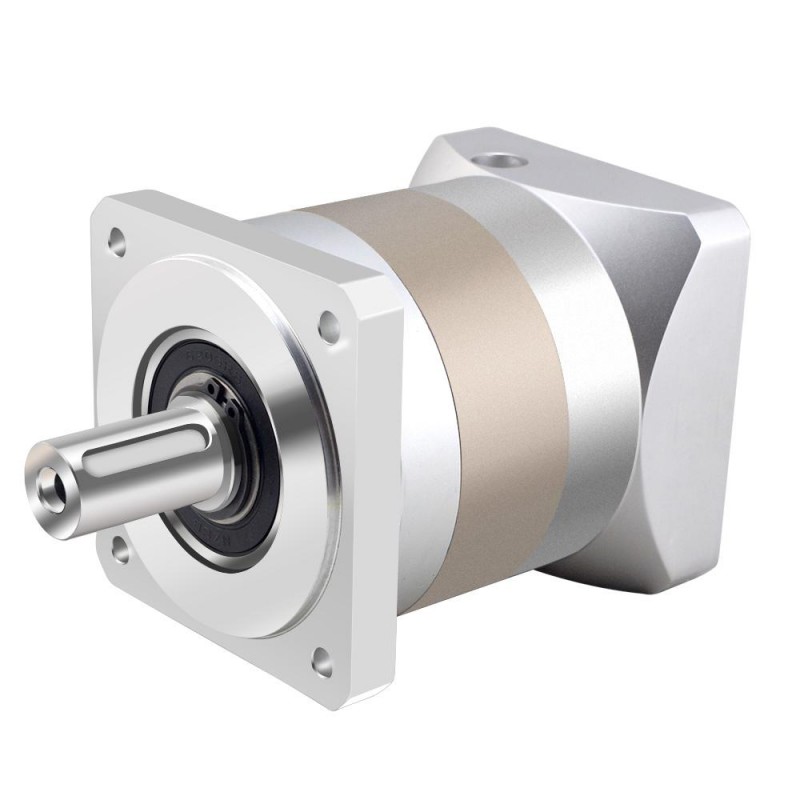

TQEG Series réducteur planétaire Nema 34 TQEG34-G5 5:1 contrecoup 15 arc-min pour moteur pas à pas et servomoteur
Ce réducteur planétaire de haute précision appartient à la série de réducteurs TQEG, avec un rapport de démultiplication de 5:1 et un jeu maximum de 15 arc-min. Ce réducteur planétaire en ligne dispose d'un accouplement d'arbre d'entrée intégré et est compatible avec tout moteur pas à pas, moteur CC sans balais et servomoteur Nema 34 standard.
Spécifications de la boîte de vitesses
Numéro de pièce du fabricant: TQEG34-G5
Type de boîte à engrenages: planétaire
Rapport de réduction: 5: 1
Efficacité: 96%
Contrecoup: <=15 arcmin
Couple maximal autorisé: 90 Nm(796,56 lb-in)
Couple admissible au moment: 180 Nm(1593,13 lb-in)
Bruit: <=60dB
Indice d'étanchéité: IP54
Durée de vie: 20000 heures
Spécifications physiques
Dimension de la bride: 90 x 90 mm
Longueur de la boîte de vitesses: 110 mm
Type d'arbre de sortie: Key way
Diamètre de l'arbre de sortie: Φ20 mm
Longueur de l'arbre de sortie: 40 mm
Diamètre de l'arbre d'entrée: Φ14 mm
Longueur de l'arbre d'entrée: 30-40 mm

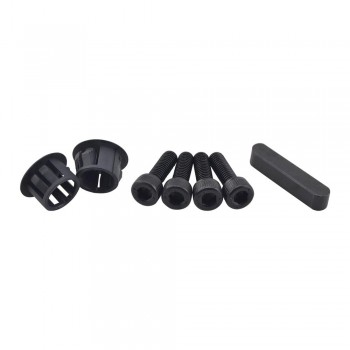

By using shaft sleeves, this gearbox can match different shaft diameters:
| Shaft Sleeve | Diamètre de l'arbre d'entrée |
| Pas de manche | 19mm |
| SS-14 | 14mm |
| SS-13 | 12,7mm(1/2inch) |
| Spécification physique | |
|---|---|
| Taille du cadre(mm) | 90 x 90 |
| Poids(g) | 2800 |
| Longueur de la boîte de vitesses (mm) | 110 |
| Diamètre de l'arbre d'entrée (mm) | 19 |
| Longueur de l'arbre d'entrée (mm) | 30-40 |
| Diamètre de l'arbre de sortie (mm) | 20 |
| Longueur de l'arbre de sortie (mm) | 40 |
| Costume pour moteur | Nema 34 |
| Type de boîte de vitesses | Série PLE |
| Rapport de réduction | 5 |
| Contrecoup | <=15 arcmin |
| Type de produit | Réducteur planétaire série PLE |
| Type d'arbre de sortie | Arbre de Keyway |
