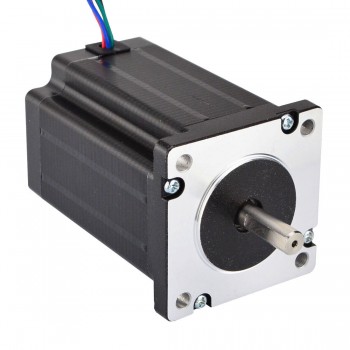

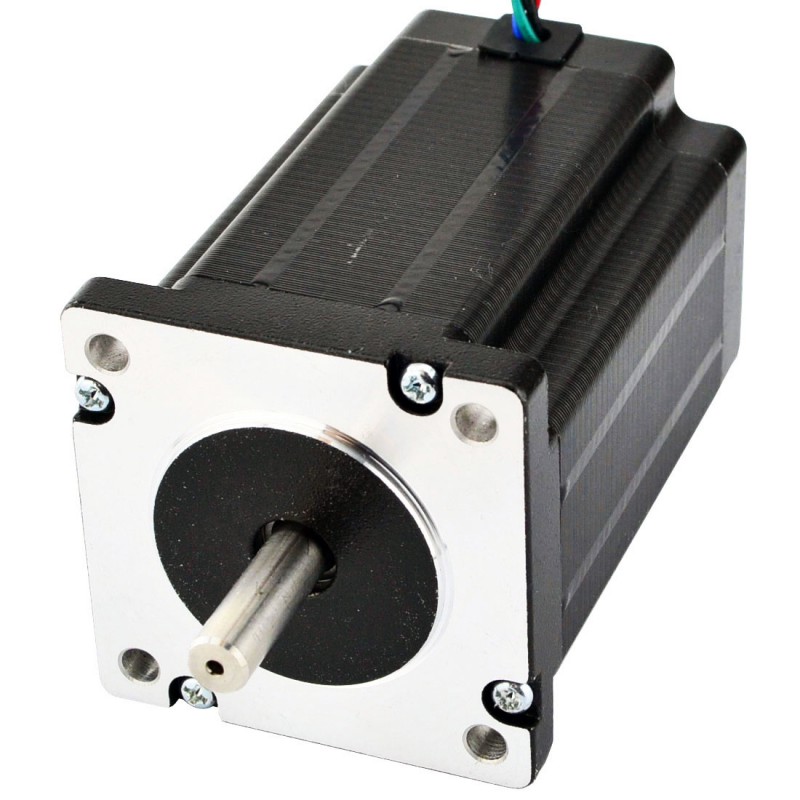

Moteur pas à pas bipolaire à double arbre nema 24 (3,1Nm 24HS34-3504D 3,5A 4 fils)
Ce moteur pas à pas bipolaire Nema 24 avec angle de pas 1,8deg et taille 60x60x88mm.
Il dispose de 4 fils, chaque phase consomme 3,5 A, avec un couple de maintien de 3,1 Nm (439 oz).

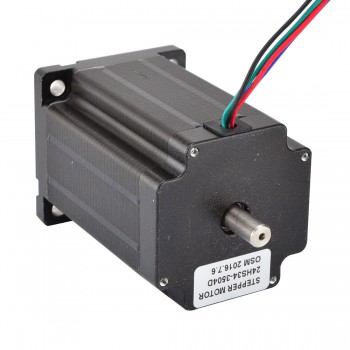

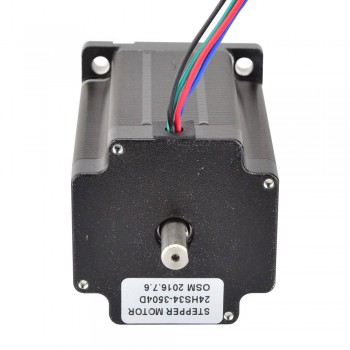

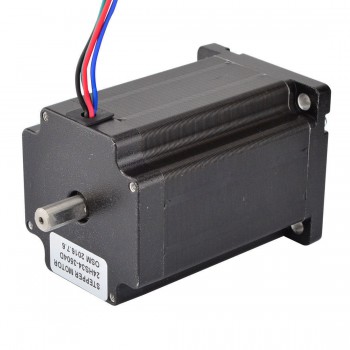

Un arbre arrière a été conçu pour codeur ou égal.
Spécification électrique
- Numéro du modèle: 24HS34-3504D
- Type de moteur: Bipolaires
- Angle par pas: 1,8 deg
- Couple de maintien: 3,1Nm(439oz.in)
- Courant/phase: 3,5A
- Tension nominale: 3,85V
- Résistance phase: 1,1ohms
- Inductance de Phase: 5,6mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 60 x 60mm
- Longueur du moteur: 88mm
- Diamètre de l'arbre: Φ8mm
- Longueur de l'arbre avant: 24mm
- Longueur de l'arbre arrière: 15mm
- Longueur de D-Cut: 20mm
- Nombre de câble: 4
- Longueur de câble: 600mm
- Poids: 1,34kg
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil noir
|
Fil vert
|
Fil rouge
|
Fil bleu
|
Ressources
- Fiche de données: 24HS34-3504D.pdf
- Courbe de couple: 24HS34-3504D Torque Curve.pdf
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolar |
| Couple de maintien (Ncm) | 310 |
| Couple de maintien (oz.in) | 439 |
| Inductance de Phase(mH) | 5.6 |
| Résistance de Phase(ohm) | 1.1 |
| Courant Nominal (A) | 3.5 |
| Angle par pas(°) | 1.8 |
| Spécification physique | |
| Longueur du moteur(mm) | 88 |
| Taille du cadre(mm) | 60x60 |
| Arbre simple/double arbre | Double Arbre |
| Type d'arbre | D-Cut |
| Diamètre de l'arbre(mm) | 8 |
| Longueur d'arbre(mm) | 24 |
| Nombre de câble | 4 |
| Longueur de câble(mm) | 600 |
| Poids(g) | 1340 |
- Connecteurs: Molex, Harwin, Tyco/AMP, JST etc.
- Fils et cables: Longueurs spéciales, Tuyau de protection
- Arbre: Rond, D-Cut, Croix percé, Key-Way, Fil ou creux
- Enroulement: Résistance, Inductance, Courant nominal, etc.
