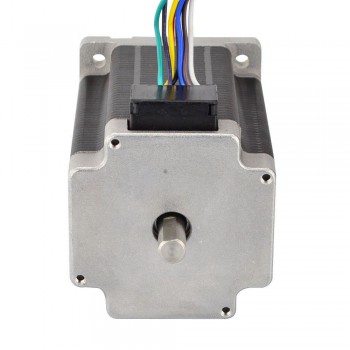

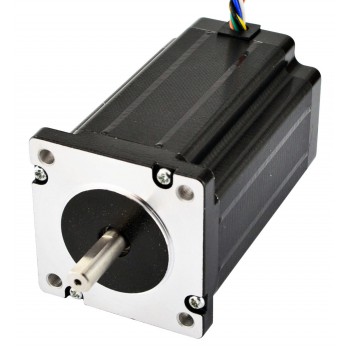

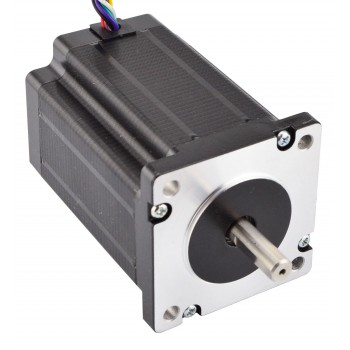

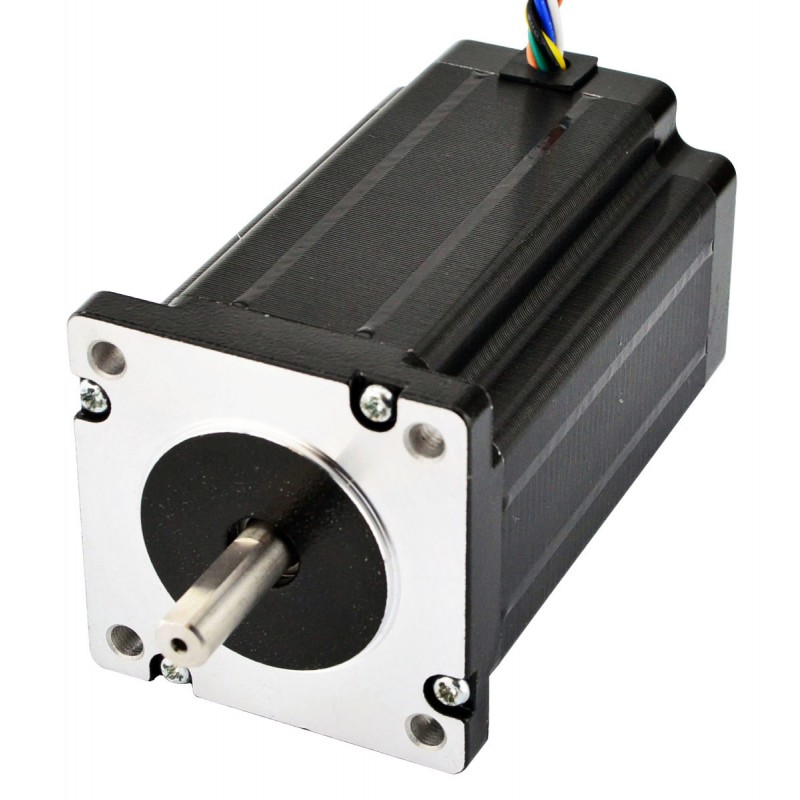

Moteur pas à pas unipolaire/bipolaire à double arbre nema 24 (3,1Nm 24HS34-3008D 8 fils)
Ce moteur pas à pas NEMA 24 avec angle de pas 1,8deg et taille 60x60x80mm.
Il a 8 fils, qui ont trois options de connexion:
Unipolaire ou bipolaire (série) ou bipolaire (parallèle), vous pouvez choisir n'importe quel type comme vous le souhaitez.
Son couple de serrage atteint 2,2 Nm (312 oz) avec une connexion unipolaire et 3,1 Nm (439 oz) avec une connexion bipolaire.

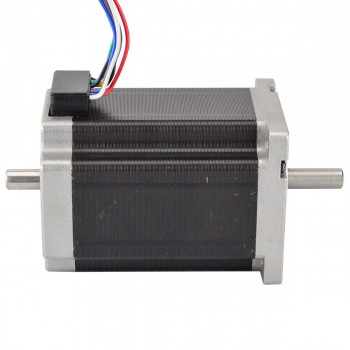

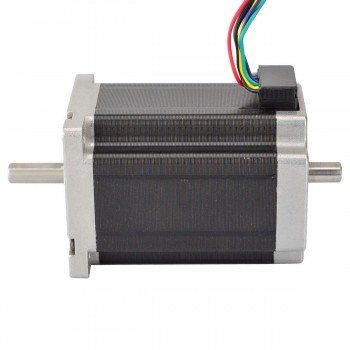

Un arbre arrière peut monter un encodeur, un volant ou un équivalent.
Spécification électrique
- Numéro du modèle: 24HS34-3008D
- Type de moteur: Unipolar/Bipolaire
- Angle par pas: 1,8 deg
- Couple de maintien(Bipolaire): 3,1Nm(439oz.in)
- Couple de maintien(Unipolaire): 2,2Nm(312oz.in)
- Courant Nominal(Bipolaire Serial): 2,1A
- Courant Nominal(Bipolaire Parallel): 4,2A
- Courant Nominal(Unipolaire): 3,0A
- Resistance phase(Bipolaire Serial): 2,6ohms
- Resistance phase(Bipolaire Parallel): 0,65ohms
- Resistance phase(Unipolaire): 1,3ohms
- Inductance(Bipolaire Serial): 12,8mH ± 20%(1KHz)
- Inductance(Bipolaire Parallel): 3,2mH ± 20%(1KHz)
- Inductance(Unipolaire): 3,2mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 60 x 60mm
- Longueur du moteur: 88mm
- Diamètre de l'arbre: Φ8mm
- Longueur de l'arbre avant: 24mm
- Longueur de l'arbre arrière: 15mm
- Longueur de D-Cut: 20mm
- Nombre de câble: 8
- Longueur de câble: 600mm
- Poids: 1,4kg
Rapport
| A+ | A- | C+ | C- | B+ | B- | D+ | D- |
| Rouge | Jaune | Noir | Bleu | Blanc | Violet | Vert | Marron |
Ressources
- Fiche de données: 24HS34-3008D.pdf
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolar/Unipolar |
| Couple de maintien (Ncm) | 310 |
| Couple de maintien (oz.in) | 439 |
| Inductance de Phase(mH) | 3.2 |
| Résistance de Phase(ohm) | 0.65 |
| Courant Nominal (A) | 4.2 |
| Angle par pas(°) | 1.8 |
| Spécification physique | |
| Longueur du moteur(mm) | 88 |
| Taille du cadre(mm) | 60x60 |
| Arbre simple/double arbre | Double Arbre |
| Type d'arbre | D-Cut |
| Diamètre de l'arbre(mm) | 8 |
| Longueur d'arbre(mm) | 24 |
| Nombre de câble | 8 |
| Longueur de câble(mm) | 600 |
| Poids(g) | 1340 |
- Connecteurs: Molex, Harwin, Tyco/AMP, JST etc.
- Fils et cables: Longueurs spéciales, Tuyau de protection
- Arbre: Rond, D-Cut, Croix percé, Key-Way, Fil ou creux
- Enroulement: Résistance, Inductance, Courant nominal, etc.
