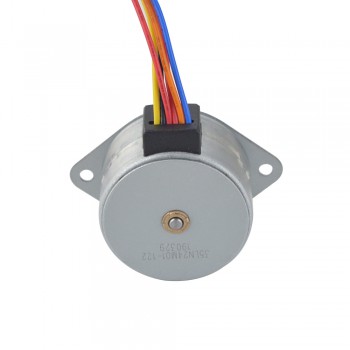

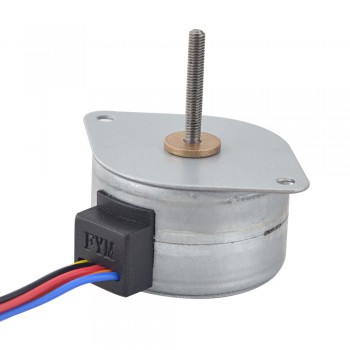

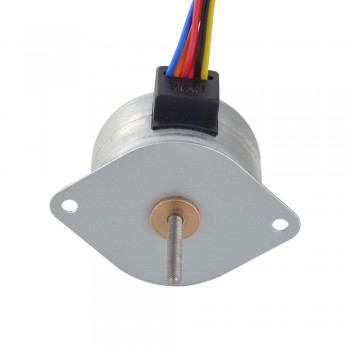

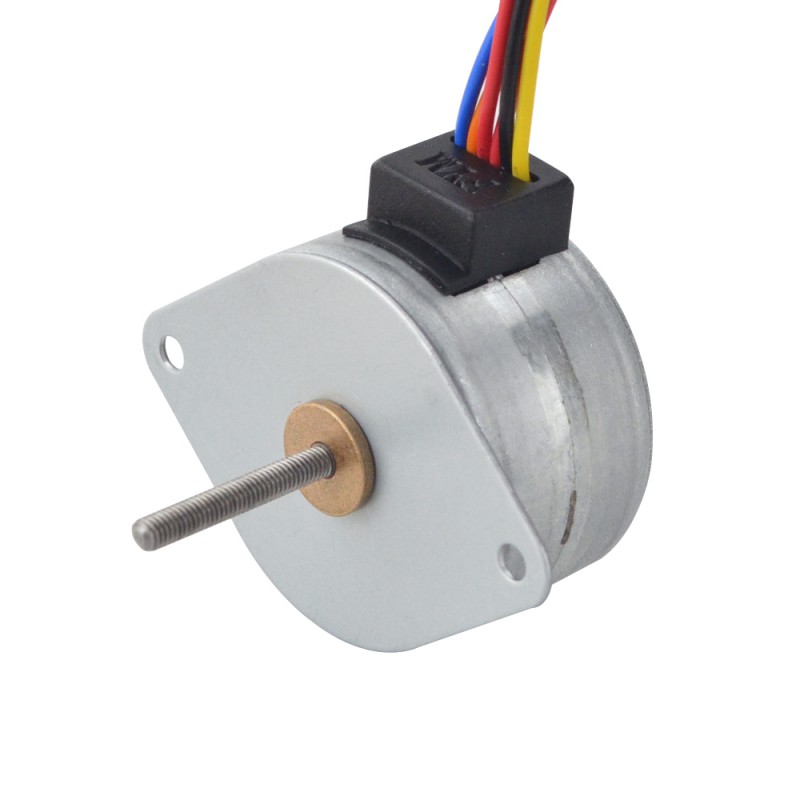

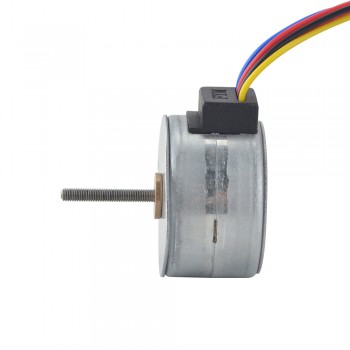

Moteur pas à pas linéaire aimant permanent externa 1,8 degrés 0,28A plomb 0,5mm distance de voyage 21,5mm Φ35x22mm
Moteur pas à pas linéaire aimant permanent externa 1,8 degrés 0,28A plomb 0,5mm distance de voyage 21,5mm Φ35x22mm
Spécification électrique
- Numéro de pièce du fabricant: 35LN24M01-122
- Type de moteur: Moteur pas à pas à aimant permanent linéaire external
- Nombre de phases: 2
- Angle par pas: 15 degrés
- Courant/phase: 0,28 A
- Couple de maintien: 44,1 mN,m(6,246 oz.in)
- Résistance phase: 85 ± 7% ohms(20 ℃)
- Inductance de Phase: 32,9 mH ± 20%
- Durée de vie: 3000 h
Spécification physique
- Dimension de la bride: Φ35 mm
- Longueur du moteur: 22 mm
- Longueur de la vis mère: 21,5 mm（0,846"）
- Diamètre de la vis-mère: Φ3 mm（0,118"）
- Résolution/lap: 0,5 mm（0,0197"）
- Résolution/pas: 0,0208 mm(0,0008")

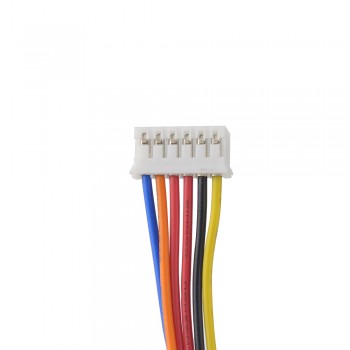

- Nombre de câble: 6 avec connecteur PH-6Y
- Longueur de câble: 240 mm
- Poids: 89,7 g
Rapport
|
A+
|
O+
|
A-
|
B+
|
O-
|
B-
|
|
Jaune
|
Rouge
|
Orange
|
Noir
|
Rouge
|
Bleu
|
Ressources
- Fiche complète: 35LN24M01-122.pdf
| Spécification électrique | |
|---|---|
| Couple de maintien (oz.in) | 6,246 |
| Résistance de Phase(ohm) | 85 |
| Courant Nominal (A) | 0,28 |
| Angle par pas(°) | 15 |
| Type de moteur | External |
| Nombre de phases | 2 |
| Couple de maintien (mN.m) | 44,1 |
| Inductance de Phase(mH) | 32,9 |
| Spécification physique | |
| Longueur du moteur(mm) | 22 |
| Taille du cadre(mm) | Φ35 |
| Longueur de câble(mm) | 240 |
| Diamètre de la vis mère(mm) | Φ3 |
| Longueur de la vis mère(mm) | 21,5 |
| Nombre de câble | 6 |
| Résolution/lap (mm) | 0,5 |
| Résolution/pas (mm) | 0,0208 |
