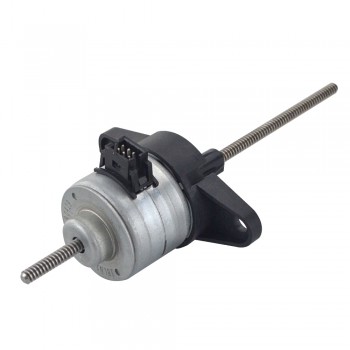

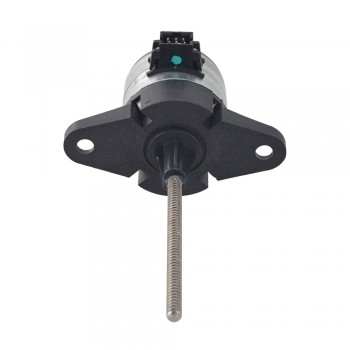

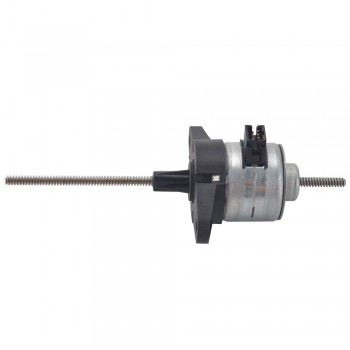

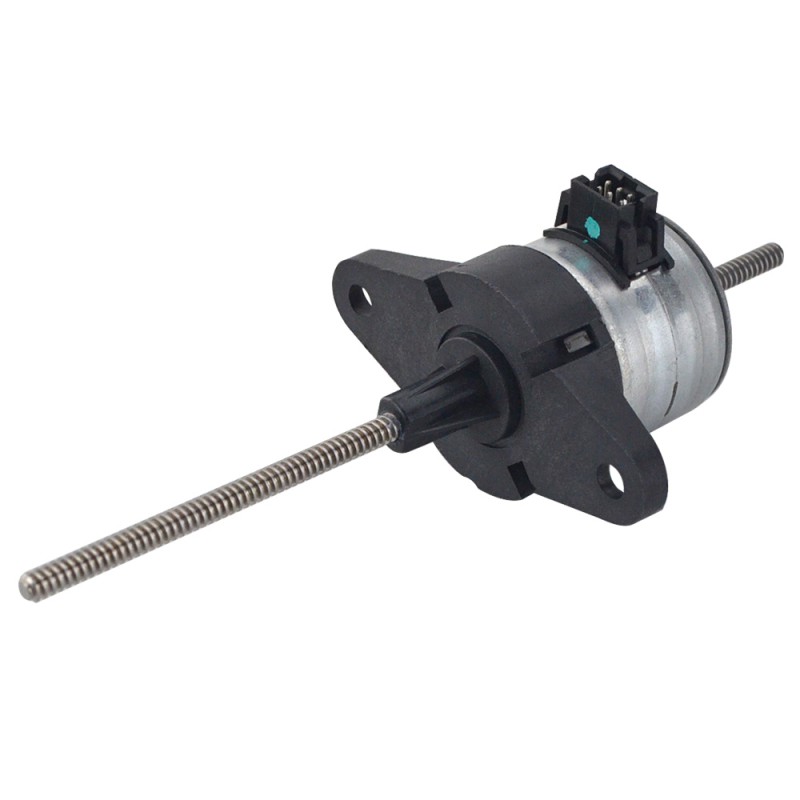

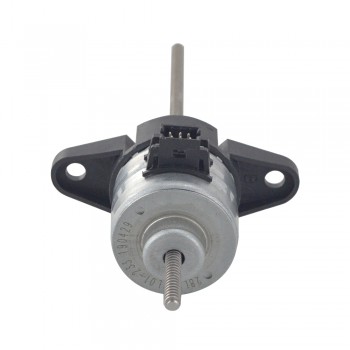

Moteur pas à pas linéaire aimant permanent non-captive 0,46A plomb 1mm distance de voyage 120mm Φ27x30,8mm

Name: Moteur pas à pas linéaire aimant permanent non-captive 0,46A plomb 1mm distance de voyage 120mm Φ27x30,8mm
Brand: Steppermotor
SKU: 28LN24L01-233

NO.:28LN24L01-233
Poster un avis

Achat immédiat:€14,39

Quantité: - +

Plus vous achetez, Plus vous économisez:

10 - 29	30 - 49	50 - 99	100 - Max
€13,68	€13,39	€12,96	€12,52

Ajouter au panier

Ajouter à ma liste d'envies

Description Spécification Options personnalisées Commentaires(0)

Moteur pas à pas linéaire aimant permanent non-captive 0,46A plomb 1mm distance de voyage 120mm Φ27x30,8mm

Spécification électrique

Numéro de pièce du fabricant: 28LN24L01-233
Type de moteur: Moteur pas à pas à aimant permanent linéaire non captive
Nombre de phases: 2
Angle par pas: 15 degrés
Courant/phase: 0.46 A
Poussée: 40 N(100 Hz)
Résistance phase: 10,8 ± 7% ohms(20 ℃)
Inductance de Phase: 6 mH ± 20%
Protection IP: IP40
Durée de vie: 1500000 cycles

Spécification physique

Dimension de la bride: Φ27 mm
Longueur du moteur: 30,8 mm
Longueur de la vis mère: 120 mm（4,724"）
Diamètre de la vis-mère: Φ3,5 mm（0,138"）
Résolution/lap: 1 mm（0,039"）
Résolution/pas: 0,0417 mm(0,00164")
Nombre de câble: 4
Poids: 73,8 g

Rapport

A+	A-	B+	B-
3	1	4	6

Ressources

Fiche complète: 28LN24L01-233.pdf

Précédent: Moteur pas à pas linéaire aimant permanent externa 7,5 degrés 0,143A plomb 1,22mm distance de voyage 174mm Φ25x14,5mm
Suivant: Moteur pas à pas linéaire aimant permanent externa 1,8 degrés 0,28A plomb 0,5mm distance de voyage 21,5mm Φ35x22mm

Spécification électrique
Inductance de Phase(mH)	6
Résistance de Phase(ohm)	10,8
Angle par pas(°)	15
Type de moteur	Non-Captive
Nombre de phases	2
Spécification physique
Longueur du moteur(mm)	30,8
Taille du cadre(mm)	Φ27
Longueur de câble(mm)	0,46
Diamètre de la vis mère(mm)	Φ3,5
Longueur de la vis mère(mm)	120
Nombre de câble	4
Résolution/lap (mm)	1
Résolution/pas (mm)	0,0417
