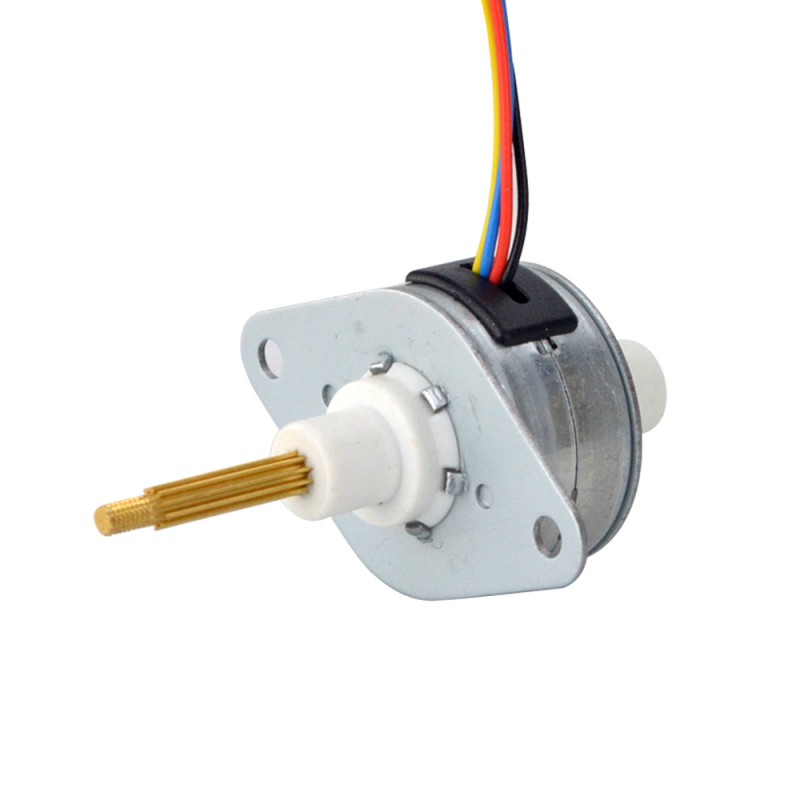

Moteur pas à pas linéaire aimant permanent captive 7,5 degrés 1,8 degrés 0,5A plomb 1,22mm distance de voyage 13,5mm Φ25,2x15mm
- Manuels et Documentation: Fiche complète:
Offre spéciale Noël 2024:
- 6% de remise sur tous les produits
- Valable jusqu'au 6 janvier 2025
- Remarque: aucun code de coupon n'est nécessaire, veuillez passer commande directement!
Achat immédiat:€20,55
Moteur pas à pas linéaire aimant permanent captive 7,5 degrés 1,8 degrés 0,5A plomb 1,22mm distance de voyage 13,5mm Φ25,2x15mm
Spécification électrique
- Numéro de pièce du fabricant: 25LN48L01-334
- Type de moteur: Moteur pas à pas à aimant permanent linéaire captiver
- Nombre de phases: 2
- Angle par pas: 7,5 degrés
- Courant/phase: 0,5 A
- Poussée: 30 N(100 Hz)
- Résistance phase: 7,2 ± 7% ohms(20 ℃)
- Inductance de Phase: 4,1 mH ± 20%
- Protection IP: IP30
- Durée de vie: 1500000 cycles
Spécification physique
- Dimension de la bride: Φ25 mm
- Longueur du moteur: 14,3 mm
- Distance de voyage: 13,5 mm(0,531")
- Diamètre de la vis-mère: Φ3,5 mm(0,138")
- Résolution/lap: 1,22 mm(0,048")
- Résolution/pas: 0,0254 mm(0,001")
- Nombre de câble: 4
- Longueur de câble: 230 mm
- Poids: 34 g
Rapport
A+
|
A-
|
B+
|
B-
|
Noir
|
Rouge
|
Bleu
|
Jaune
|
Spécification électrique | |
---|---|
Résistance de Phase(ohm) | 7,2 |
Courant Nominal (A) | 0,5 |
Angle par pas(°) | 7,5 |
Type de moteur | Captive |
Nombre de phases | 2 |
Inductance de Phase(mH) | 4,1 |
Spécification physique | |
Longueur du moteur(mm) | 14,3 |
Taille du cadre(mm) | Φ25 |
Longueur de câble(mm) | 230 |
Diamètre de la vis mère(mm) | Φ3,5 |
Résolution/lap (mm) | 1,22 |
Distance de voyage (mm) | 13,5 |
Résolution/pas (mm) | 0,0254 |
