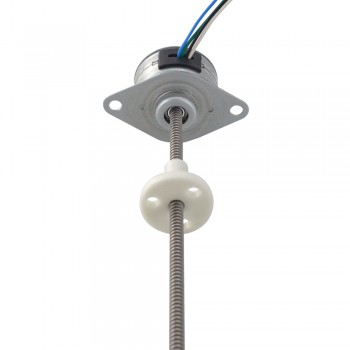

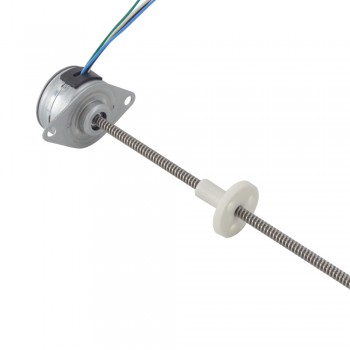

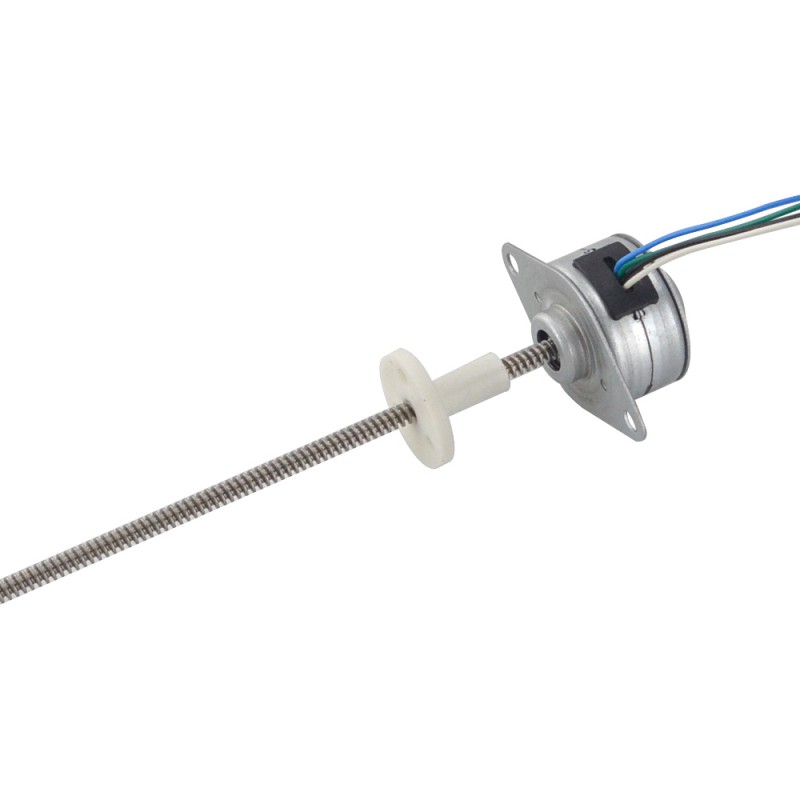

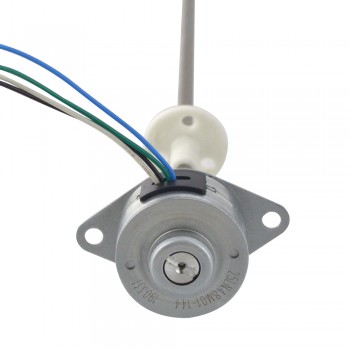

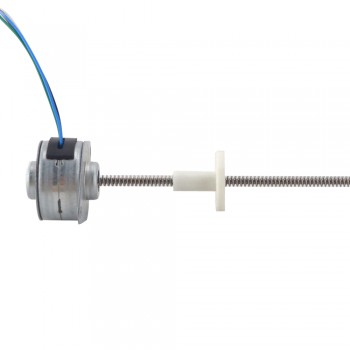

Moteur pas à pas linéaire aimant permanent externa 7,5 degrés 0,143A plomb 1,22mm distance de voyage 174mm Φ25x14,5mm
Moteur pas à pas linéaire aimant permanent externa 7,5 degrés 0,143A plomb 1,22mm distance de voyage 174mm Φ25x14,5mm
Spécification électrique
- Numéro de pièce du fabricant: 25LN48M01-144
- Type de moteur: Moteur pas à pas à aimant permanent linéaire external
- Nombre de phases: 2
- Angle par pas: 7,5 degrés
- Courant/phase: 0,143 A
- Couple de maintien: 14,7 mN,m(2,082 oz.in)
- Résistance phase: 84 ± 10% ohms(20 ℃)
- Inductance de Phase: 48 mH ± 20%
- Durée de vie: 3000 h
Spécification physique
- Dimension de la bride: Φ25 mm
- Longueur du moteur: 14,5 mm
- Longueur de la vis mère: 174 mm（6,85"）
- Diamètre de la vis-mère: Φ3,56 mm（0,14"）
- Résolution/lap: 1,22 mm（0,047"）
- Résolution/pas: 0,0254 mm(0,001")
- Nombre de câble: 4
- Longueur de câble: 320 mm
- Poids: 42,3 g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Blanc
|
Noir
|
Vert
|
Bleu
|
Ressources
- Fiche complète: 25LN48M01-144.pdf
| Spécification électrique | |
|---|---|
| Couple de maintien (oz.in) | 2,082 |
| Inductance de Phase(mH) | 48 |
| Résistance de Phase(ohm) | 84 |
| Courant Nominal (A) | 0,143 |
| Angle par pas(°) | 7,5 |
| Type de moteur | External |
| Nombre de phases | 2 |
| Couple de maintien (mN.m) | 14,7 |
| Spécification physique | |
| Longueur du moteur(mm) | 14,5 |
| Longueur de câble(mm) | 174 |
| Diamètre de la vis mère(mm) | Φ3,56 |
| Longueur de la vis mère(mm) | 174 |
| Nombre de câble | 4 |
| Résolution/lap (mm) | 1,22 |
