Moteur pas à pas bipolaire nema 17 (36Ncm 17HM15-0904S 0,9 degré 0,9A 5,4V 4 fils)(out of stock)
-
Manuels et Documentation:
Fiche de données:
Courbe de couple:
Offre spéciale Noël 2024:
- 6% de remise sur tous les produits
- Valable jusqu'au 6 janvier 2025
- Remarque: aucun code de coupon n'est nécessaire, veuillez passer commande directement!
Achat immédiat:€13,96

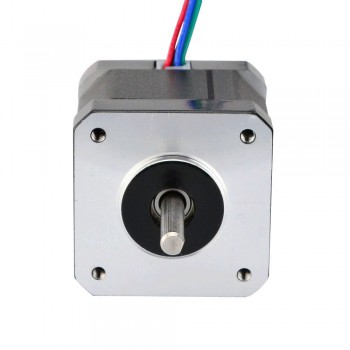

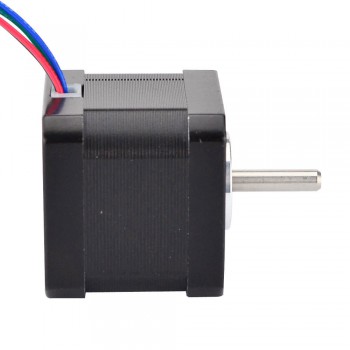

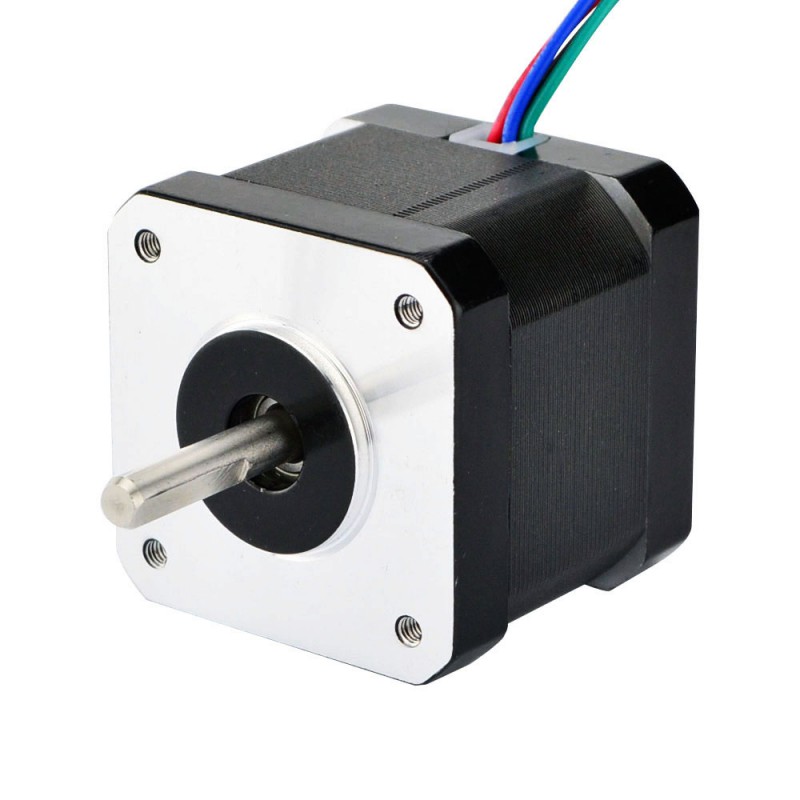

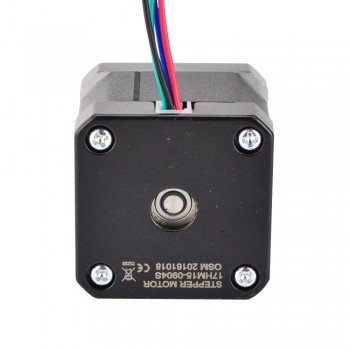

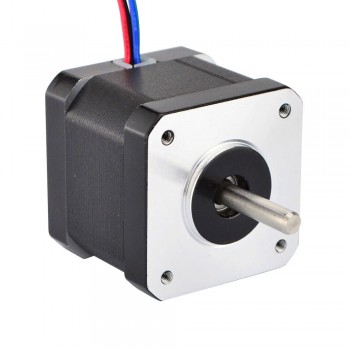

Ce moteur pas à pas bipolaire Nema 17 avec angle de pas 0,9deg et taille 42x42x39mm.
Il a 4 fils, chaque phase tire le courant 0,9A, avec le couple de maintien 36Ncm (51oz.in).
Spécification électrique
- Numéro du modèle: 17HM15-0904S
- Type de moteur: Bipolaires
- Angle par pas: 0,9 deg
- Couple de maintien: 36Ncm(51oz.in)
- Courant/phase: 0,9A
- Tension nominale: 5,4V
- Résistance phase: 6,0ohms
- Inductance de Phase: 12,0mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 42 x 42mm
- Longueur du moteur: 40mm
- Diamètre de l'arbre: Φ5mm
- Longueur d'arbre: 22mm
- Longueur de D-Cut: 15mm
- Nombre de câble: 4
- Longueur de câble: 300mm
- Poids: 280g
Rapport
A+
|
A-
|
B+
|
B-
|
Fil noir
|
Fil vert
|
Fil rouge
|
Fil bleu
|
Spécification électrique | |
---|---|
Bipolaires / Unipolaire | Bipolar |
Couple de maintien (Ncm) | 36 |
Couple de maintien (oz.in) | 51 |
Inductance de Phase(mH) | 12 |
Résistance de Phase(ohm) | 6 |
Courant Nominal (A) | 0,9 |
Angle par pas(°) | 0,9 |
Spécification physique | |
Longueur du moteur(mm) | 40 |
Taille du cadre(mm) | 42x42 |
Arbre simple/double arbre | Arbre Simple |
Type d'arbre | D-Cut |
Diamètre de l'arbre(mm) | 5 |
Longueur d'arbre(mm) | 22 |
Nombre de câble | 4 |
Longueur de câble(mm) | 300 |
Poids(g) | 300 |
- Connecteurs: Molex, Harwin, Tyco/AMP, JST etc.
- Fils et cables: Longueurs spéciales, Tuyau de protection
- Arbre: Rond, D-Cut, Croix percé, Key-Way, Fil ou creux
- Enroulement: Résistance, Inductance, Courant nominal, etc.
