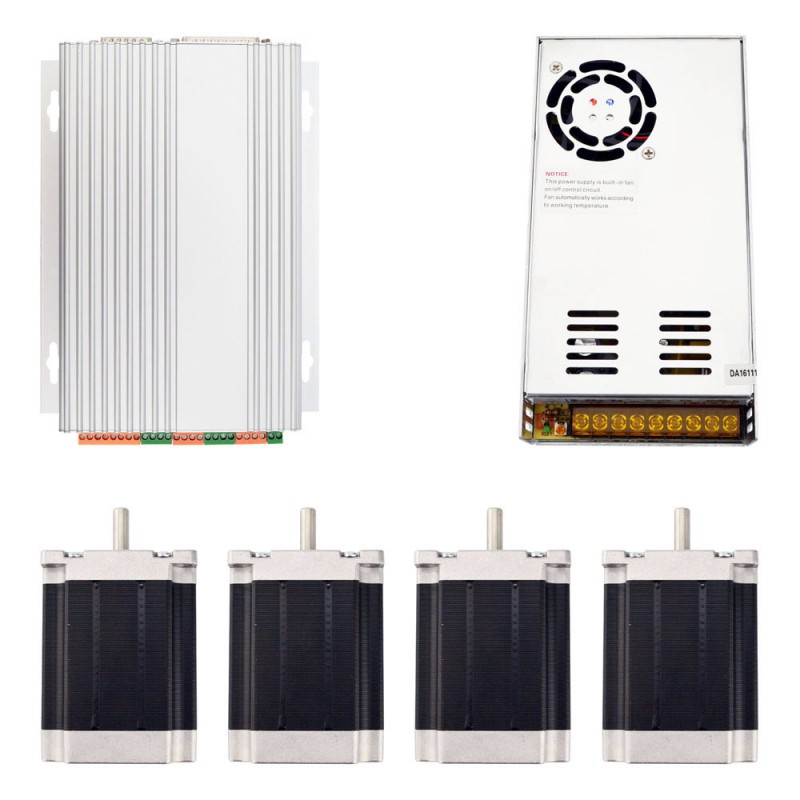

Kit CNC 4 axes (TB6560 driver + 1,9Nm moteur pas à pas nema 23 + source de courant)

Cette trousse CNC comprend:

• 1 x Carte de contrôleur de moteur pas à pas CNC 4 axes TB6560
• 4 x Moteur pas à pas Nema 23 1,9Nm (269oz.in)
• 1 x Alimentation à découpage 250W 24V 10A 115/230V
• 1 x DB25 Câble parallèle & CD manuel

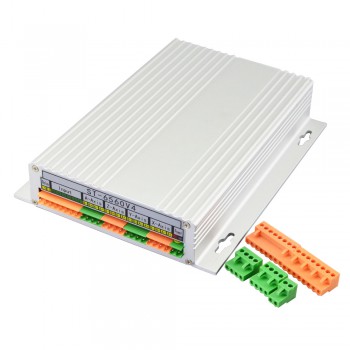

4 Axis TB6560 CNC Carte de conducteur

• • Toshiba TB6560AHQ chip - Haute puissance, courant maximum 3,5A
  • Résolution 1, 1/2, 1/8, 1/16 micro pas à pas
  • Tension de travail CC12-CC30V, tension nominale 24V
  • Courant réglable avec 100%, 75%, 50%, 20% du courant total par interrupteur intégré.
  • Fonction à mi-courant quand aucun signal n'empêche le chauffage du moteur.
  • Construit avec un relais 227V 10A.
  • Circuit de contrôle manuel inclus.
  • Sécurité en surcharge, surintensité et surchauffe.
  • Protégez l'ordinateur en utilisant un courant isolant (1000 V CC) et un coupleur optoélectronique.
  • Prend en charge la plupart des logiciels parallèles MACH3, KCAM4, EMC2, etc.
  • Fixé dans une boîte en aluminium, une meilleure fonction de refroidissement que le ventilateur et une protection plus sûre pour le circuit de la carte.

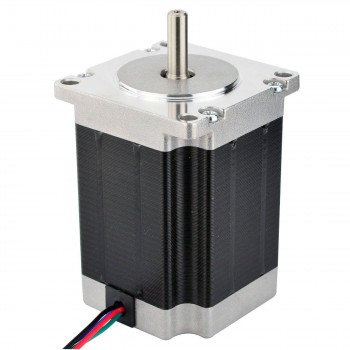

Moteur Pas à Pas

• Numéro du modèle: 23HS30-2804S
• Type de moteur: Bipolaires
• Angle par pas: 1,8 deg
• Couple de maintien: 1,9Nm (269oz.in)
• Courant/phase: 2,8A
• Tension nominale: 3,2V
• Résistance de Phase: 1,13ohms
• Inductance de Phase: 5,4mH ± 20%(1KHz)
• Dimension de la bride: 57 x 57mm
• Longueur du moteur: 76mm
• Diamètre de l'arbre: Φ6,35mm
• Longueur d'arbre: 21mm
• Nombre de câble: 4
• Longueur de câble: 500mm
• Poids: 1100g

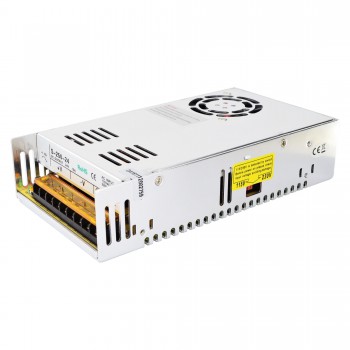

Alimentation à Découpage

• 24V CC 10A Sortie
• CA Tension d'entrée range: 90~132V/180~264VCA
• 115V/230V CA sélectionné par commutateur
• Haute efficacité à faible coût
• Refroidissement par air soufflé par ventilateur CC intégré
• Ondulation de sortie faible et yawp
• Protections contre les surintensités, les surtensions, les courts-circuits et les surchauffes
• 215*115*50mm (L*W*H)
