4 axes 13,0Nm moteur pas à pas nema 34 + driver + source de courant

NO.:4-MA860H-34HS59
Poster un avis
Achat immédiat:€642,34
Quantité: - +

Plus vous achetez, Plus vous économisez:
2 - 9 10 - 39 40 - Max
€573,20 €570,97 €535,28
Ajouter au panier

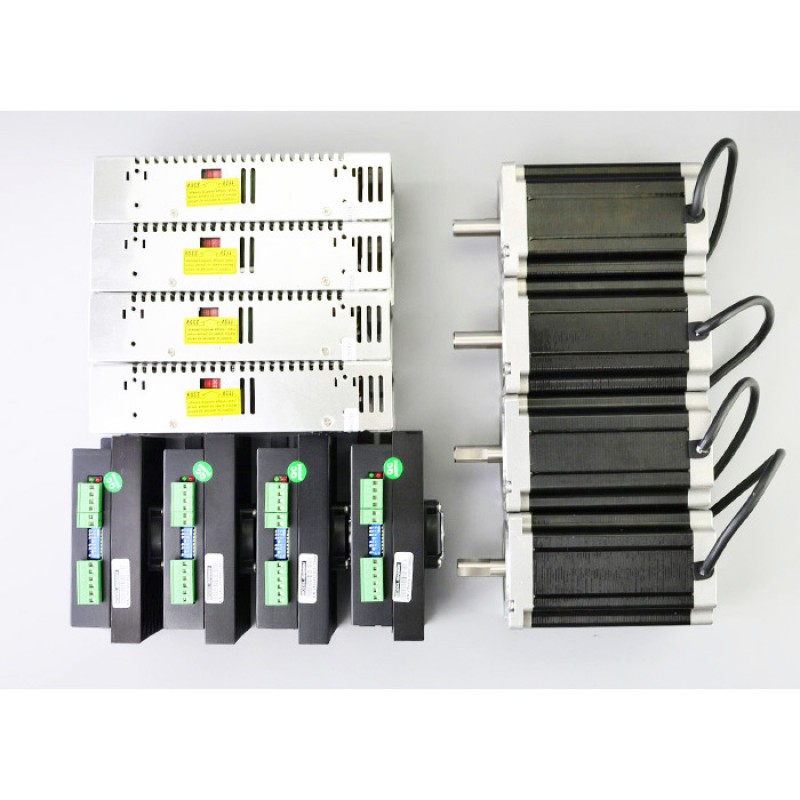

Cette trousse CNC comprend:

  • 4 x Driver moteur pas à pas numérique 2,4-7,2A maximum 80VCA ou110VCC MA860H
  • 4 x Moteur pas à pas Nema 34 13Nm (1841oz.in)
  • 4 x Alimentation à découpage 350W 60V 5,9A 115/230V

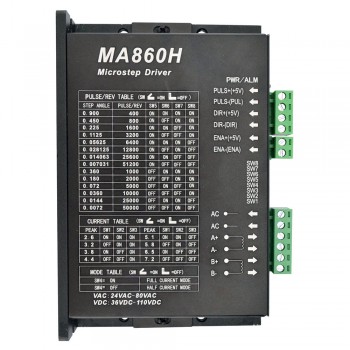

Spécification du pilote

  • Haute performance, rentable
  • Tension d'alimentation jusqu'à 80VCA or +110VCC
  • Courant de sortie jusqu'à 7,2A
  • Technologie d'auto-ajustement
  • Technologie de contrôle de courant purement sinusoïdal
  • Fréquence d'entrée d'impulsion jusqu'à 300 KHz
  • Entrée compatible TTL et isolée optiquement
  • Réduction automatique du courant de repos
  • 16 résolutions sélectionnables en décimal et binaire, jusqu'à 51 200 pas/tour
  • Convient pour les moteurs 2 et 4 phases
  • Short-voltage, over-voltage, over-current and short-cicuit protection

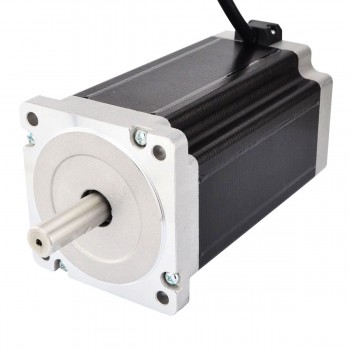

Spécification du moteur

  • Numéro du modèle: 34HS59-5004S
  • Type de moteur: Bipolaires
  • Angle par pas: 1,8 deg
  • Couple de maintien: 13Nm(1841oz.in)
  • Courant/phase: 5A
  • Tension nominale: 5V
  • Résistance de Phase: 1ohms
  • Inductance de Phase: 11mH ± 20%(1KHz)
  • Dimension de la bride: 86 x 86mm
  • Longueur du moteur: 150mm
  • Diamètre de l'arbre: Φ14mm
  • Longueur d'arbre: 37mm
  • Longueur de D-Cut: 25mm
  • Nombre de câble: 4
  • Longueur de câble: 500mm
  • Poids: 5kg

Rapport

A+
A-
B+
B-
Fil rouge
Fil vert
Fil jaune
Fil bleu

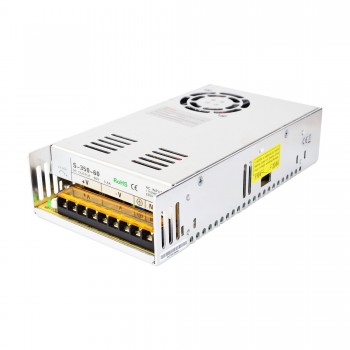

Spécification de alimentation à découpage

  • 60V CC 5,9A Sortie
  • CA Tension d'entrée range: 93~132V/176~264VCA
  • 115V/230V CA sélectionné par commutateur
  • Haute efficacité à faible coût
  • Refroidissement par air soufflé par ventilateur CC intégré
  • Ondulation de sortie faible et yawp
  • Protections contre les surintensités, les surtensions, les courts-circuits et les surchauffes
  • 215*115*50mm (L*W*H)

Ressources

Précédent: Kit CNC 4 axes (3,1Nm moteur pas à pas nema 23 + driver + source de courant)
Suivant: 4 axes 3,1Nm moteur pas à pas nema 24 + driver + mise à jour de l'alimentation
Spécification du moteur
Angle par pas(°) 1.8
Longueur du moteur(mm) 150
Couple de maintien (Ncm) 1300
Couple de maintien (oz.in) 1841
Inductance de Phase(mH) 11
Longueur de câble(mm) 500
Dimension de la bride Nema 34
Nombre de câble 4
Résistance de Phase(ohm) 1
Courant Nominal (A) 5
Diamètre de l'arbre(mm) 14
Longueur d'arbre(mm) 37
Spécification du pilote pas à pas
Tension de conduite(V) 36 - 110VCC / 24 - 80VCA
Courant de sortie(A) 2.6 - 7.2
Micropas (étapes/rév.) 400 - 51200
Entrée d'impulsion maximale(kHZ) 300
Largeur d'impulsion(μs) 1.5
Spécification physique
Poids(g) 28100
