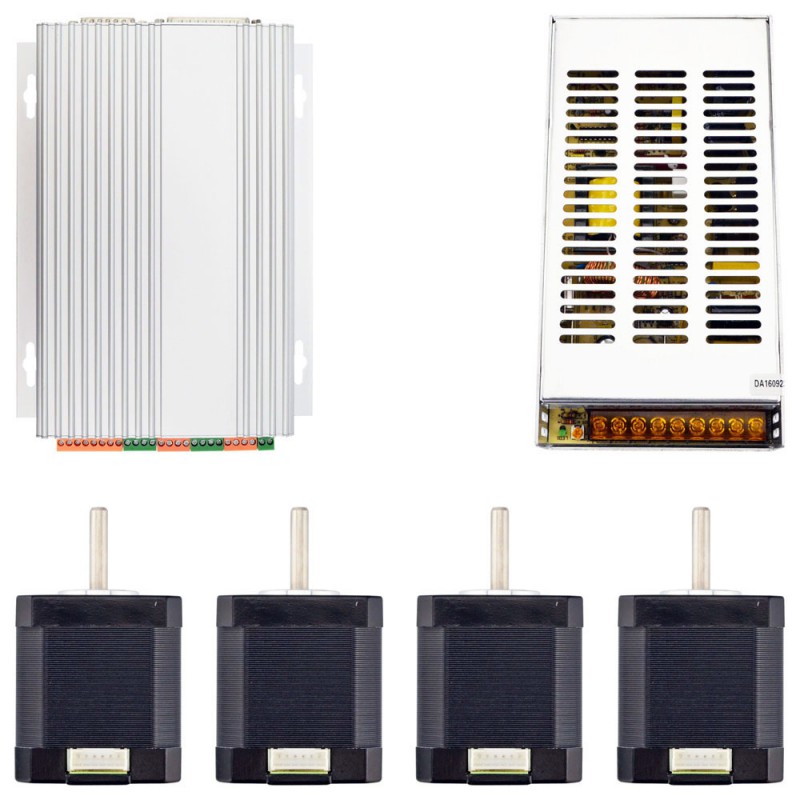

Kit CNC 4 axes (TB6560 driver + 0,59Nm moteur pas à pas nema 17 + source de courant)

Cette trousse CNC comprend:

• 1 x Carte de contrôleur de moteur pas à pas CNC 4 axes TB6560 pour moteur pas à pas Nema 17, 23
• 4 x Moteur pas à pas Nema 17 0,45Nm (64oz.in)
• 1 x Alimentation à découpage 201W 24V 8,3A 115/230V
• 1 x DB25 Câble parallèle & CD manuel

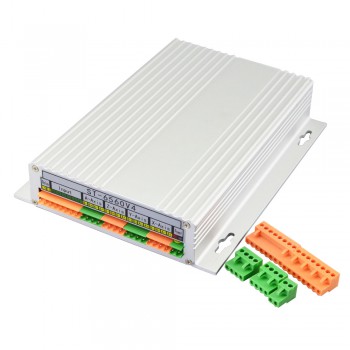

4 Axis TB6560 CNC Carte de conducteur

• • Toshiba TB6560AHQ chip - Haute puissance, courant maximum 3,5A
  • Résolution 1, 1/2, 1/8, 1/16 micro pas à pas
  • Tension de travail CC12-CC30V, tension nominale 24V
  • Courant réglable avec 100%, 75%, 50%, 20% du courant total par interrupteur intégré,
  • Fonction à mi-courant quand aucun signal n'empêche le chauffage du moteur,
  • Construit avec un relais 227V 10A,
  • Circuit de contrôle manuel inclus,
  • Sécurité en surcharge, surintensité et surchauffe,
  • Protégez l'ordinateur en utilisant un courant isolant (1000 V CC) et un coupleur optoélectronique,
  • Prend en charge la plupart des logiciels parallèles MACH3, KCAM4, EMC2, etc,
  • Fixé dans une boîte en aluminium, une meilleure fonction de refroidissement que le ventilateur et une protection plus sûre pour le circuit de la carte,

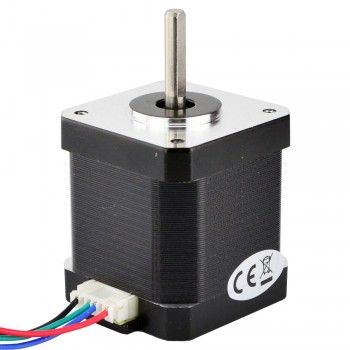

Moteur Pas à Pas

• Numéro du modèle: 17HS19-1684S1
• Type de moteur: Bipolaires
• Angle par pas: 1,8 deg
• Couple de maintien: 0,45Nm (64oz.in)
• Courant/phase: 1,68A
• Tension nominale: 2,8V
• Résistance de Phase: 1,65ohms
• Inductance de Phase: 2,8mH ± 20%(1KHz)
• Dimension de la bride: 42 x 42mm
• Longueur du moteur: 48mm
• Diamètre de l'arbre: Φ5mm
• Longueur d'arbre: 24mm
• Nombre de câble: 4
• Longueur de câble: 1000mm
• Poids: 400g

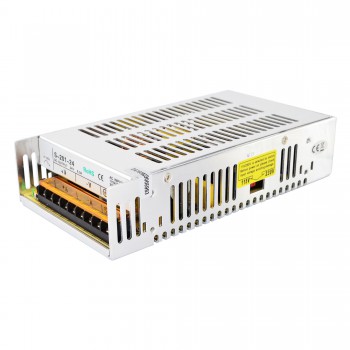

Alimentation à Découpage

• 24V CC 8,3A Sortie
• CA Tension d'entrée range: 93~132V/176~264VCA
• 115V/230V CA sélectionné par commutateur
• Haute efficacité à faible coût
• Convection de refroidissement à l'air libre
• Ondulation de sortie faible et yawp
• Protections contre les surintensités, les surtensions, les courts-circuits et les surchauffes
• 215*115*50mm (L*W*H)
