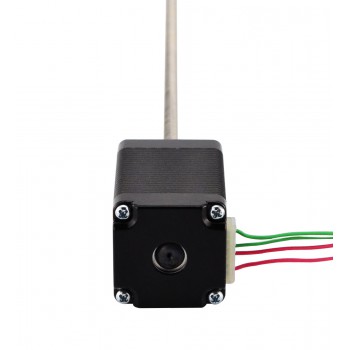

Moteur pas à pas linéaire nema 11 (11LS18-07541-250E actionneur externe 0,75A résolution 5,08mm)

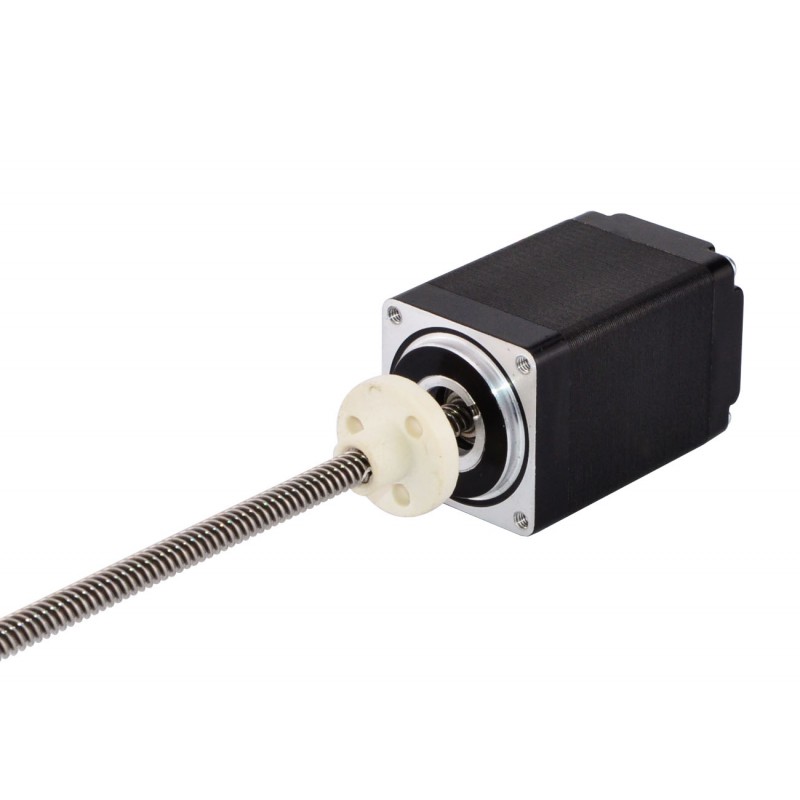

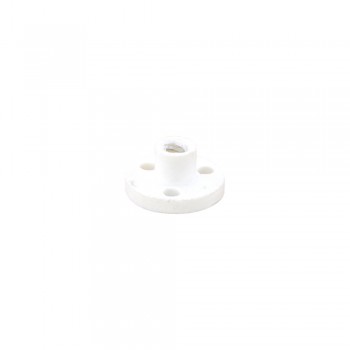

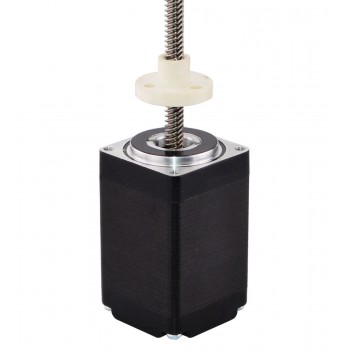

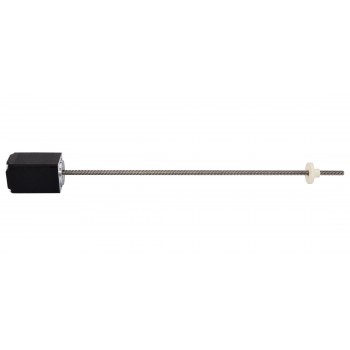

Ce modèle est presque exactement le même que l'actionneur linéaire de moteur pas à pas externe à double pile Haydon Kerk série 28000 nema 11. La partie moteur est un moteur pas à pas Nema 11 de 1,8 degré 0,75 A de 46 mm, et elle est intégrée à une vis mère de 4,76 mm (0,1874 ") de diamètre et 250 mm (9,8425") de longueur et un écrou à vis POM, la course linéaire est de 2,54 mm (0,1 ") par tour.

Spécification électrique

• Numéro du modèle: 11LS18-07541-250E
• Type de moteur: Moteur pas à pas linéaire external
• Angle par pas: 1,8°
• Poussée minimale: 15N (300pps)
• Courant/phase: 0,75A
• Résistance de Phase: 6,7ohms
• Tension nominale: 5V
• Inductance de Phase: 5,8mH±20%(1KHz)

Spécification physique

• Dimension de la bride: 28 x 28mm
• Longueur du moteur: 46mm
• Longueur de vis-mère: 250mm(9,8425")
• Diamètre de la vis-mère: Φ4,76mm(0,1874")
• Résolution / pas: 0,0254mm(0,001" )
• Plomb: 5,08mm(0,2")
• Nombre de câble: 4
• Longueur de câble: 300mm
• Poids: 180g

Rapport

Ressources

• Fiche de données: 11LS18-07541-250E.pdf
