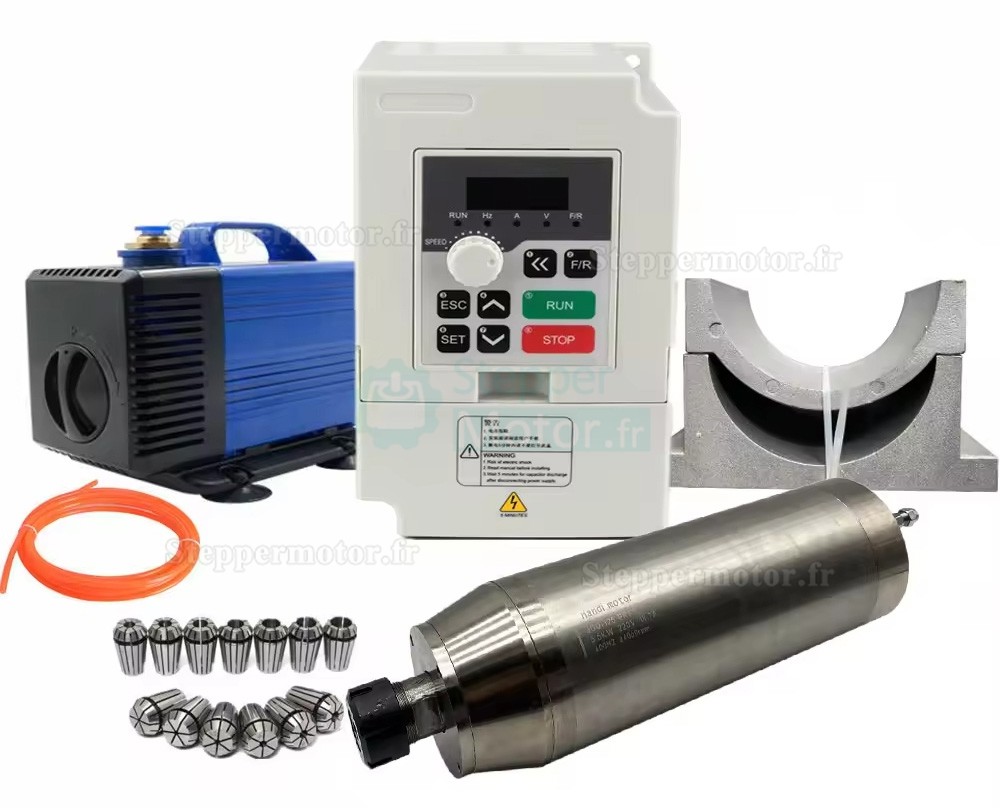

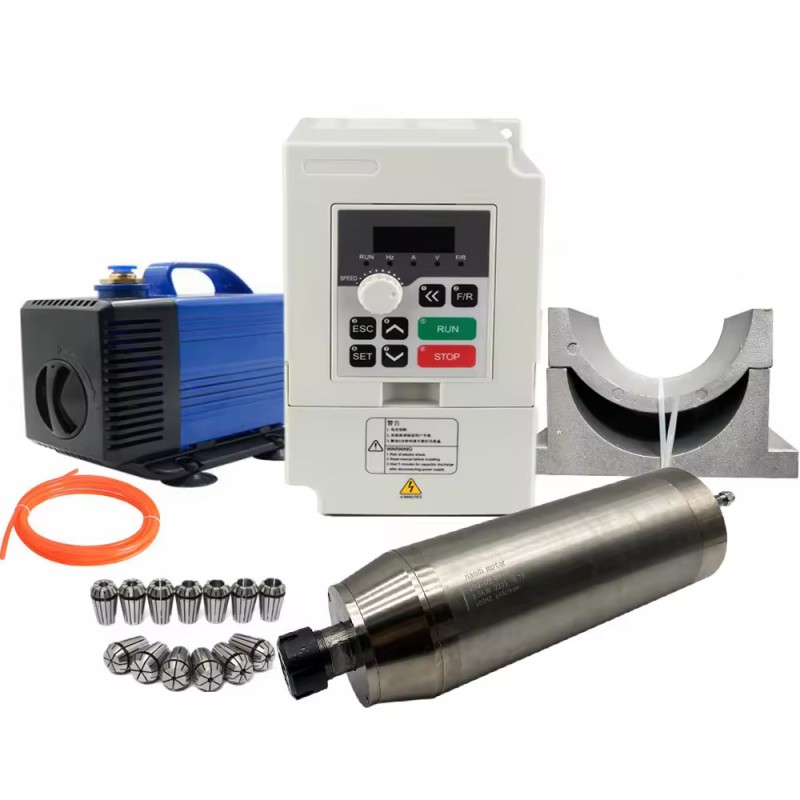

5,5kW 220V/380V Kit moteur de broche refroidi par eau JGD-125-ER32 + H100-5.5 avec variateur de fréquence et pompe à eau et 13 pièces pinces ER25 et support

5,5kW 220V/380V Kit moteur de broche refroidi par eau JGD-125-ER32 + H100-5.5 avec variateur de fréquence et pompe à eau et 13 pièces pinces ER25 et support

Paramètres techniques:

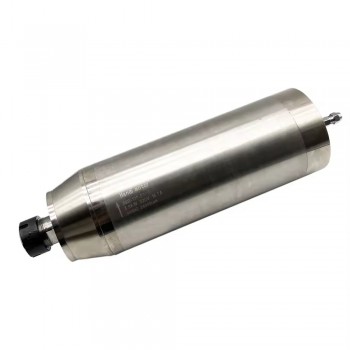

Spécifications du moteur de broche :

• Modèle : JGD-125-ER32
• Puissance nominale : 5,5 kW
• Tension de fonctionnement : 220 V / 380 V (double tension)
• Courant nominal : 18,7 A (pour 220 V) / 11,3 A (pour 380 V)
• Fréquence de fonctionnement : 300 Hz / 400 Hz (double fréquence)
• Vitesse correspondante : 18 000 tr/min (300 Hz)/ 24 000 tr/min (400 Hz)

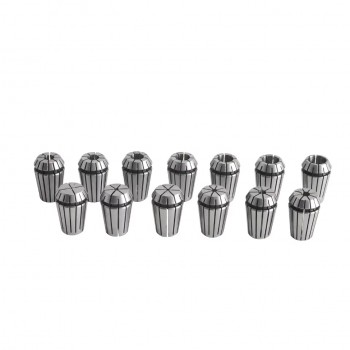

• Système de pince : ER32
• Type de refroidissement : refroidissement par eau
• Couple maximal : 2,18 Nm
• Diamètre : 125 mm
• Fréquence maximale : 400 Hz

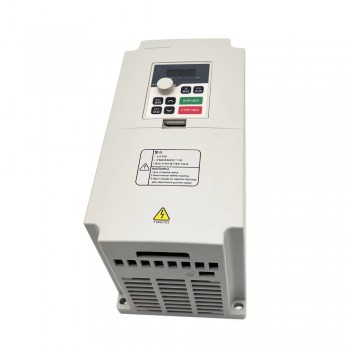

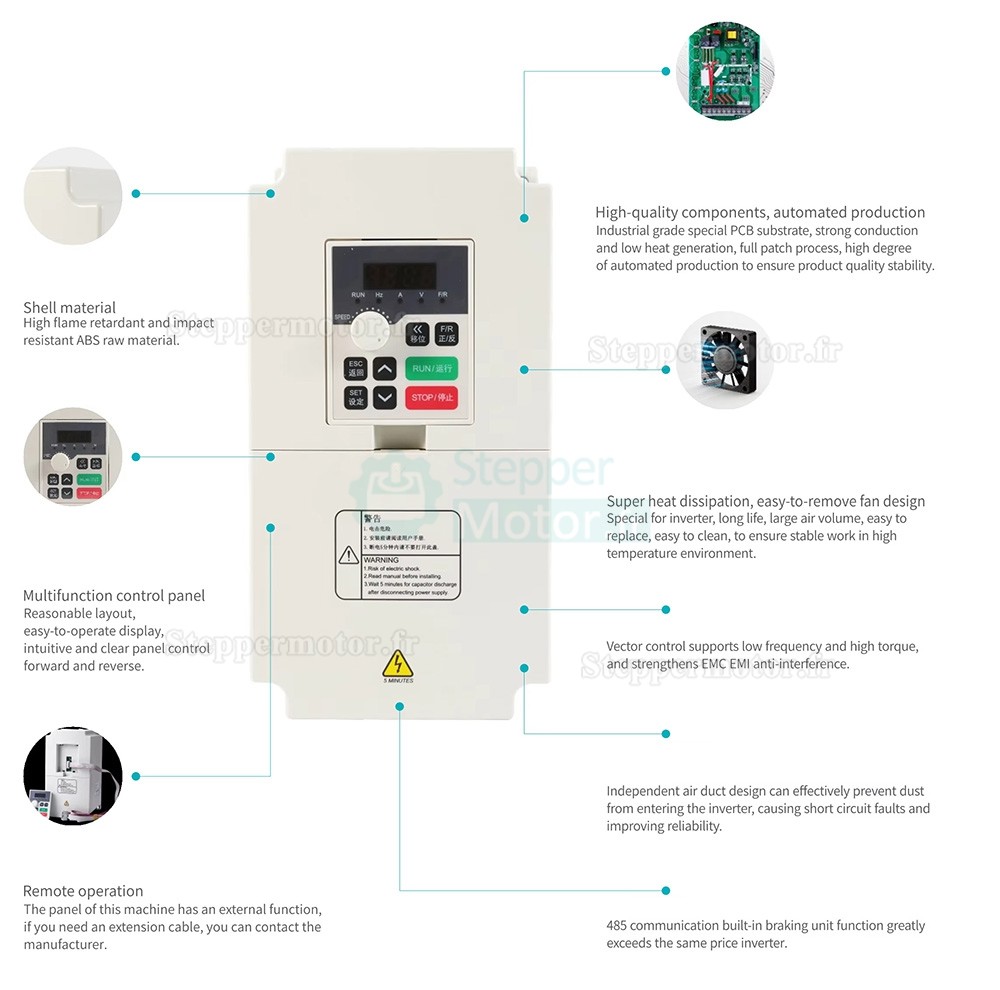

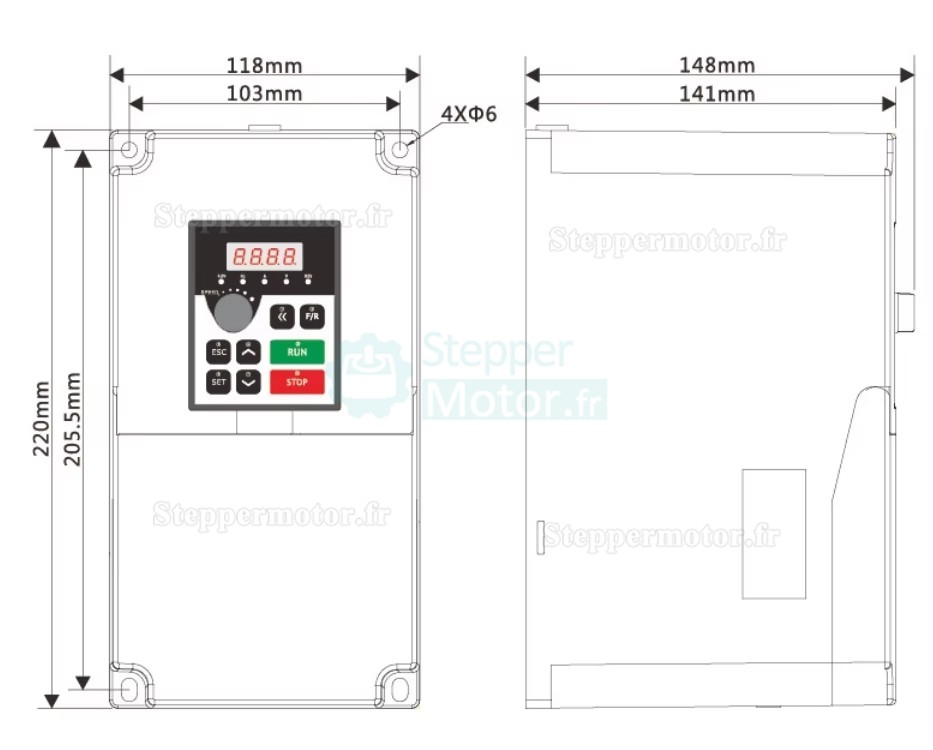

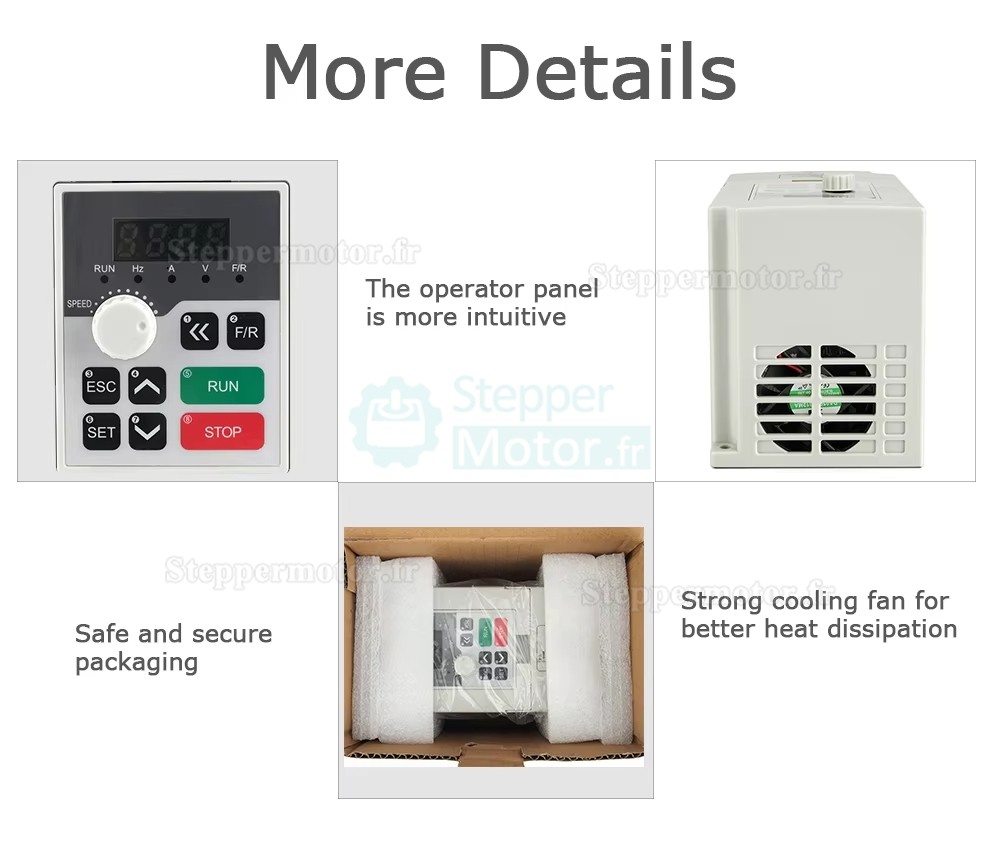

Spécifications du variateur de fréquence (VFD) :

• Modèle : H100-5.5S2 / H100-5.5T4
• Puissance nominale : 5,5 kW
• Alimentation d’entrée : Monophasé 220 V 50/60 Hz (S2) / Triphasé 380 V 50/60 Hz (T4)
• Sortie (vers la broche) : Triphasé 220 V / triphasé 380 V
• Plage de fréquence de sortie : 0 – 1000 Hz
• Poids : 3,5 kg
• Série : H100
• Méthode de contrôle : V/F
• Affichage à quatre chiffres et voyants d’état : affichage de la fréquence, du courant, de la vitesse de rotation, de la tension, du compteur, de la température, du sens de rotation (avant/arrière) et des défauts
• Communication : RS-485
• Température de fonctionnement : −10 °C à +40 °C
• Humidité : 0 à 95 % HR (sans condensation)
• Vibrations : inférieures à 0,5 G

Système de refroidissement par eau :

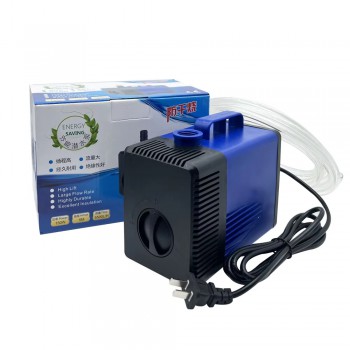

• Pompe : 100 W, 220 V
• Tuyau : 5 m
