4,5kW 380V Kit moteur de broche refroidi par eau JDG-125S.4.5 + H100-5.5S2/T4-1A avec variateur de fréquence et pompe à eau et 13 pièces pinces ER25 et support

4,5kW 380V Kit moteur de broche refroidi par eau JDG-125S.4.5 + H100-5.5S2/T4-1A avec variateur de fréquence et pompe à eau et 13 pièces pinces ER25 et support

Paramètres techniques

Spécifications du moteur de broche :

• Modèle : JGD-125S-4.5KW
• Puissance nominale : 4,5 kW
• Tension de fonctionnement : 380 V
• Courant nominal : 9,3 A
• Fréquence de fonctionnement : 300 Hz
• Vitesse de rotation : 24 000 tr/min
• Poids net : 22 kg
• Type de refroidissement : refroidissement par eau
• Système de pince : ER25
• Couple maximal : 2,5 Nm
• Diamètre : 125 mm
• Fréquence maximale : 400 Hz
• Capacité des pinces : compatible avec des diamètres de queue de 3 mm à 15 mm

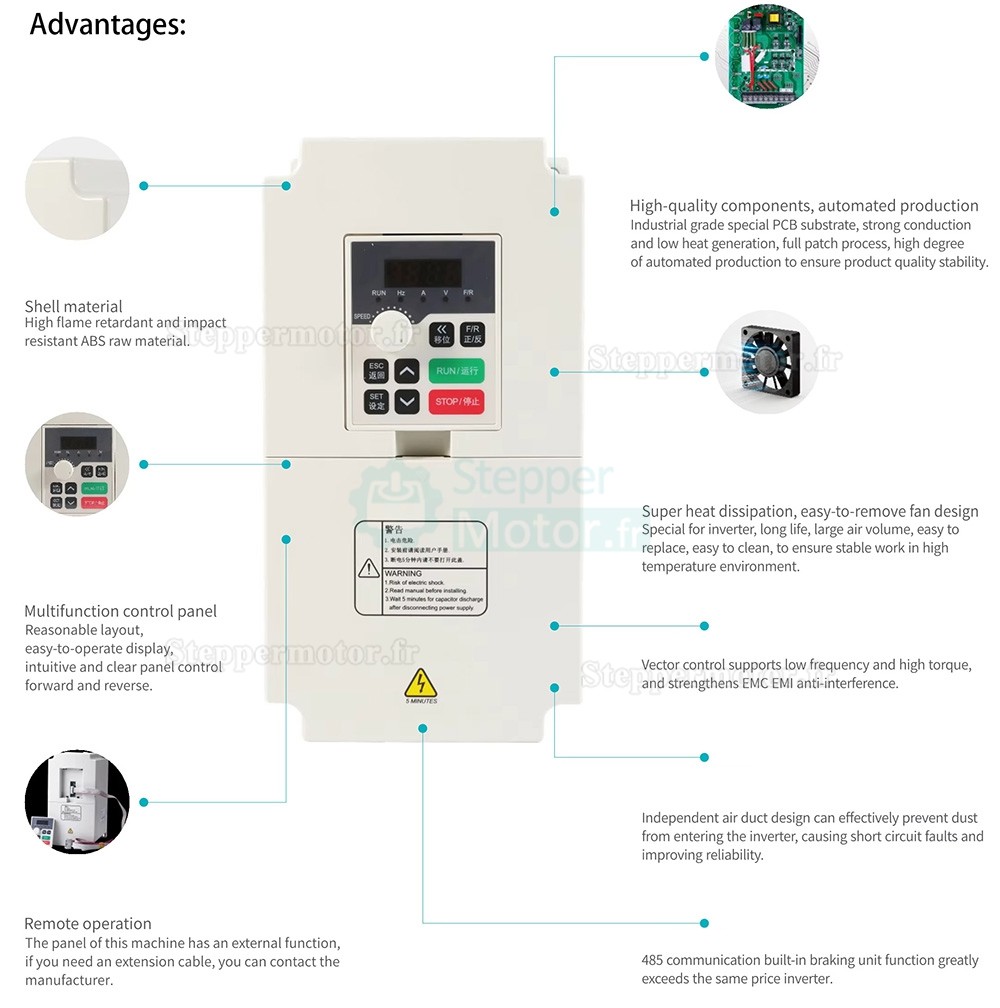

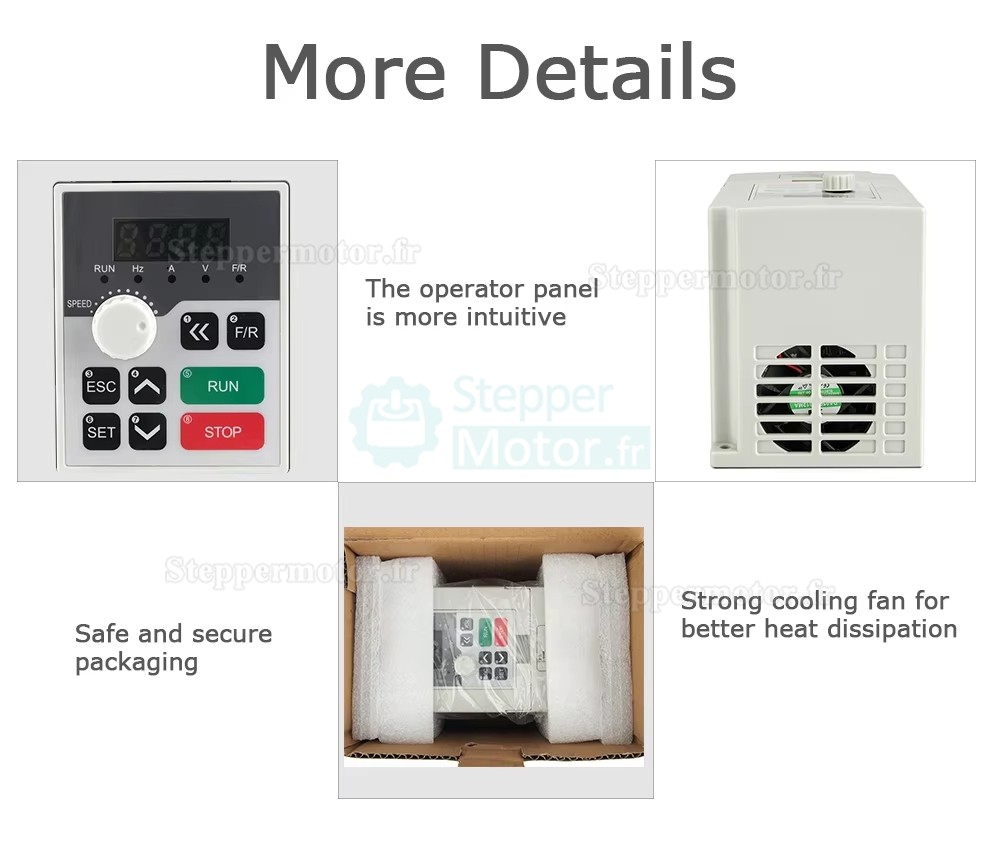

Spécifications du variateur de fréquence (VFD) :

• Modèle : H100-5.5S2-B1 / H100-5.5T4-B1
• Puissance : 5,5 kW
• Type : variateur DC/AC
• Type d’entrée :
• Monophasé 220 V
• Triphasé 380 V
• Fréquence de sortie : 0,1 – 1000 Hz
• Tension de sortie : Monophasé 220 V / Triphasé 380 V
• Courant de sortie : 25 A (220 V) / 12,5 A (380 V)
• Poids : 4 kg
• Dimensions (L × l × H) : 118 × 220 × 141,5 mm
• Série : H100
• Méthode de contrôle : V/F
• Affichage à quatre chiffres et voyants d’état : affichage de la fréquence, du courant, de la vitesse de rotation, de la tension, du compteur, de la température, du sens de rotation (avant/arrière) et des défauts
• Communication : RS-485
• Température de fonctionnement : −10 °C à +40 °C
• Humidité : 0 à 95 % HR (sans condensation)
• Vibrations : inférieures à 0,5 G

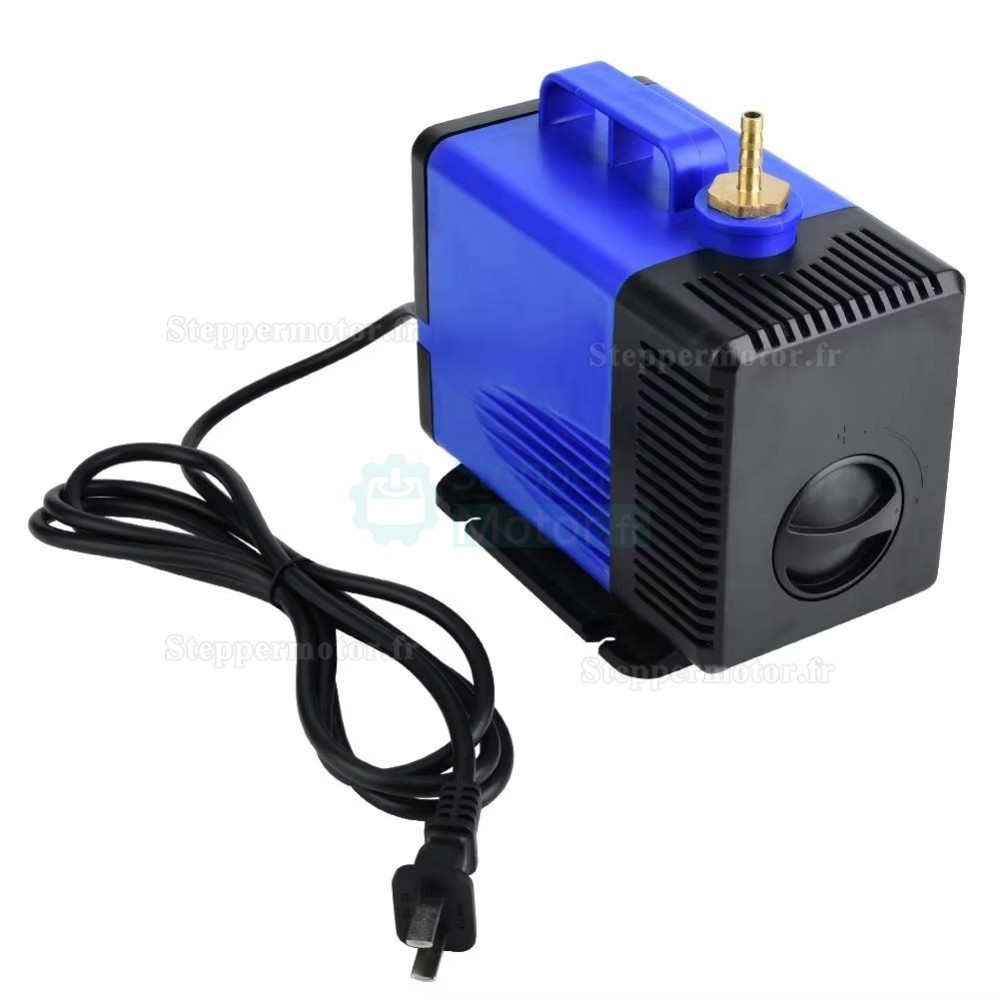

Pompe de circulation d’eau :

• Puissance de la pompe : 100 W

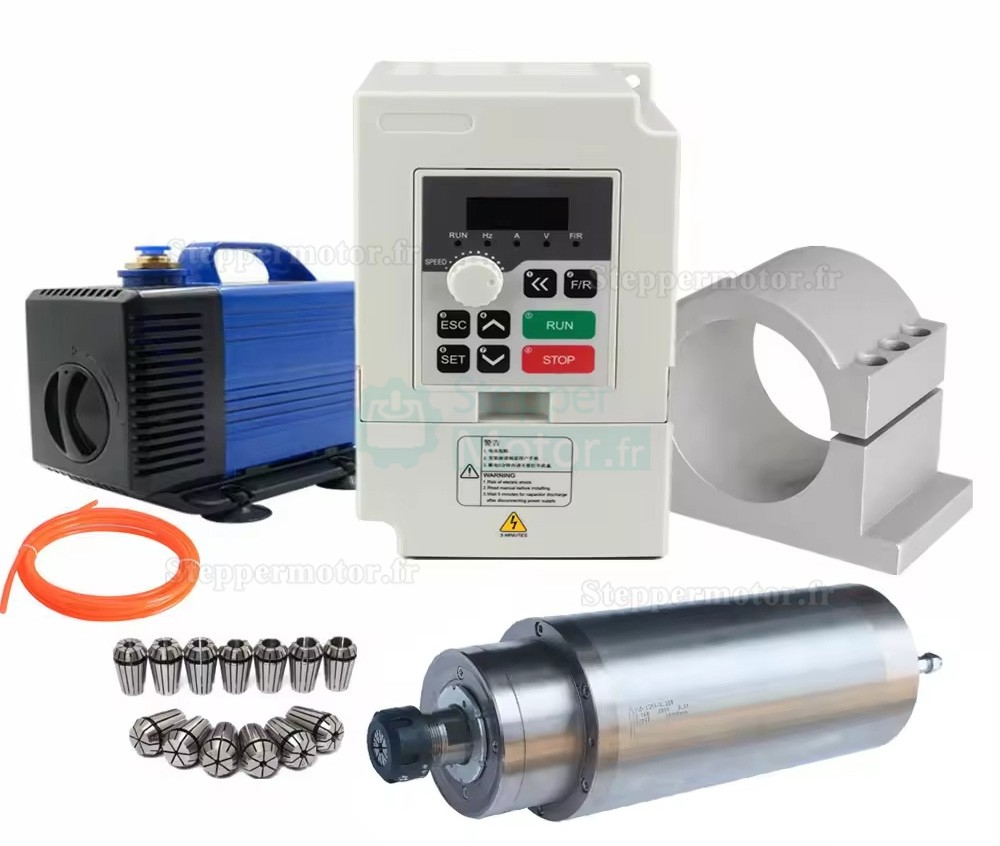

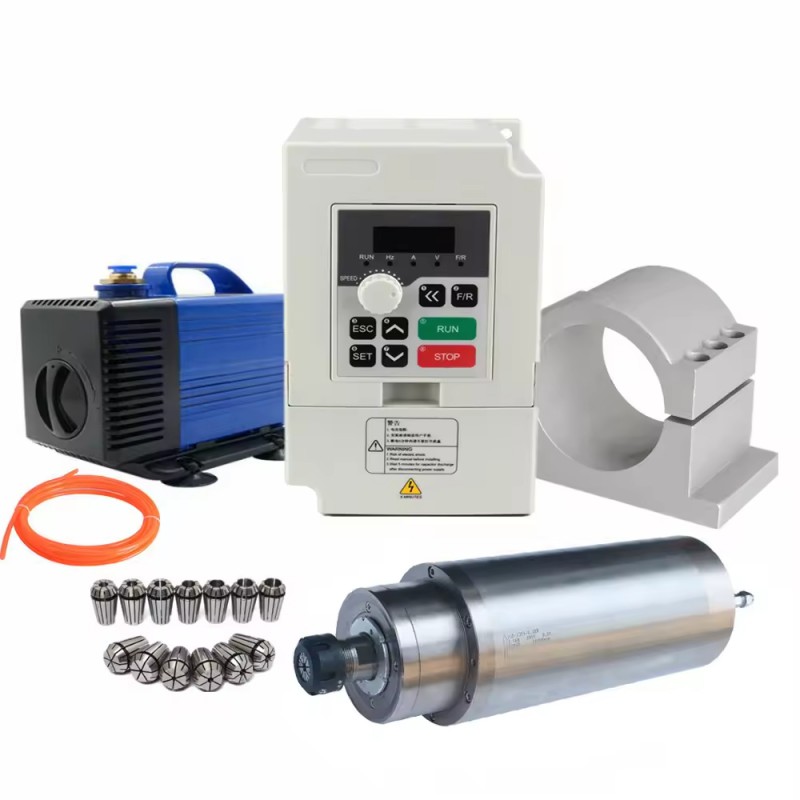

Liste de conditionnement :

• Moteur de broche : Ø125 mm, 4,5 kW, refroidissement par eau – 1 pièce
• Variateur de fréquence (VFD) : 5,5 kW (modèle : H100-5.5S2/T4-1A) – 1 pièce
• Support de broche : pour broche Ø125 mm – 1 pièce
• Pompe à eau : 100 W – 1 pièce

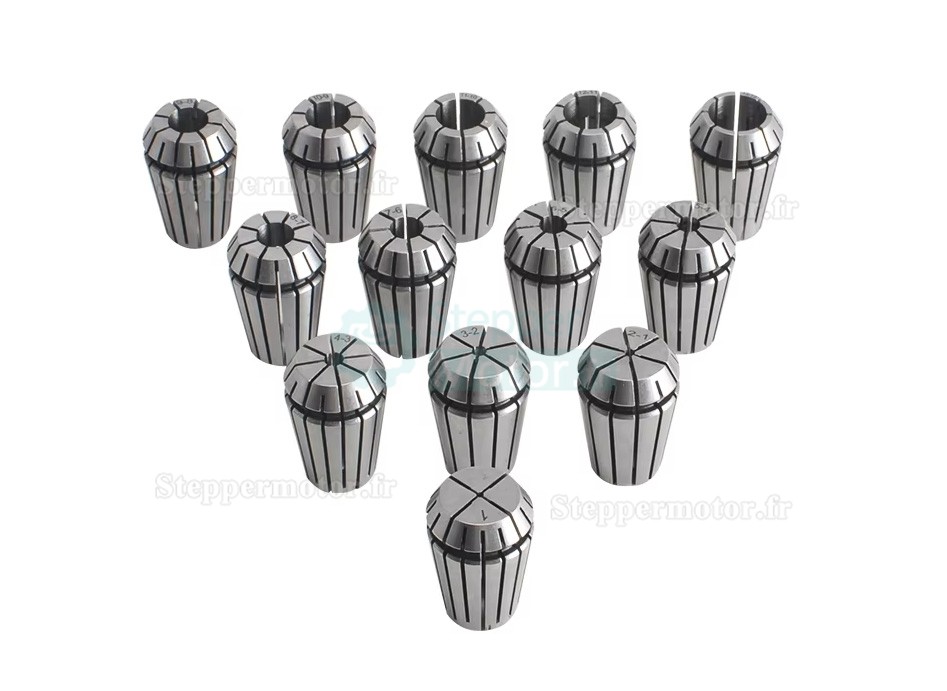

• Jeu de pinces ER25 : 3 mm à 15 mm (13 pièces)
