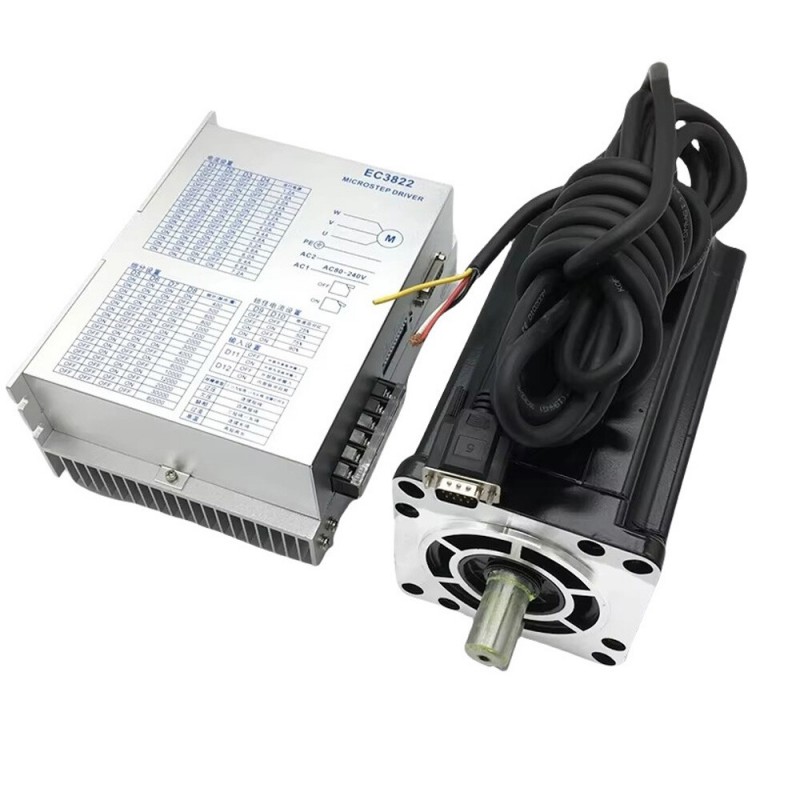

Kit moteur pas à pas triphasé et driver Nema 42 110BYG16060A3J19+EC3822 12/16/20 Nm 1,2° pour fraiseuse CNC robuste

Kit moteur pas à pas triphasé et driver Nema 42 110BYG16060A3J19+EC3822 12/16/20 Nm 1,2° pour fraiseuse CNC robuste

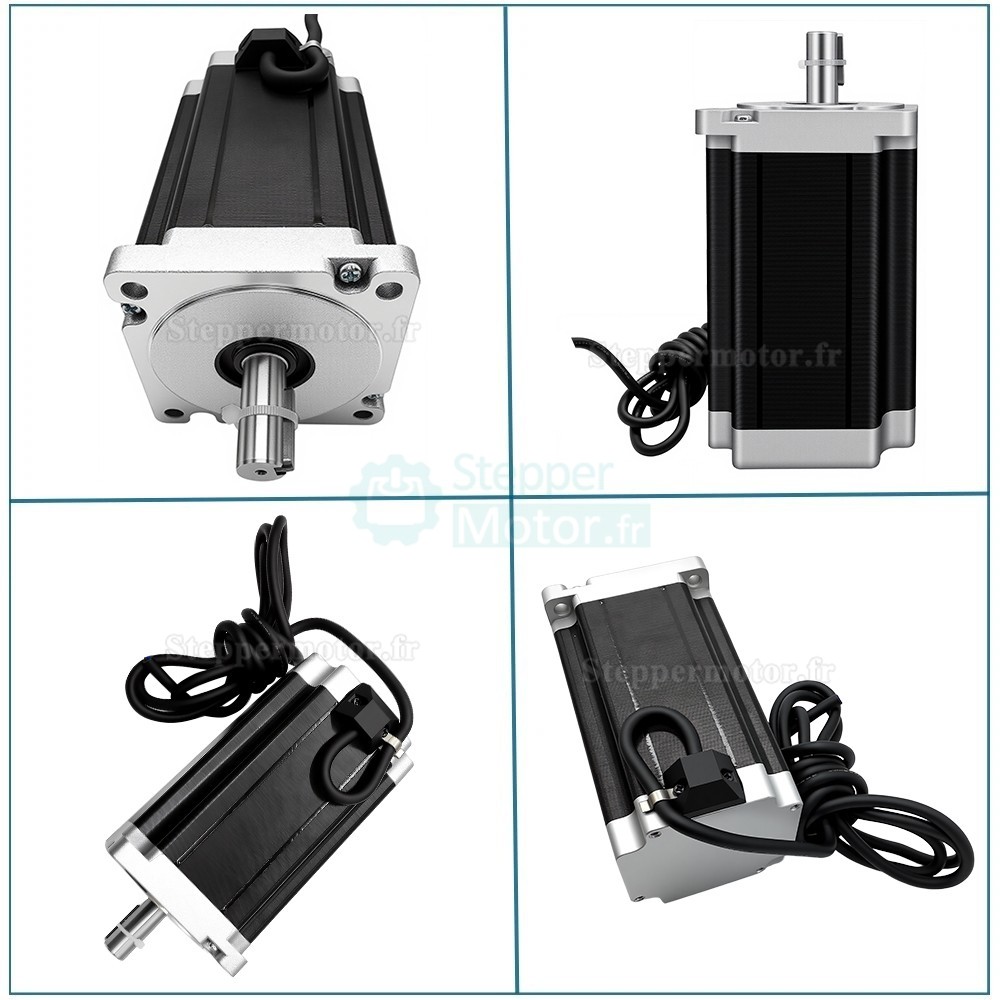

Il s'agit d'un moteur pas à pas triphasé avec fonction de mémorisation de phase (reprend sa position après rétablissement de l'alimentation). Corps en fonte avec un arbre claveté de 19 mm.

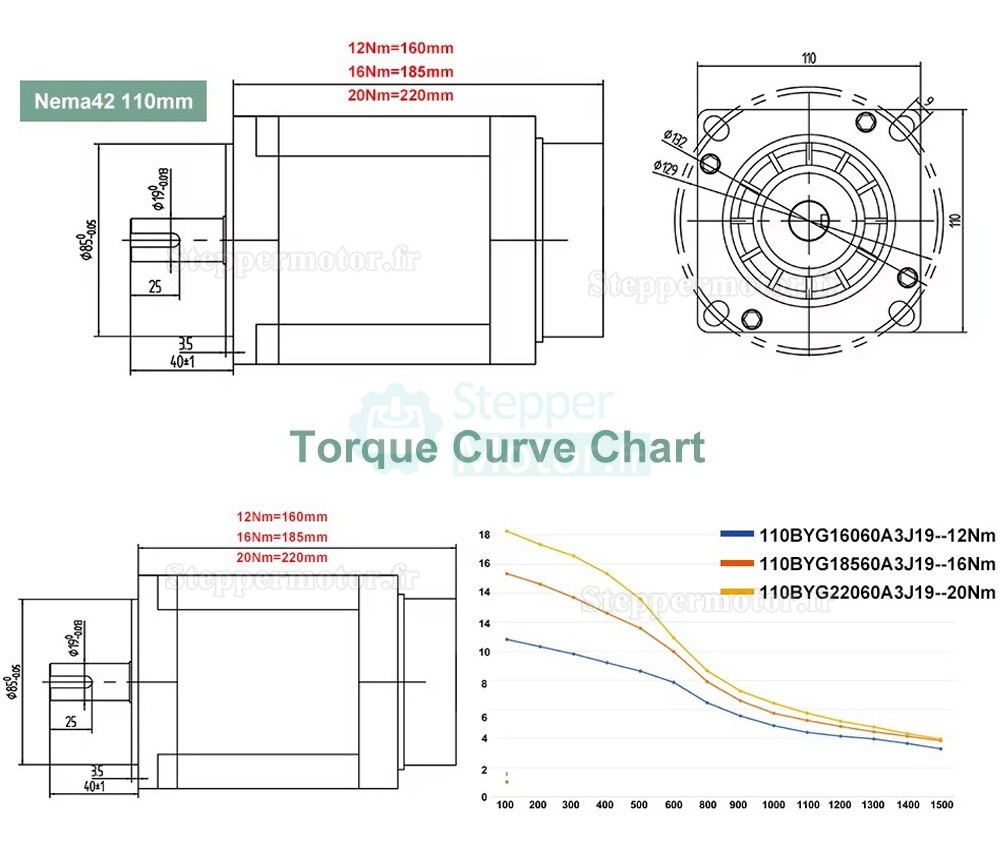

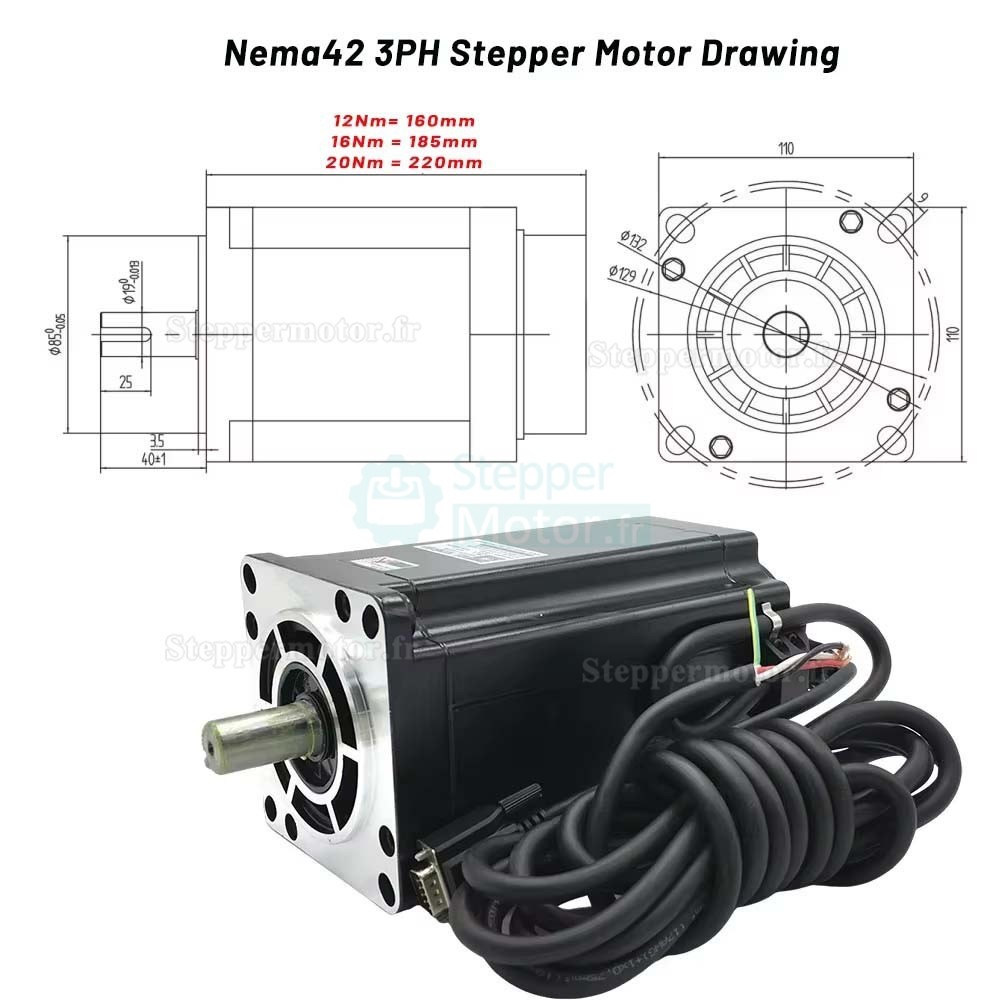

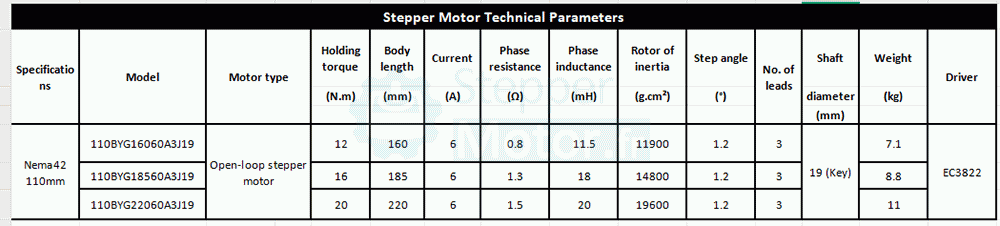

Spécifications du moteur :
Phase : 3 phases
Angle de pas : 1,2°
Couple de maintien : 12 / 16 / 20 N.m
Longueur du corps : 160 / 185 / 220 mm
Courant nominal : 6 A
Nombre de câbles : 3
Diamètre de l'arbre : 19 mm (avec rainure de clavette)
Résistance par phase : 1,5 Ω
Inductance par phase : 20 mH
Inertie du rotor : 19 600 g·cm²

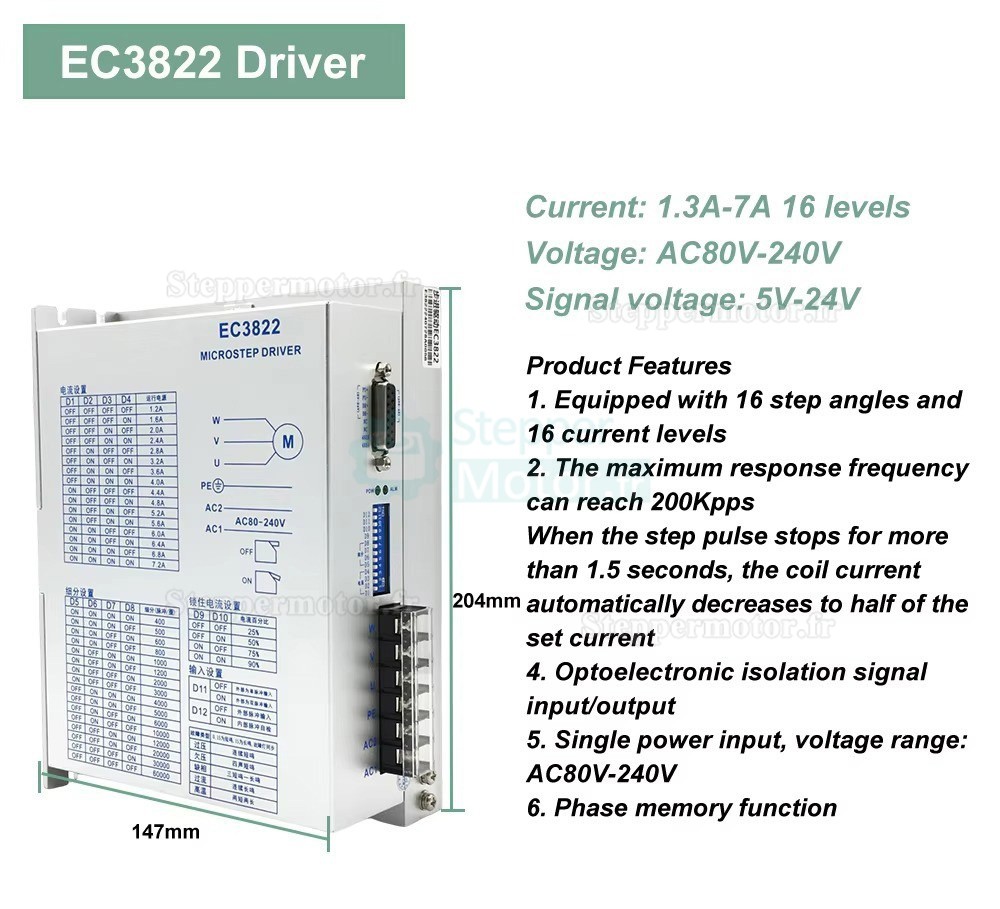

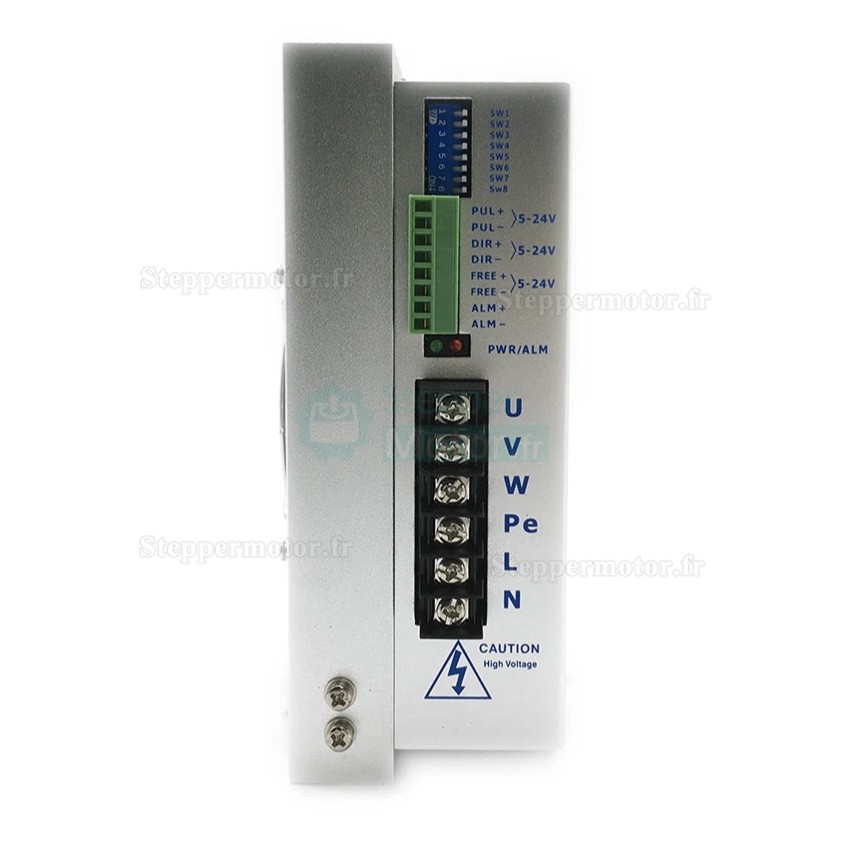

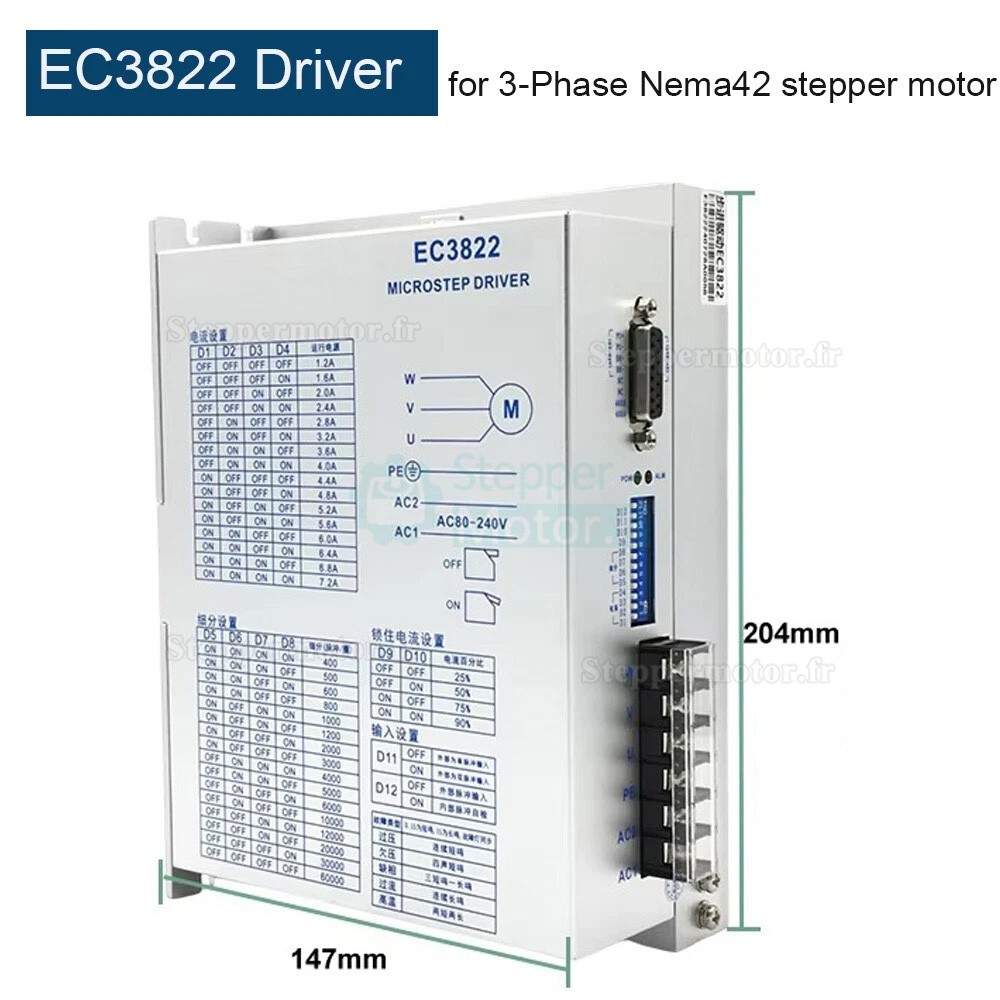

Driver de moteur pas à pas EC3822 :
Driver pour moteur pas à pas triphasé basé sur un contrôle DSP.
Plage de tension d'entrée : AC 80–240 V, entrée d'alimentation unique.
Fournit 16 réglages d'angle de micropas et 16 réglages de courant.
Fréquence de réponse maximale du signal d'entrée : 200 kpps.
Réduit le courant de la bobine à 50 % de la valeur définie en l'absence d'impulsions de pas pendant plus de 1,5 s.
Entrée et sortie du signal de contrôle isolées optiquement.
Convient pour l'appairage avec moteurs pas à pas triphasés en boucle ouverte de 86 mm/110 mm, avec un courant de phase < 6 A.
Supporte la connexion directe au secteur AC 110–220 V sans alimentation à découpage externe.

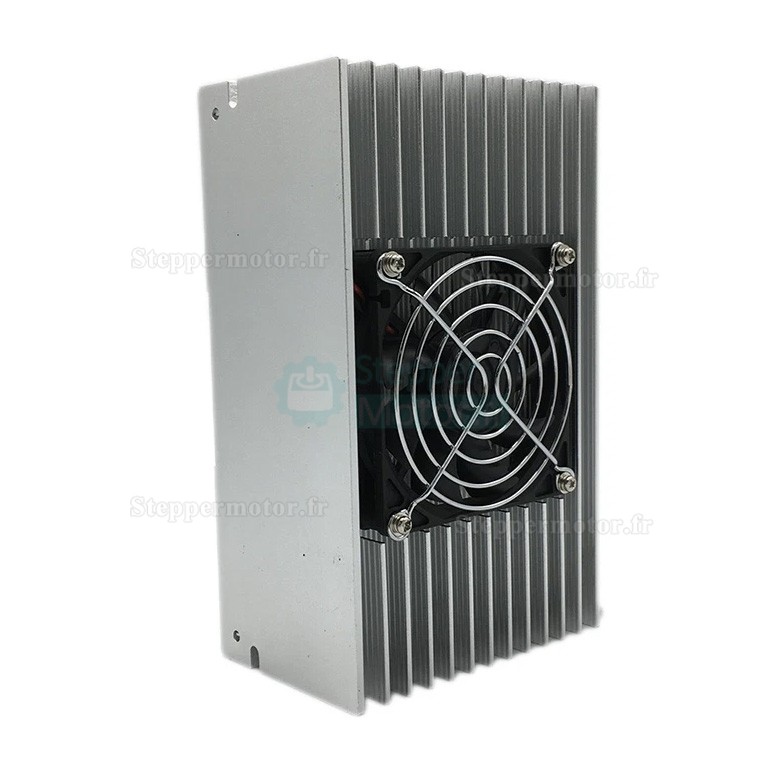

Structure de boîtier métallique.
