Moteur pas à pas en boucle fermée Nema 42 110BYG18560A3J19 1,2° triphasé 12/16/20Nm
Achat immédiat:€124,08
Moteur pas à pas en boucle fermée Nema 42 110BYG18560A3J19 1,2° triphasé 12/16/20Nm

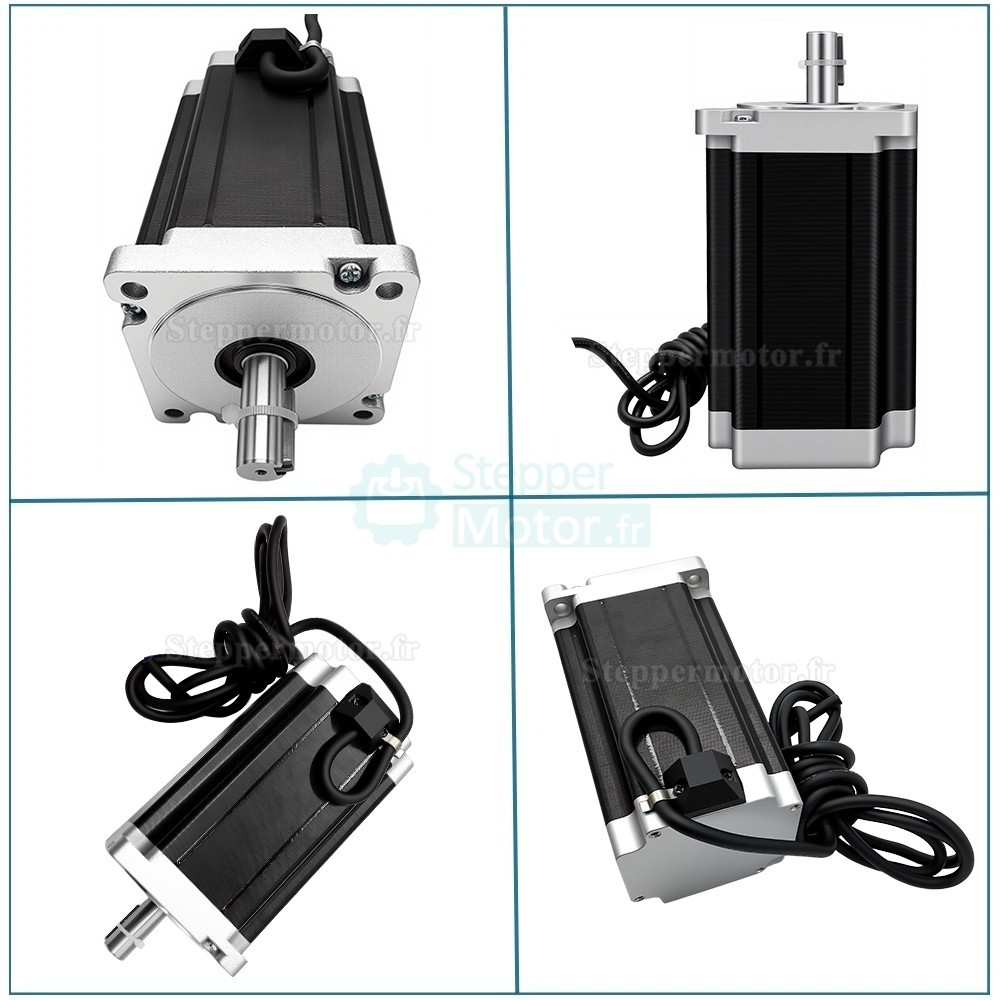

Il s'agit d'un moteur pas à pas triphasé avec fonction de mémorisation de phase (reprend sa position après rétablissement de l'alimentation). Corps en fonte avec un arbre claveté de 19 mm.
Spécifications :
Phase : 3 phases
Angle de pas : 1,2°
Couple de maintien : 12 / 16 / 20 N.m

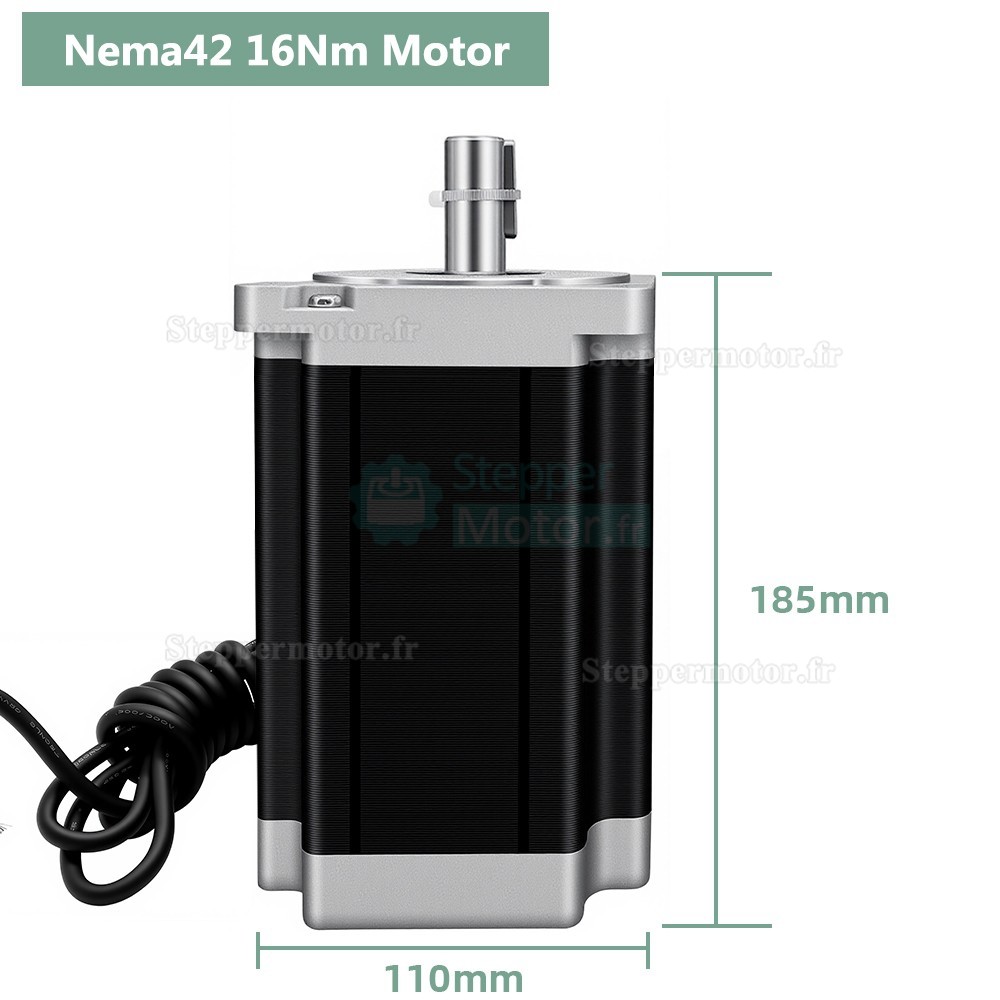

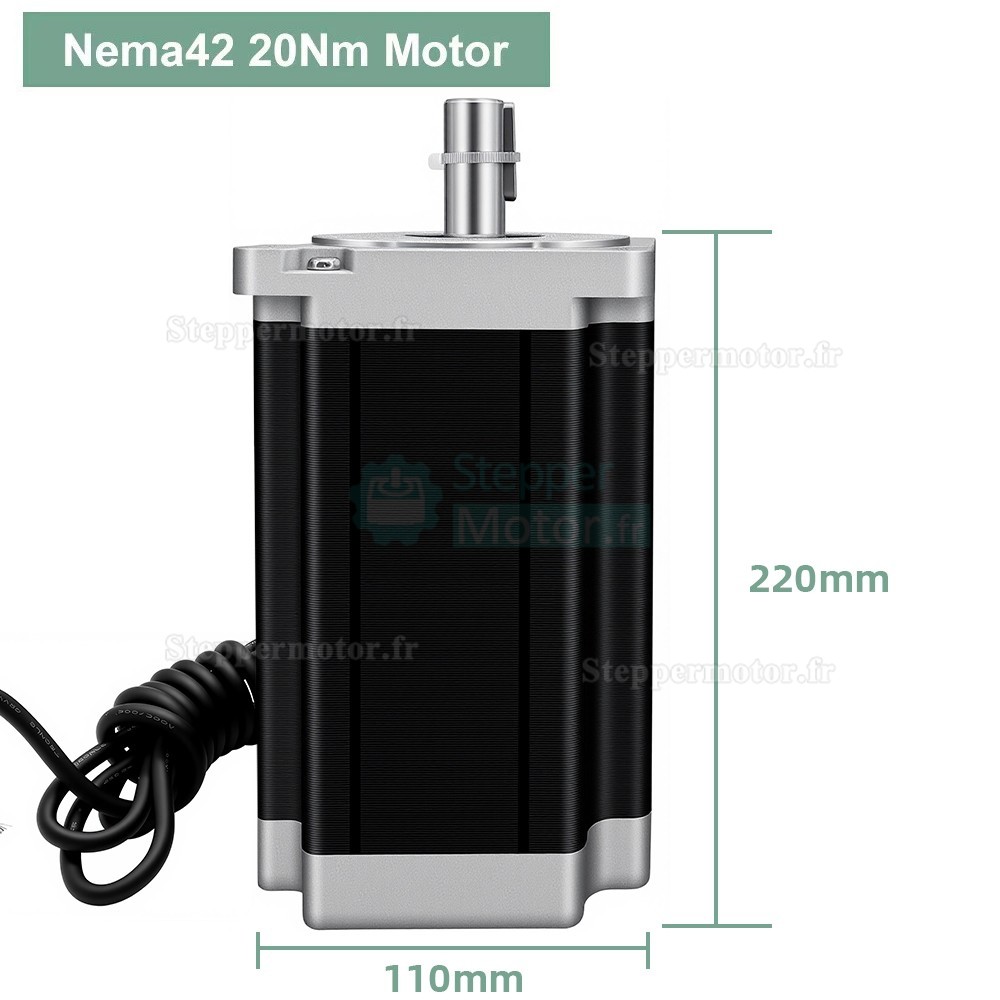

Longueur du corps : 160 / 185 / 220 mm
Courant nominal : 6 A
Nombre de câbles : 3
Diamètre de l'arbre : 19 mm (avec rainure de clavette)
Résistance par phase : 1,5 Ω
Inductance par phase : 20 mH
Inertie du rotor : 19 600 g·cm²
Poids : 11 kg
.jpg "Moteur pas à pas en boucle fermée Nema 42 110BYG18560A3J19 1,2° triphasé 12/16/20Nm")
.jpg "Moteur pas à pas en boucle fermée Nema 42 110BYG18560A3J19 1,2° triphasé 12/16/20Nm")
.jpg "Moteur pas à pas en boucle fermée Nema 42 110BYG18560A3J19 1,2° triphasé 12/16/20Nm")
.jpg "Moteur pas à pas en boucle fermée Nema 42 110BYG18560A3J19 1,2° triphasé 12/16/20Nm")
.jpg "Moteur pas à pas en boucle fermée Nema 42 110BYG18560A3J19 1,2° triphasé 12/16/20Nm")
.jpg "Moteur pas à pas en boucle fermée Nema 42 110BYG18560A3J19 1,2° triphasé 12/16/20Nm")
.jpg "Moteur pas à pas en boucle fermée Nema 42 110BYG18560A3J19 1,2° triphasé 12/16/20Nm")
| Spécification électrique | |
|---|---|
| Couple de maintien maximal (Nm) | 12 / 16 / 20 |
| Bipolaires / Unipolaire | Bipolaires |
| Courant Nominal (A) | 6 |
| Angle par pas(°) | 1.2 |
| Nombre de phases | 3 |
| Boucle ouverte/boucle fermée | Boucle ouverte |
| Couple de maintien (Ncm) | 1200 / 1600 / 2000 |
| Couple de maintien (oz.in) | 1699.34 / 2265.79 / 2832.24 |
| Inductance de Phase(mH) | 11.5 / 18 / 20 |
| Résistance de Phase(ohm) | 0.8 / 1.3 / 1.5 |
| Spécification physique | |

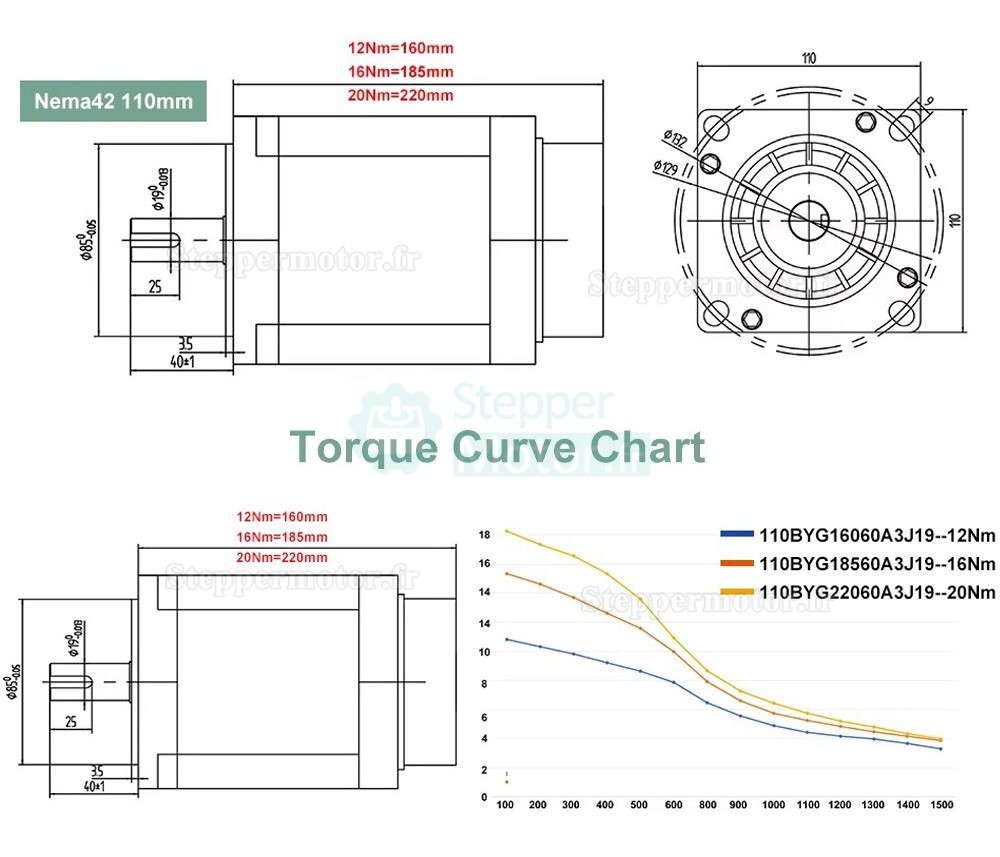

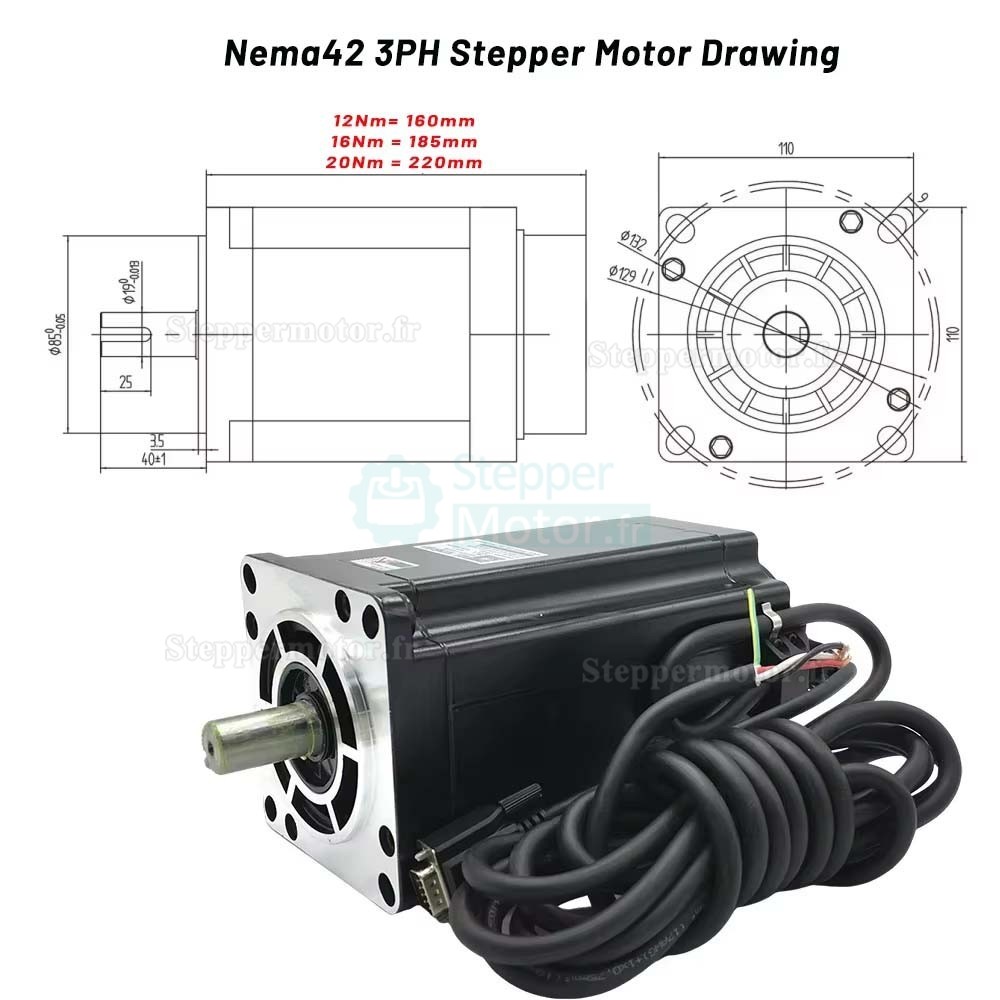

| Longueur de Key-Way | 25 |
| Longueur du moteur(mm) | 160 / 180 / 225 |
| Taille du cadre(mm) | 110 |
| Nombre de câble | 3 |
| Diamètre de l'arbre(mm) | 19 |
| Longueur d'arbre(mm) | 36.5 |
| Type d'arbre | Key-Way |
| Poids(g) | 7100 / 8800 / 11000 |
| Arbre simple/double arbre | Arbre simple |
