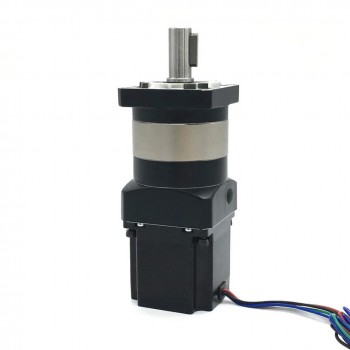

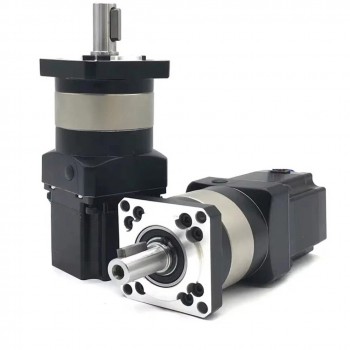

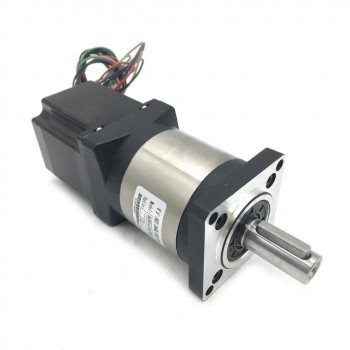

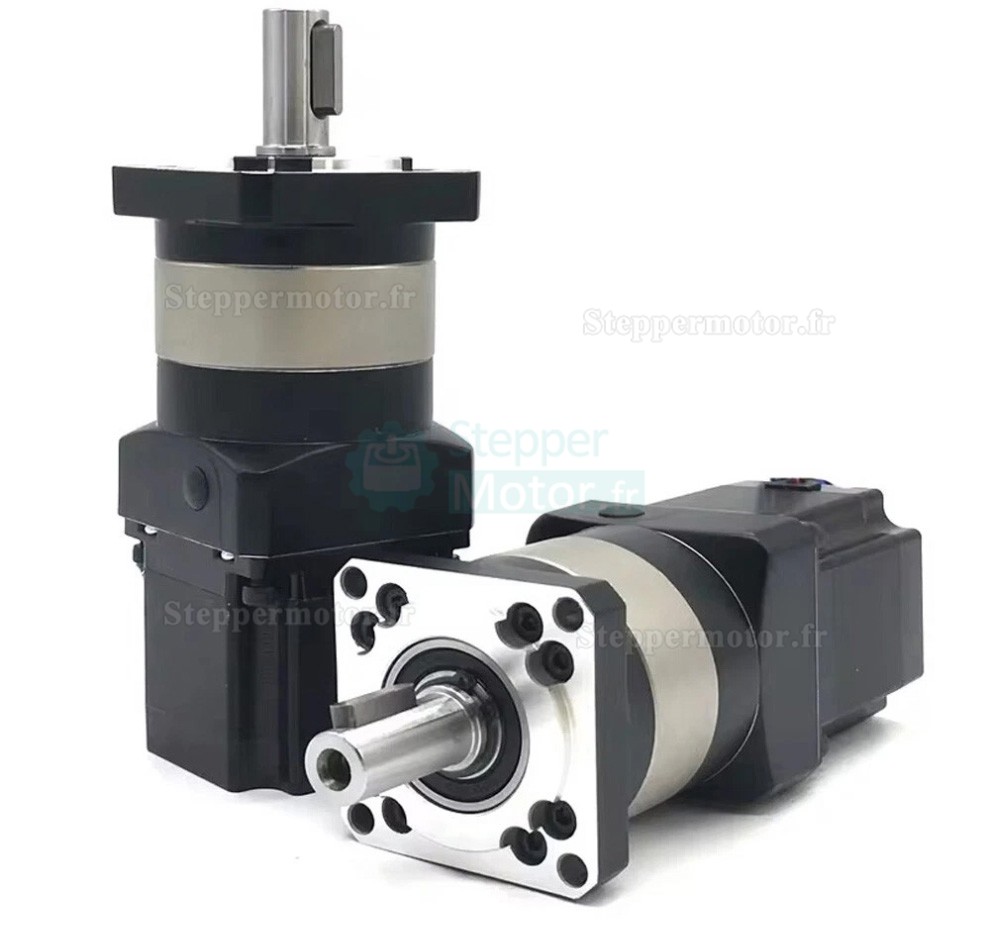

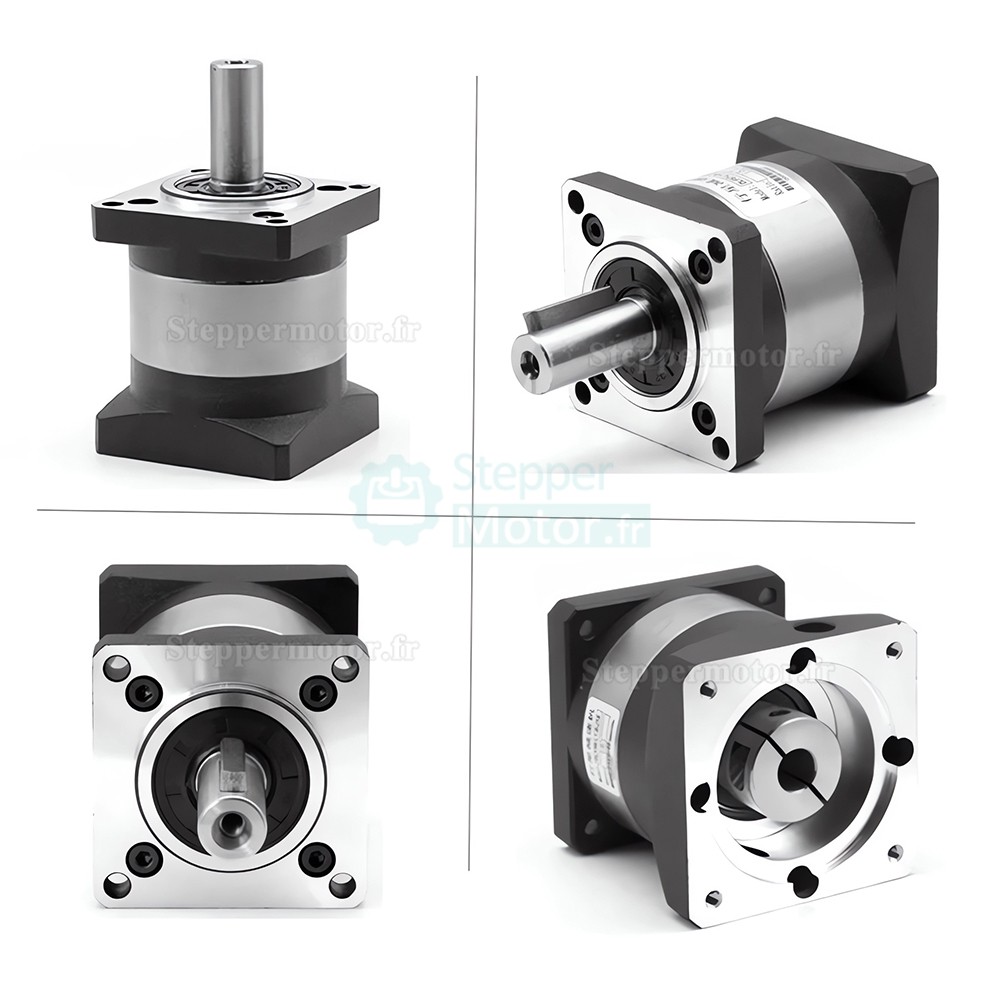

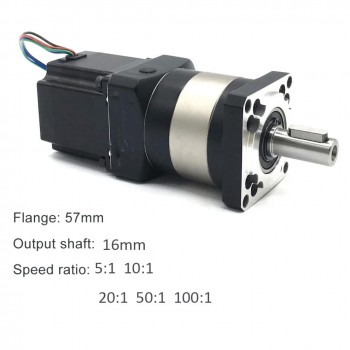

Motoréducteur planétaire Nema 23 DLF+57HS5630A4D avec réducteur planétaire 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1

Motoréducteur planétaire Nema 23 DLF+57HS5630A4D avec réducteur planétaire 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1

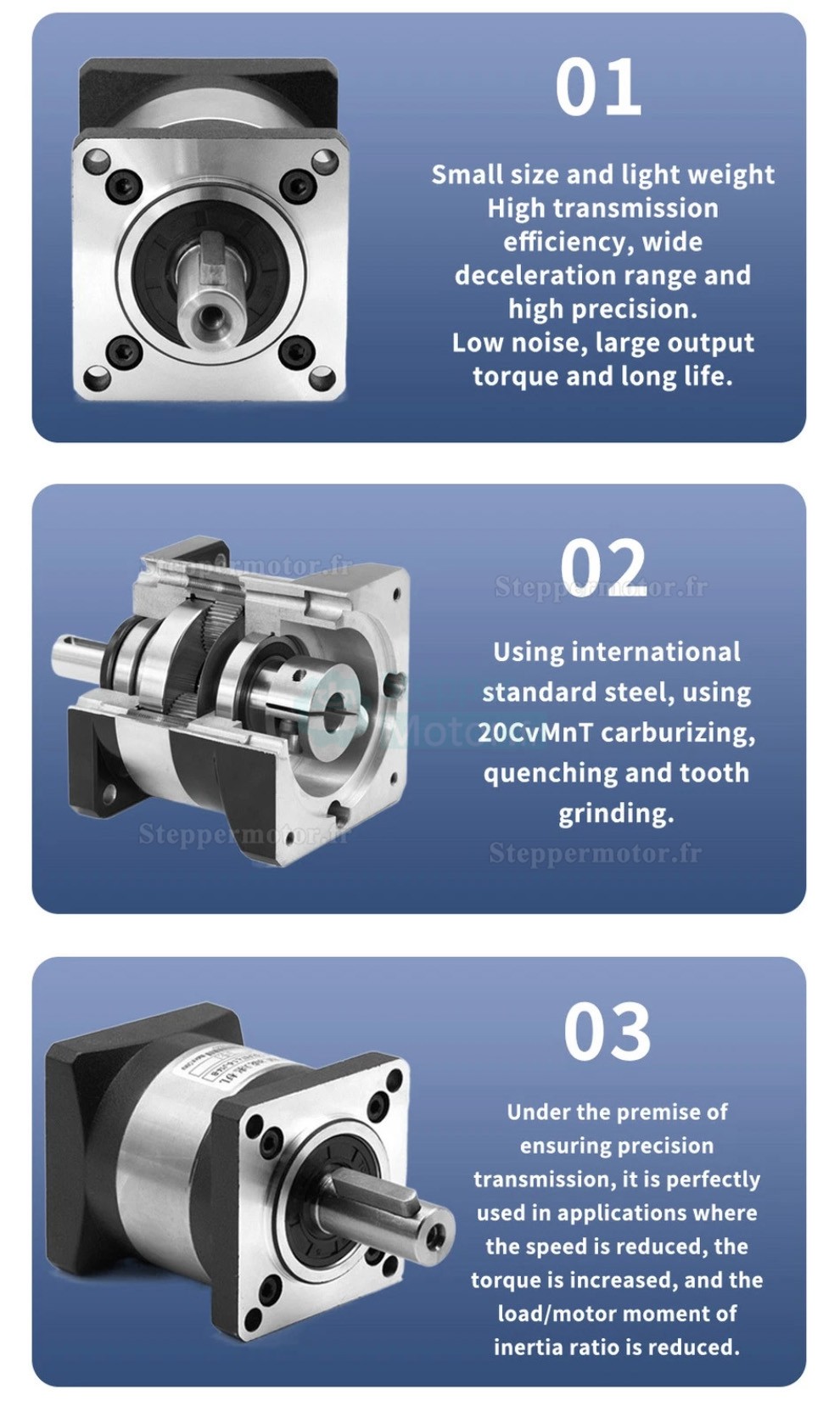

Spécifications :

Rapports de réduction disponibles :

• 1 Étage (L1) : 4:1 / 5:1 / 7:1 / 10:1
• 2 Étages (L2) : 16:1 / 20:1 / 25:1 / 35:1 / 40:1 / 50:1 / 70:1 / 100:1

Jeu de fonctionnement :

1. L1 : ≤ 20 arcmin
2. L2 : ≤ 40 arcmin

Couple de sortie nominal :

• 27 Nm (4:1)
• 29 Nm (5:1)
• 19 Nm (7:1)
• 8 Nm (10:1)
• 30 Nm (16:1 / 20:1 / 40:1)
• 33 Nm (25:1 / 35:1 / 50:1)

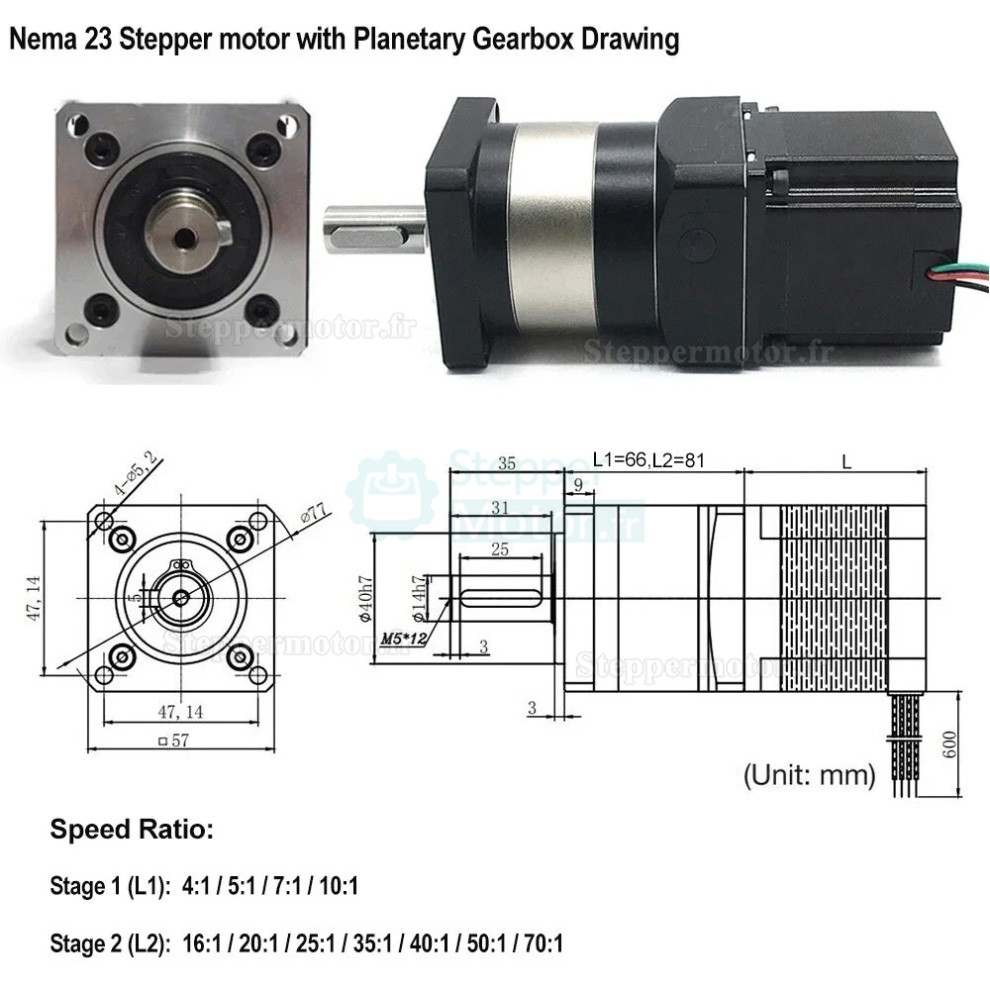

Rendement et dimensions :

• Rendement à pleine charge : L1 ≥ 95 %, L2 ≥ 90 %
• Longueur du corps : L1 = 66 mm, L2 = 81 mm
• Capacité de charge et vitesse :
• Force radiale maximale : 320 N
• Force axiale maximale : 240 N
• Vitesse d'entrée maximale : 4000 tr/min
• Vitesse d'entrée nominale : 3000 tr/min

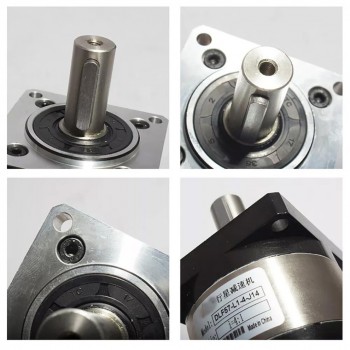

Interface :

• Arbre de sortie : 14 mm
• Manchon de réduction d'arbre : 8 mm à 6,35 mm (pour les applications nécessitant un alésage d'entrée de 6,35 mm)

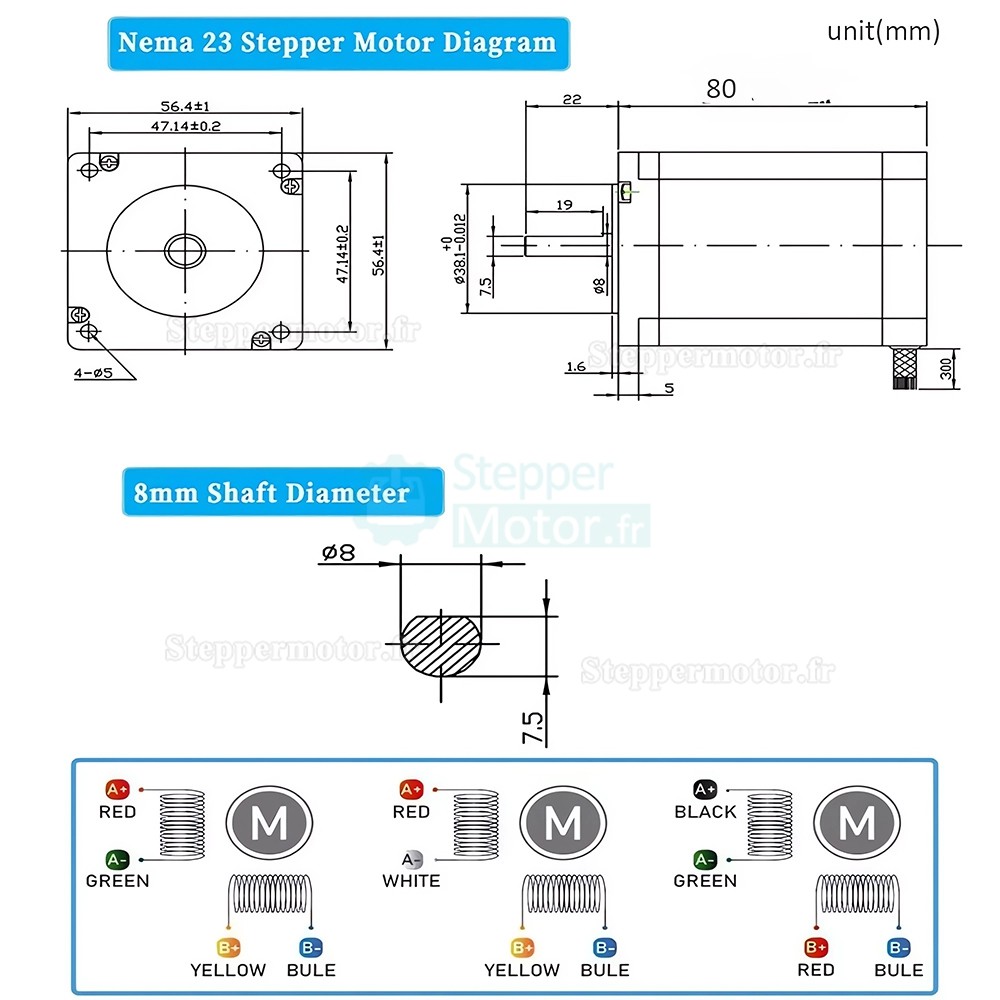

Spécifications du moteur pas à pas NEMA 23 :

• Modèle : 57HS5630A4D
• Dimensions : 57 mm (NEMA 23)
• Longueur du corps : 56 mm (1,2 Nm)
• Courant : 3 A
• Diamètre de l'arbre : 8 mm
• Phases : 2 phases, 4 fils
• Angle de pas : 1,8°
• Longueur du câblage : 1 mètre
• Configuration du pilote : TB6600 ou DM556

Contenu du colis :

• 1 × Réducteur planétaire
• 1 × Clavette
• 4 × Vis de fixation
• 1 × Manchon de réduction d'arbre (8 mm à 6,35 mm)
