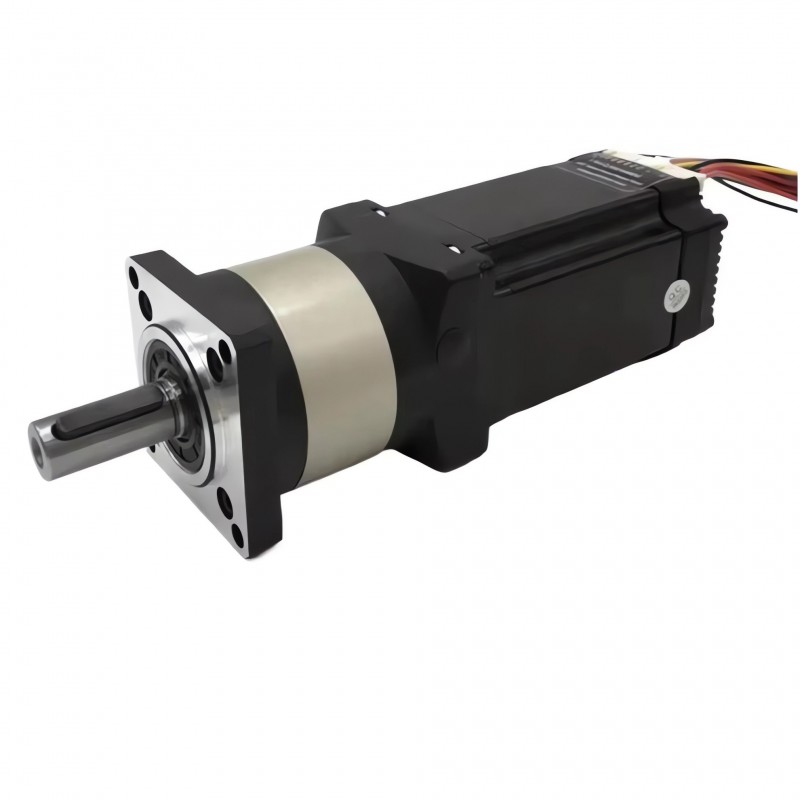

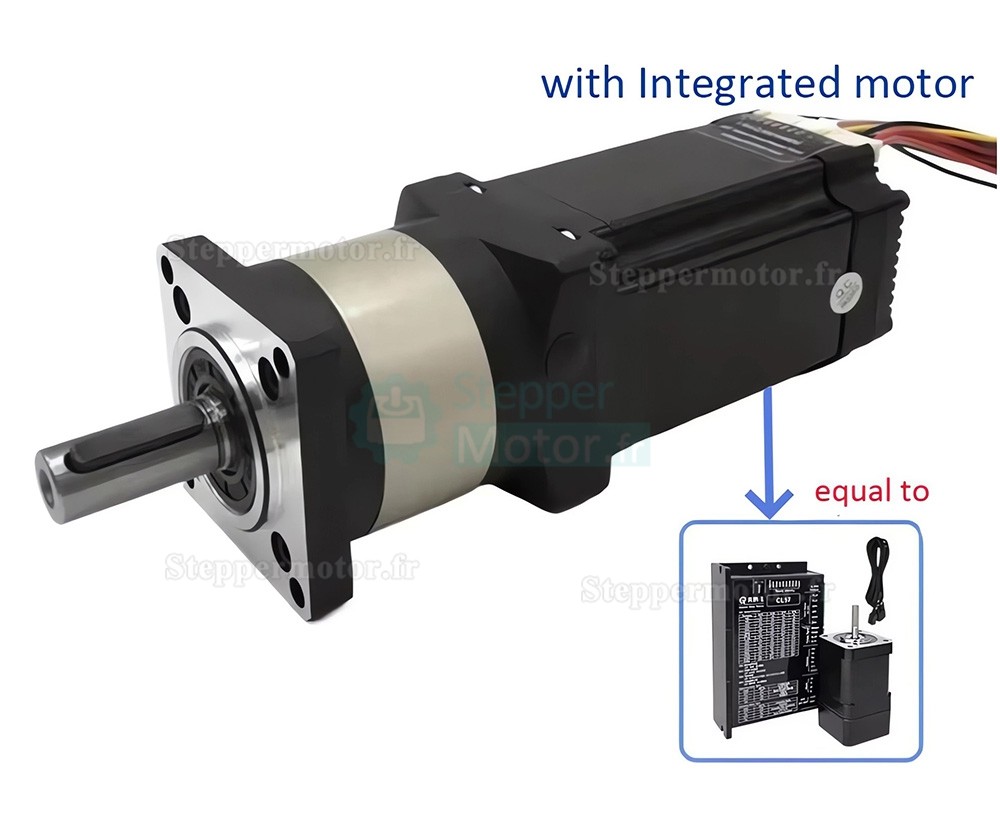

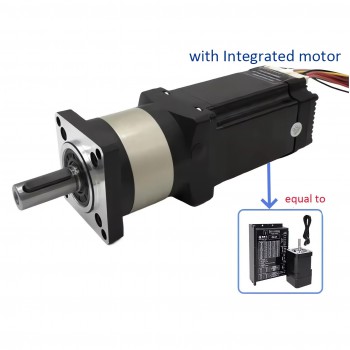

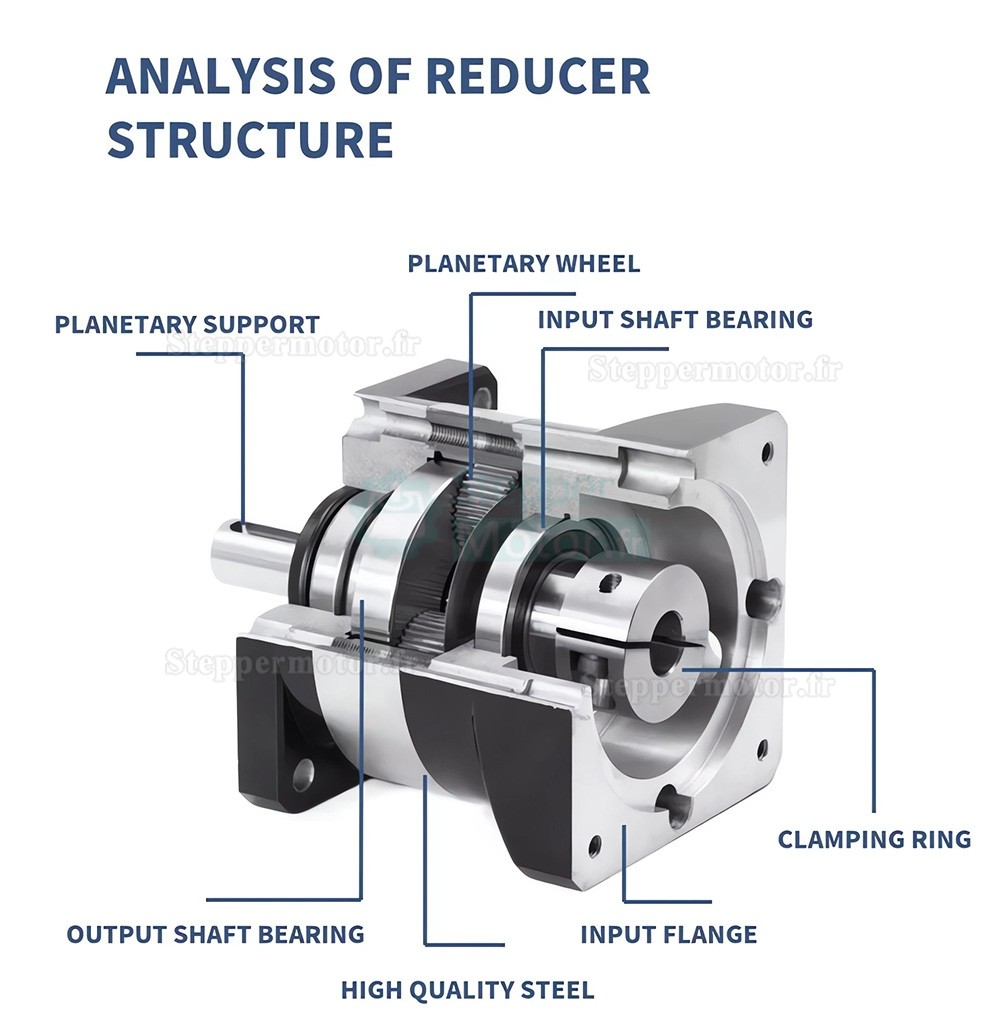

Motoréducteur planétaire Nema 23 DLF+HBT5776C avec réducteur planétaire 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1
- Manuels et Documentation:
Motoréducteur planétaire Nema 23 DLF+HBT5776C avec réducteur planétaire 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1

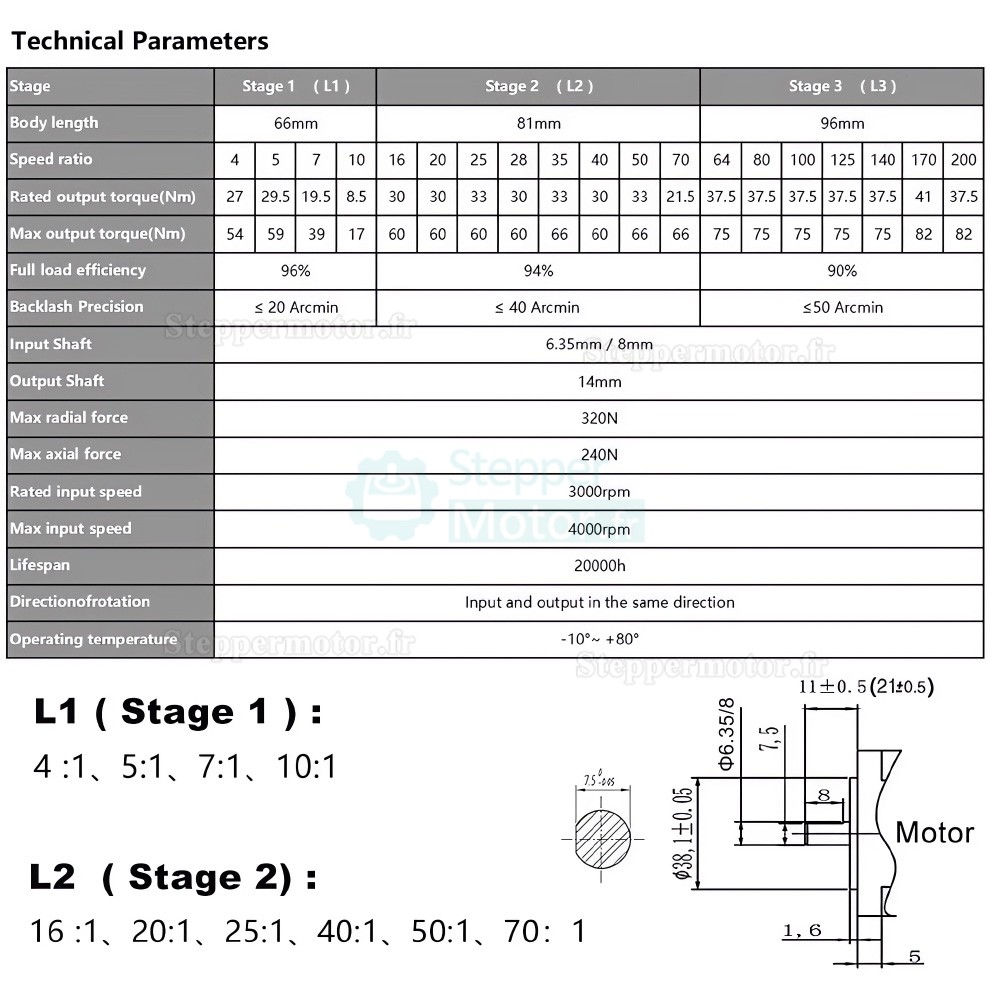

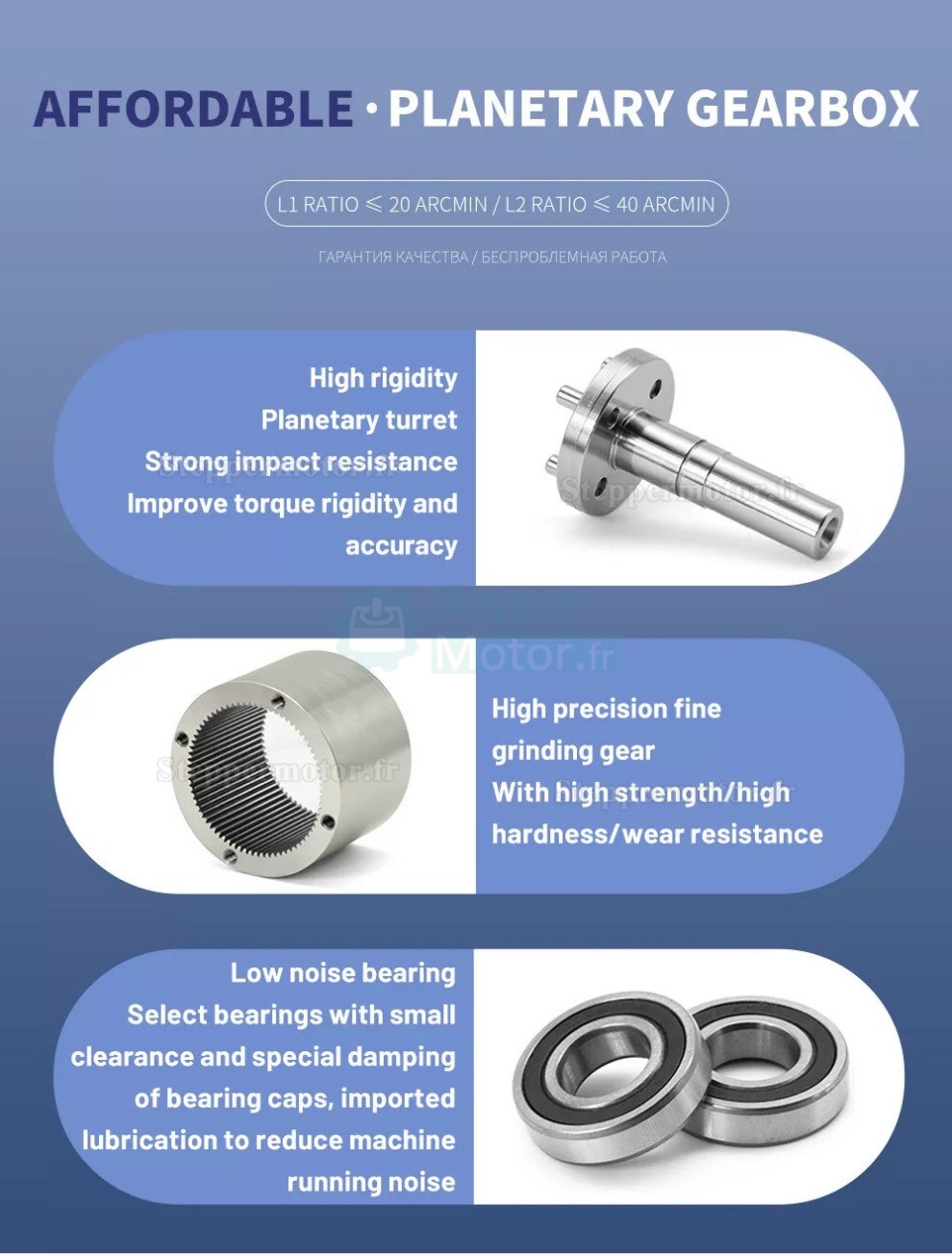

Spécifications :
Rapports de réduction :
Un étage (L1) : 4:1 / 5:1 / 7:1 / 10:1
Deux étages (L2) : 16:1 / 20:1 / 25:1 / 35:1 / 40:1 / 50:1 / 70:1 / 100:1
Jeu de fonctionnement :
L1 : ≤ 20 arcmin
L2 : ≤ 40 arcmin
Couple de sortie nominal :
27 N·m (4:1)
29 N·m (5:1)
19 N·m (7:1)
8 N·m (10:1)
30 N·m (16:1 / 20:1 / 40:1)
33 N·m (25:1 / 35:1 / 50:1)
Rendement et dimensions :
Rendement à pleine charge : L1 ≥ 95 %, L2 ≥ 90 %
Longueur du corps : L1 = 66 mm, L2 = 81 mm
Capacité de charge et vitesse :
Force radiale maximale : 320 N
Force axiale maximale : 240 N
Vitesse d'entrée maximale : 4000 tr/min
Vitesse d'entrée nominale : 3000 tr/min

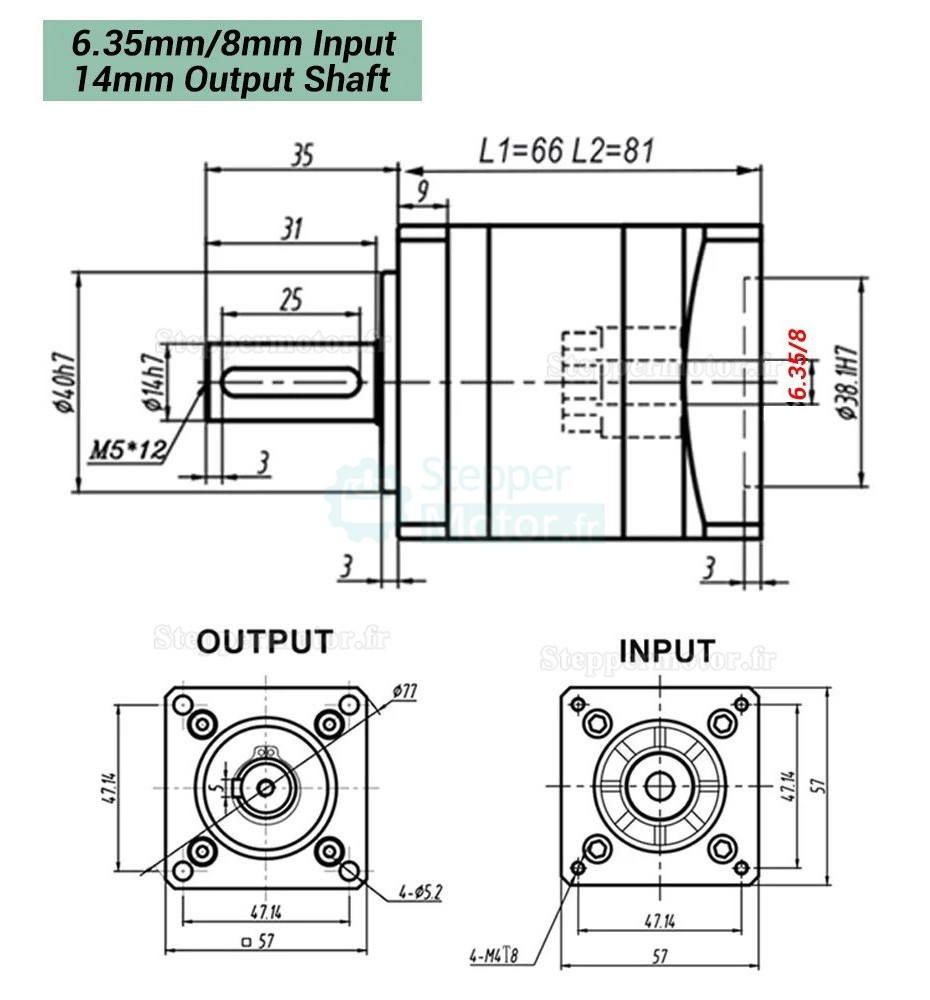

Interface :
Diamètre de l'arbre de sortie : 14 mm
Manchon d'adaptation d'arbre : 8 mm à 6,35 mm (pour les applications nécessitant un alésage d'entrée de 6,35 mm)

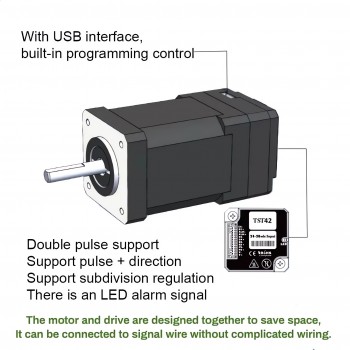

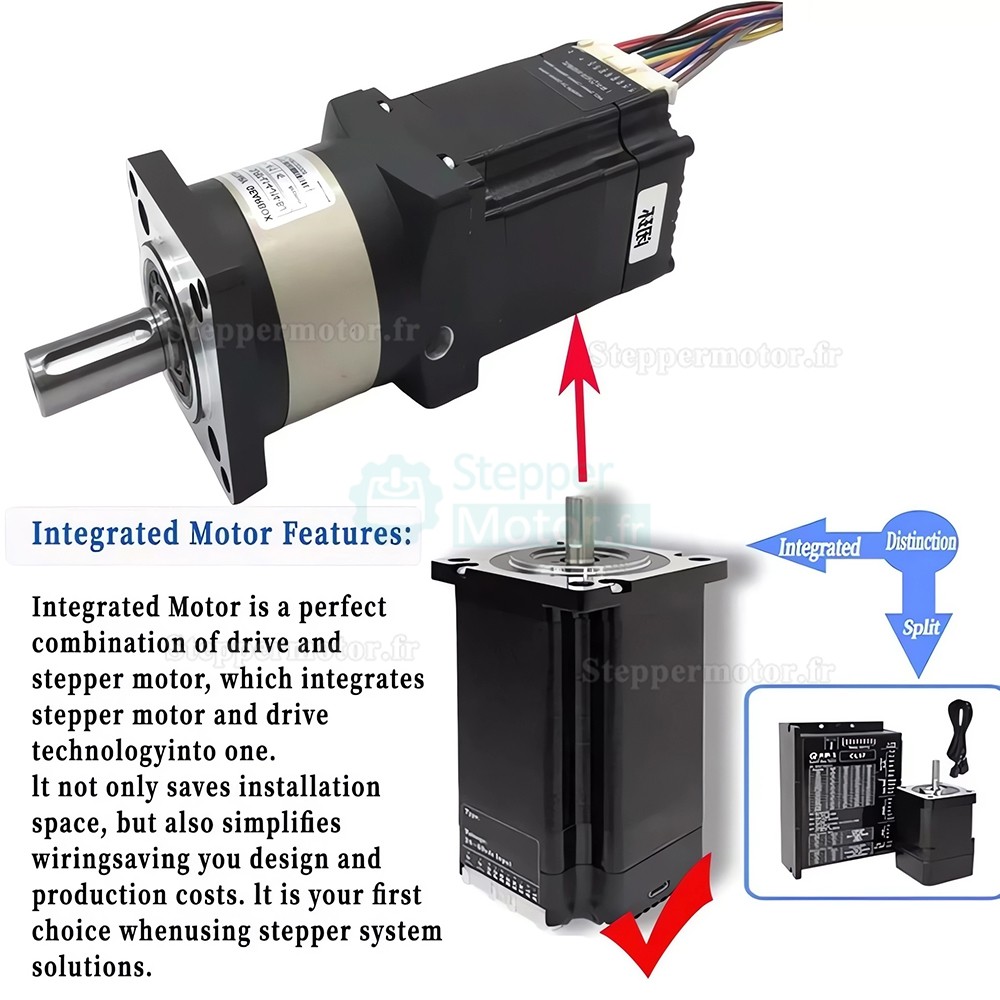

Spécifications du moteur intégré HBT5776C :
Modèle de moteur : HBT5776C
Couple nominal : 2 N·m
Diamètre de l'arbre du moteur : 8 mm
Plage de tension d'entrée : 20–48 VDC
Plage de courant de sortie : 3,0–4,2 A
Tension du signal d'entrée : 5 VDC
Courant d'entrée du signal de contrôle : 7–16 mA
Fréquence d'impulsions de pas maximale : 200 kHz
Protection contre les surtensions : 55 VDC
Résistance d'isolement : 100 MΩ

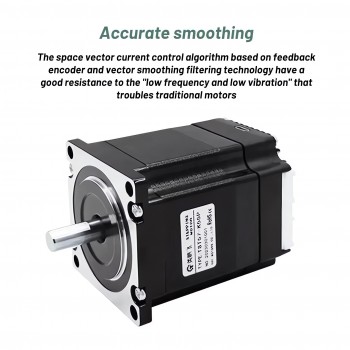

Type d'encodeur : Encodeur magnétique
Résolution de l'encodeur : 1000 lignes
Contenu du colis :
1 × Réducteur planétaire
1 × Clavette
1 × Moteur pas à pas
4 × Vis de montage
1 × Manchon d'adaptation d'arbre (8 mm à 6,35 mm)
.jpg "Motoréducteur planétaire Nema 23 DLF+HBT5776C avec réducteur planétaire 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1")
(2).jpg "Motoréducteur planétaire Nema 23 DLF+HBT5776C avec réducteur planétaire 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1")
.jpg "Motoréducteur planétaire Nema 23 DLF+HBT5776C avec réducteur planétaire 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1")
.jpg "Motoréducteur planétaire Nema 23 DLF+HBT5776C avec réducteur planétaire 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1")
(2).jpg "Motoréducteur planétaire Nema 23 DLF+HBT5776C avec réducteur planétaire 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1")
(2).jpg "Motoréducteur planétaire Nema 23 DLF+HBT5776C avec réducteur planétaire 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1")
.jpg "Motoréducteur planétaire Nema 23 DLF+HBT5776C avec réducteur planétaire 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1")
(1).jpg "Motoréducteur planétaire Nema 23 DLF+HBT5776C avec réducteur planétaire 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1")
(2).jpg "Motoréducteur planétaire Nema 23 DLF+HBT5776C avec réducteur planétaire 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1")
| Spécification de réducteur | |
|---|---|

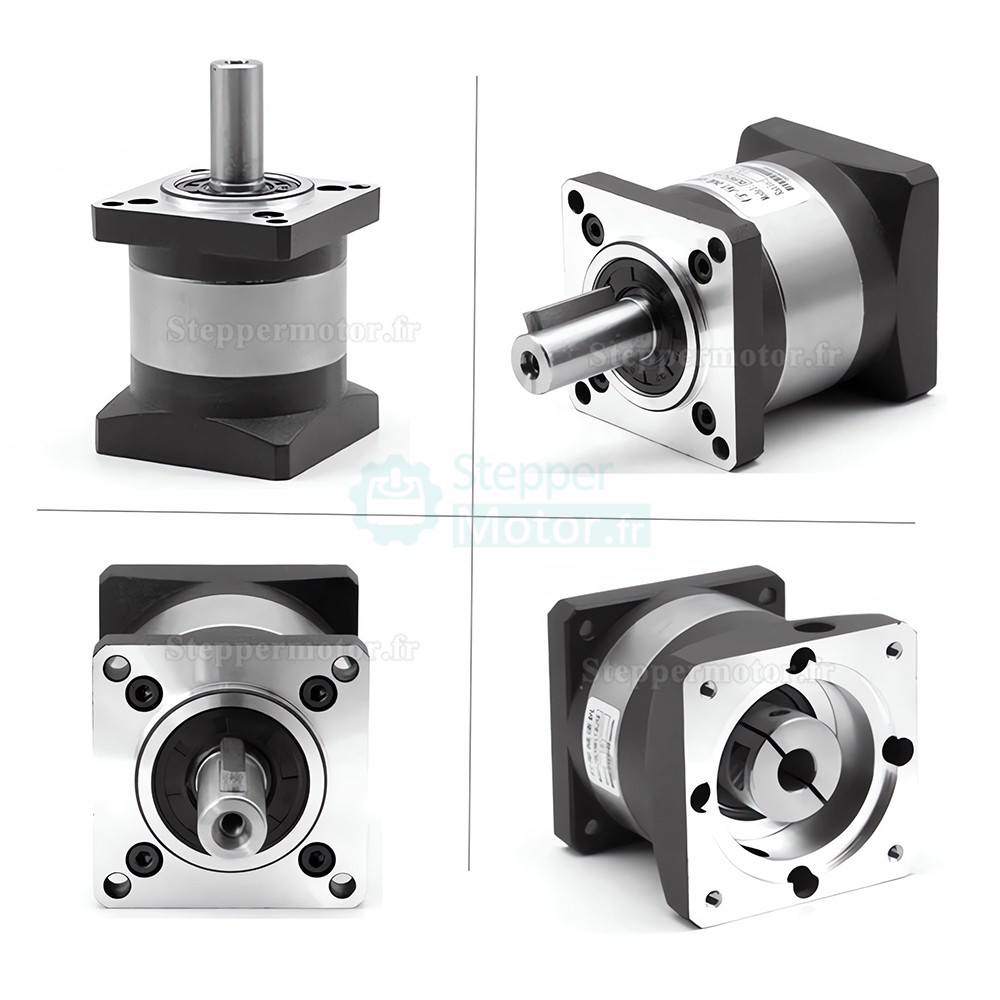

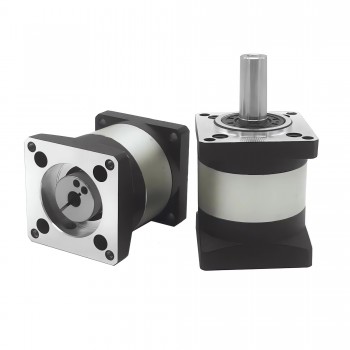

| Type de boîte de vitesses | Réducteur planétaire |
| Longueur de la boîte de vitesses(mm) | 81 / 66 |
| Rapport de vitesse | 100:1 / 50:1 / 40:1 / 35:1 / 25:1 / 20:1 / 10:1 / 7:1 / 5:1 / 4:1 |
| Contrecoup engrenage(Max. °) | 2/3 / 1/3 |
| Efficacité | 95% / 90% |
| Charge axiale maximale de l'arbre(N) | 240 |
| Charge radiale maximale de l'arbre(N) | 320 |
| Type d’arbre | Key-Way |
| Diamètre de l'arbre de sortie (mm) | 14 |
| Diamètre de l'arbre d'entrée (mm) | 6.3 / 8 |
| Spécification physique | |
| Poids(g) | 2000 |

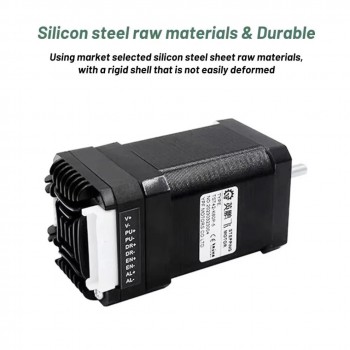

| Spécification du moteur | |
| Couple de maintien (Ncm) | 200 |
| Couple de maintien (oz.in) | 283.22 |
| Longueur du moteur(mm) | 96 |
| Résistance de Phase(ohm) | 0.4 |
| Diamètre de l'arbre(mm) | 8 |
| Longueur d'arbre(mm) | 21 |
| Type d'arbre | D-cut |
| Arbre simple/double arbre | Arbre simple |
| Angle par pas(°) | 1.8 |
