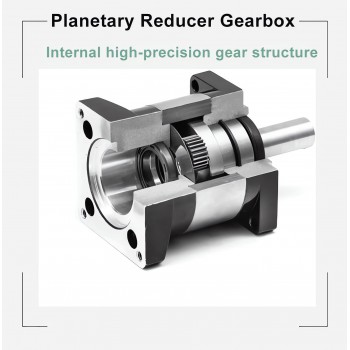

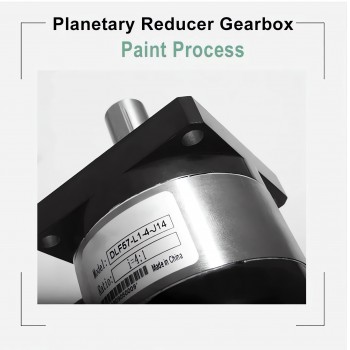

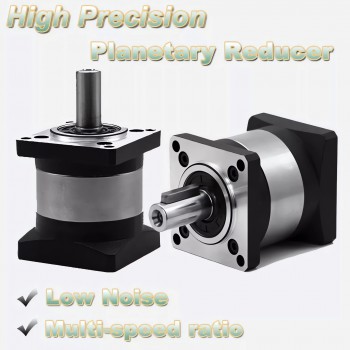

Réducteur planétaire Nema 23 DLF série rapport 4:1 à 100:1, Entrée 1/4" 6,35 mm 8 mm

Réducteur planétaire Nema 23 DLF série rapport 4:1 à 100:1, Entrée 1/4" 6,35 mm 8 mm

Spécifications :

Rapports de réduction disponibles :

• 1 Étage (L1) : 4:1 / 5:1 / 7:1 / 10:1
• 2 Étages (L2) : 16:1 / 20:1 / 25:1 / 35:1 / 40:1 / 50:1 / 70:1 / 100:1

Jeu de fonctionnement :

• L1 : ≤ 20 arcmin
• L2 : ≤ 40 arcmin

Couple de sortie nominal :

1. 27 Nm (4:1)
2. 29 Nm (5:1)
3. 19 Nm (7:1)
4. 8 Nm (10:1)
5. 30 Nm (16:1 / 20:1 / 40:1)
6. 33 Nm (25:1 / 35:1 / 50:1)

Rendement et dimensions :

• Rendement à pleine charge : L1 ≥ 95 %, L2 ≥ 90 %

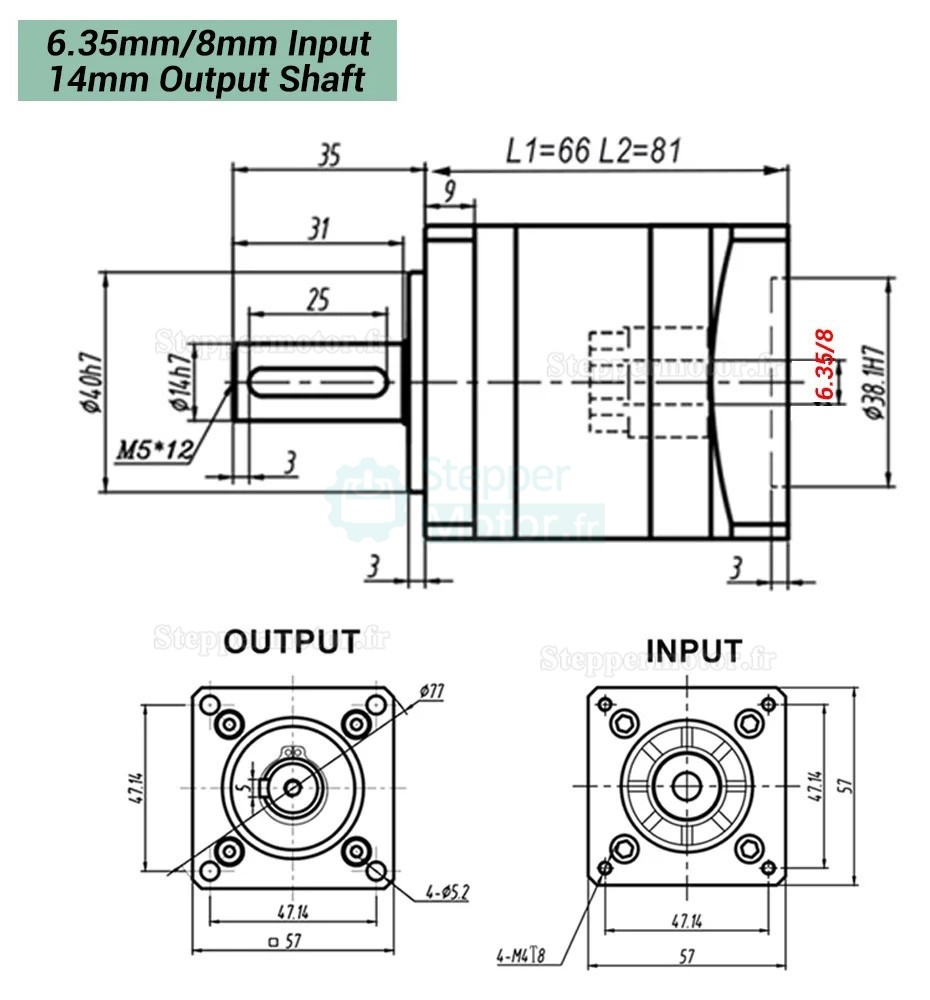

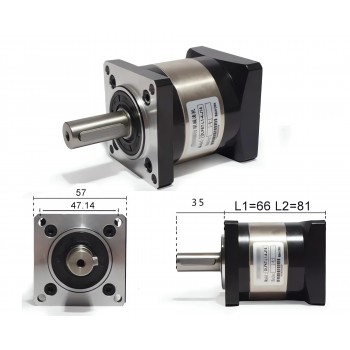

• Longueur du corps : L1 = 66 mm, L2 = 81 mm
• Capacité de charge et vitesse :
• Force radiale maximale : 320 N
• Force axiale maximale : 240 N
• Vitesse d'entrée maximale : 4000 tr/min
• Vitesse d'entrée nominale : 3000 tr/min

Interface :

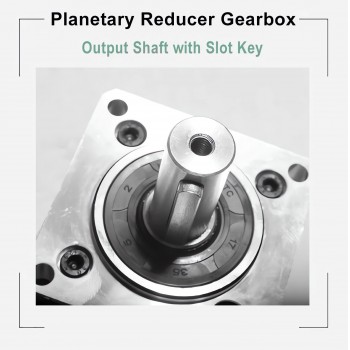

• Arbre de sortie : 14 mm

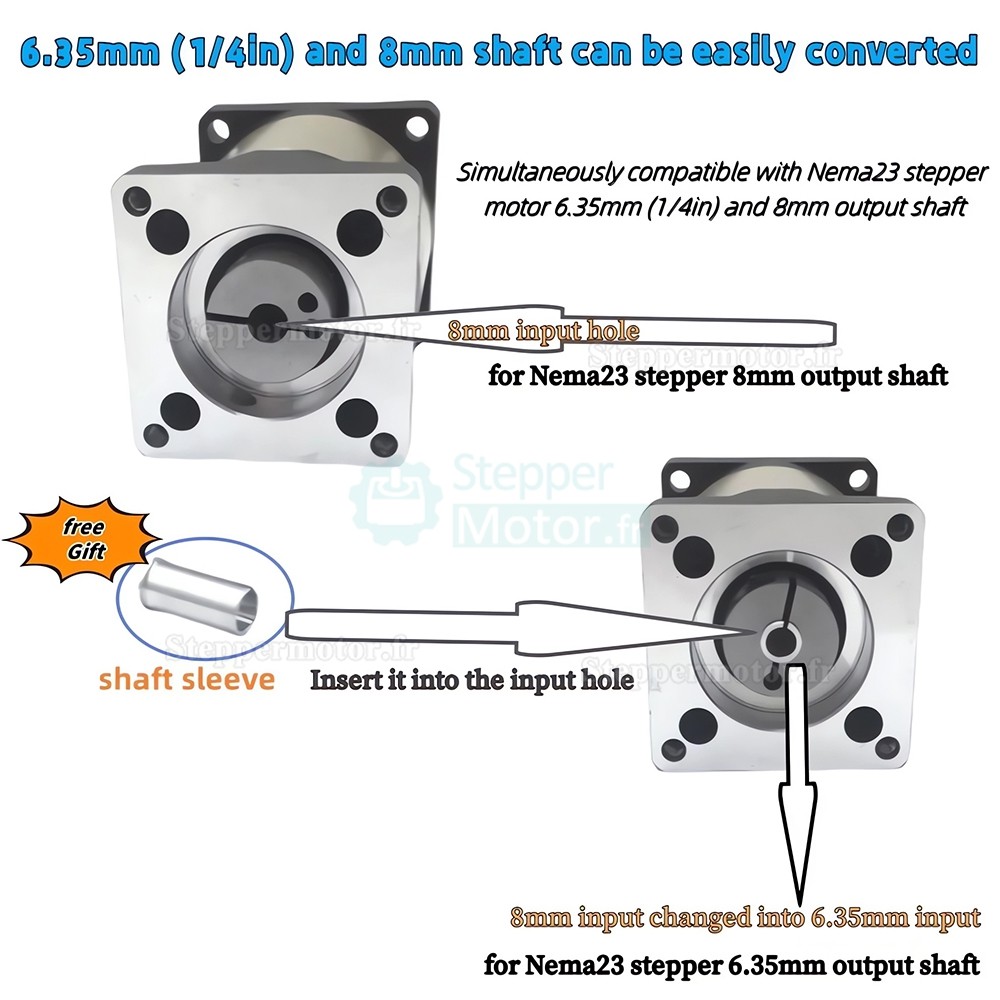

• Manchot de réduction d'arbre : 8 mm à 6,35 mm (pour les applications nécessitant un alésage d'entrée de 6,35 mm)

Contenu du colis :

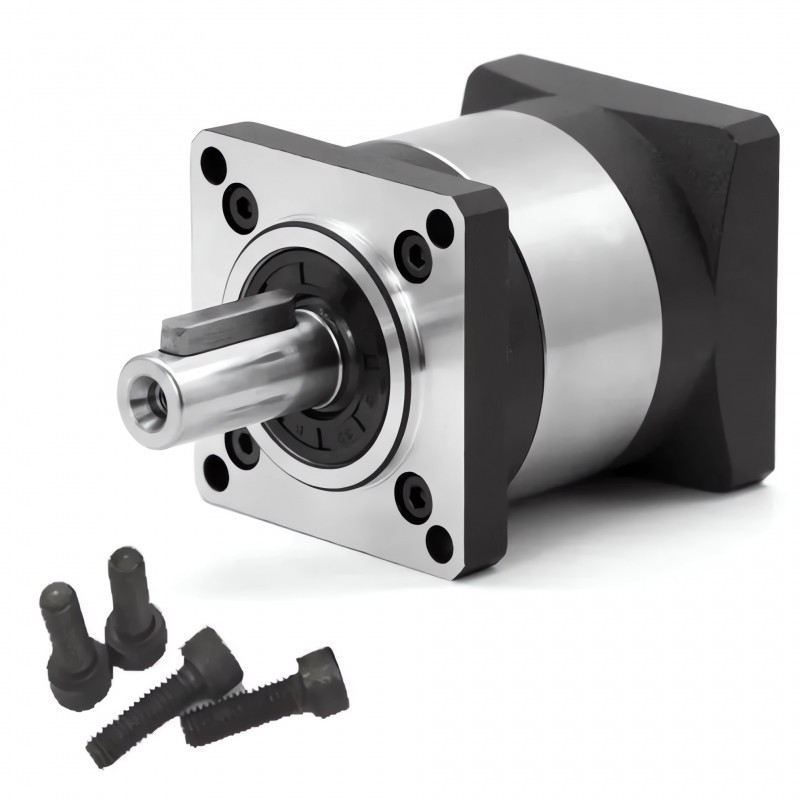

• 1 × Réducteur planétaire
• 1 × Clavette
• 4 × Vis de fixation
• 1 × Manchot de réduction d'arbre (8 mm à 6,35 mm)
