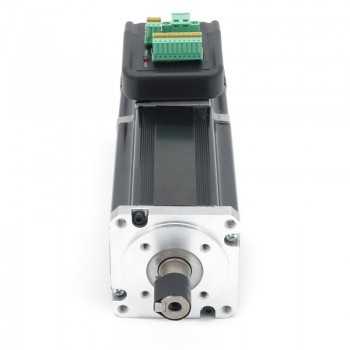

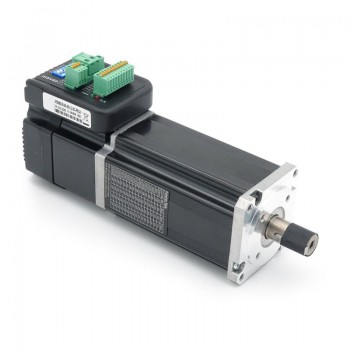

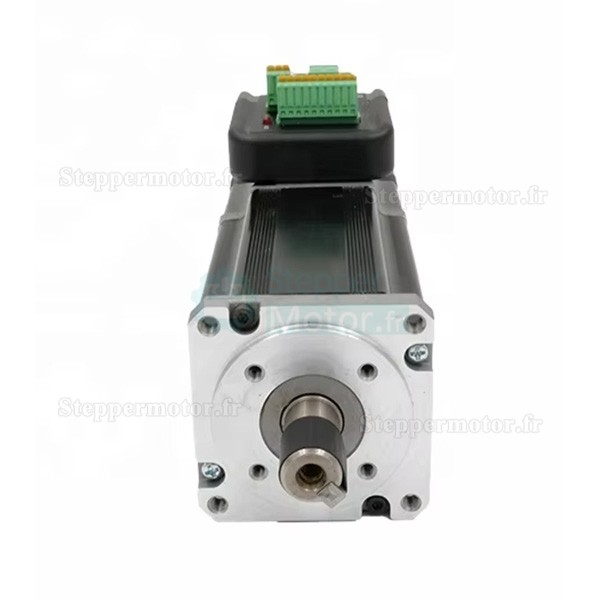

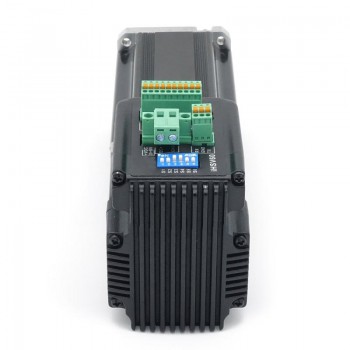

Servomoteur CA intégré Nema 23 JMC iHSV60-30-40-48-SC 400W 48V 1,27N.m triphasé 3000tr/min avec frein
-
Manuels et Documentation:
Manual:

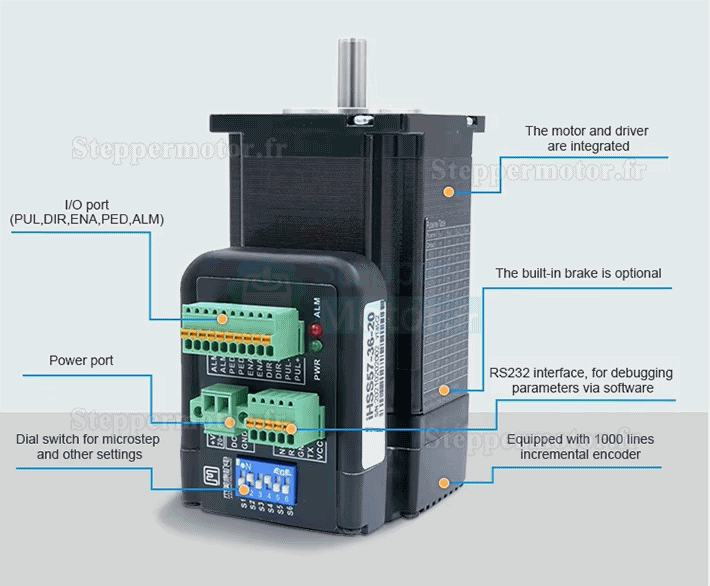

Le servomoteur CA intégré iHSV60-30-40-48-SC est un moteur hautes performances doté d'un contrôle vectoriel via puce DSP, offrant une gestion optimisée de la puissance. Ce servomoteur présente de nombreux avantages : boucle de rétroaction entièrement fermée et numérique, faible génération de chaleur, vibrations réduites et une réponse rapide.
Spécification électrique:
Numéro de pièce du fabricant:iHSV60-30-40-48-SC
Nombre de phases:3
Vitesse à vide: 4200tr/min +/- 7%
Vitesse nominale: 3000tr/min +/- 7%
Par nominal: 1,27N.m(179,84 oz.in)
Tension nominale:48V
Courant nominal:11,2A
Courant à vide:1,2A
Puissance:400W
Classe d'isolation:B;

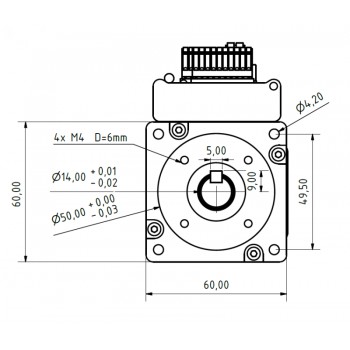

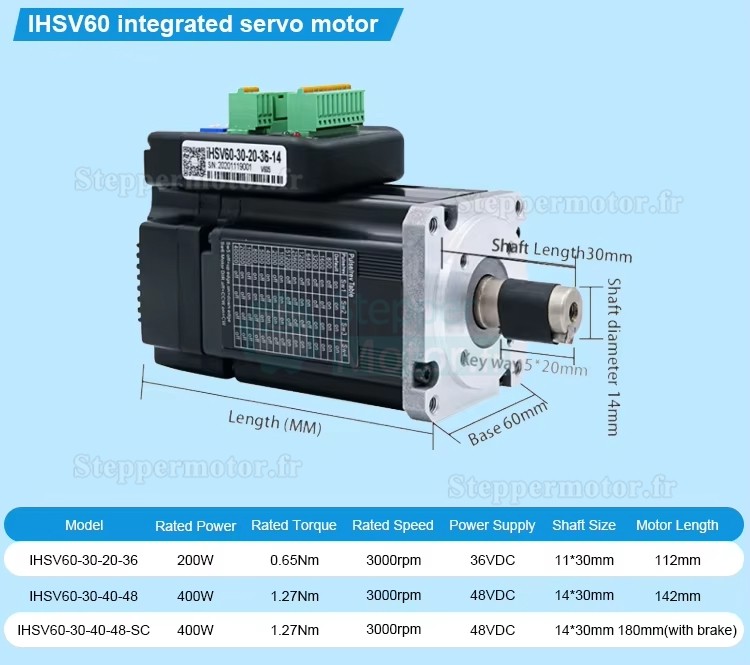

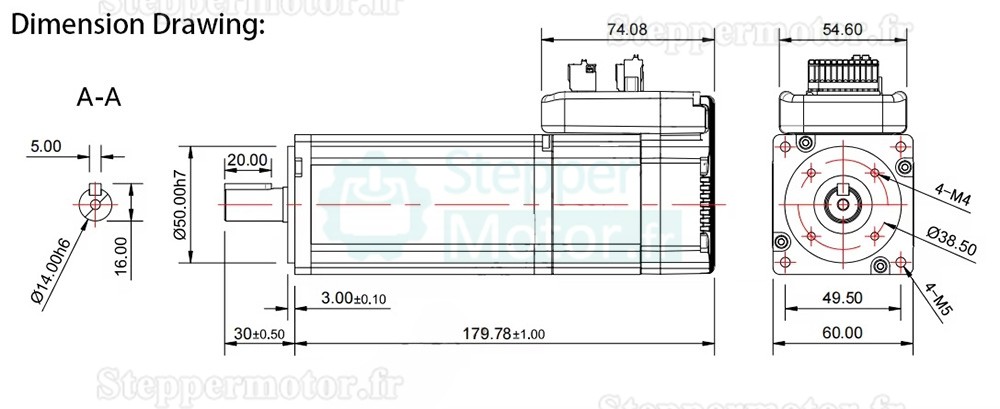

Spécifications physiques:
Dimension de la bride: 60 x 60mm
Longueur du moteur avec frein:180mm
Longueur d'arbre:30 mm
Diamètre de l'arbre: Φ14 mm
Longueur de Keyway: 20 mm
Poids: 1,7kg;

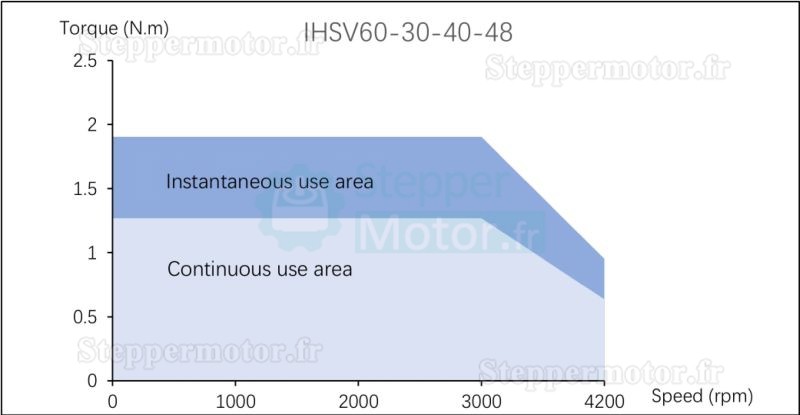

Torque diagram:
| Spécification du servomoteur | |
|---|---|
| Tension nominale | 48 |
| Courant nominal | 11,2 |
| Nombre de phases | 3 |
| Vitesse à vide | 4200 |
| Puissance nominale (W) | 400 |
| Vitesse nominale (tr/min) | 3000 |
| Couple nominal (Nm) | 1,27 |
| Avec frein | avec frein |
| Spécification physique | |
| Longueur de Key-Way | 20 |
| Longueur du moteur(mm) | 180 |
| Taille du cadre(mm) | 60 x 60 |
| Diamètre de l'arbre(mm) | 14 |
| Longueur d'arbre(mm) | 30 |
| Type d'arbre | Key-way |
| Arbre simple/double arbre | arbre unique |
| Poids(g) | 1700 |
