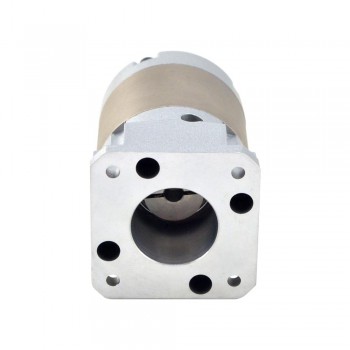

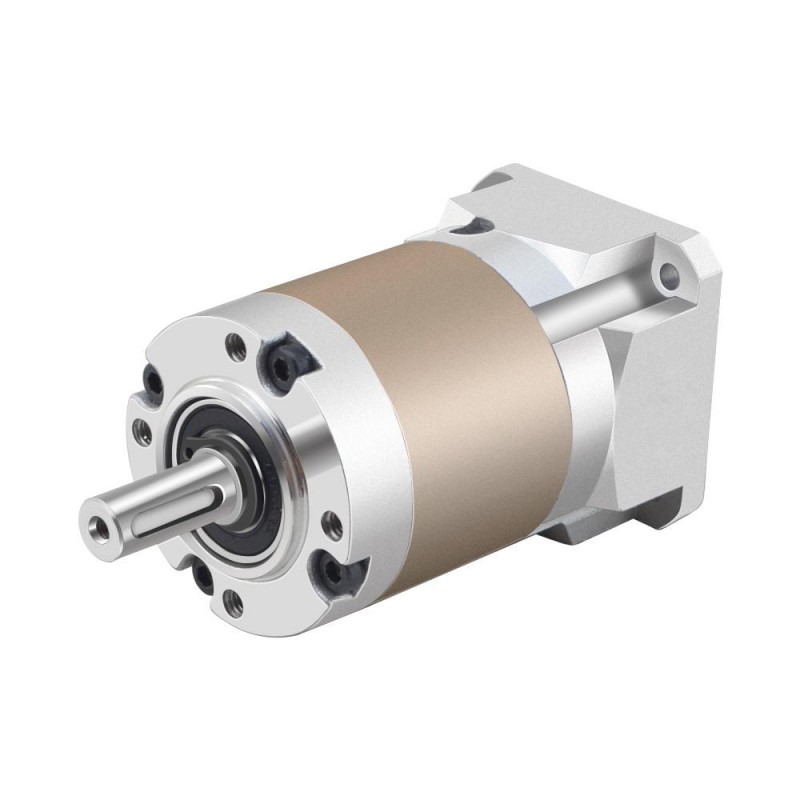

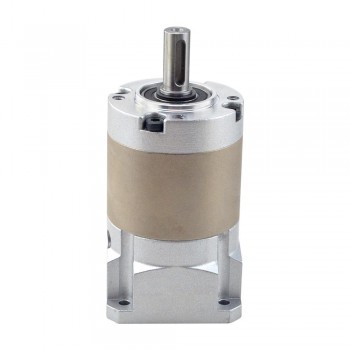

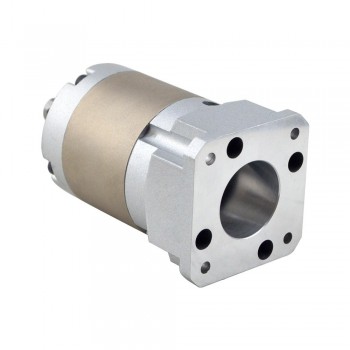

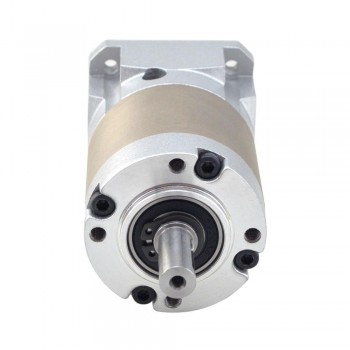

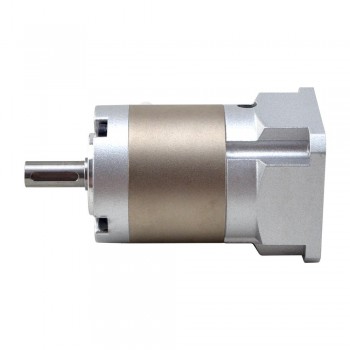

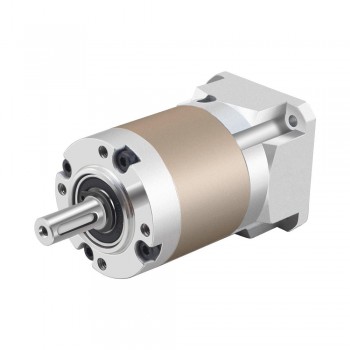

TQEG Series réducteur planétaire TQEG17-G50 50:1 contrecoup 20arc-min pour moteur pas à pas et servomoteur Nema 17
-
Manuels et Documentation:
Fiche technique de la boîte de vitesses:
TQEG Series réducteur planétaire TQEG17-G50 50:1 contrecoup 20arc-min pour moteur pas à pas et servomoteur Nema 17
Ce réducteur planétaire de haute précision appartient à la série de réducteurs TQEG, avec un rapport de démultiplication de 50:1 et un jeu maximum de 20 arc-min. Ce réducteur planétaire en ligne dispose d'un accouplement d'arbre d'entrée intégré et est compatible avec tout moteur pas à pas, moteur CC sans balais et servomoteur Nema 17 standard.
Spécifications de la boîte de vitesses
Numéro de pièce du fabricant: TQEG17-G50
Type de boîte à engrenages: planétaire
Rapport de réduction: 50: 1
Efficacité: 94%
Contrecoup: <=20 arcmin
Couple maximal autorisé: 10 Nm(88,51 lb-in)
Couple admissible au moment: 20 Nm(177,01 lb-in)
Bruit: <=55dB
Indice d'étanchéité: IP54
Durée de vie: 20 000 heures
Spécifications physiques
Dimension de la bride: 42 x 42 mm
Longueur de la boîte de vitesses: 67 mm
Type d'arbre de sortie: Key way
Diamètre de l'arbre de sortie: Φ8 mm
Longueur de l'arbre de sortie: 21,5 mm
Diamètre de l'arbre d'entrée: Φ5 mm
Longueur de l'arbre d'entrée: 24 mm
| Spécification physique | |
|---|---|
| Taille du cadre(mm) | 42 x 42 |
| Poids(g) | 391 |
| Longueur de la boîte de vitesses (mm) | 67 |
| Diamètre de l'arbre d'entrée (mm) | 5 |
| Longueur de l'arbre d'entrée (mm) | 24 |
| Diamètre de l'arbre de sortie (mm) | 8 |
| Longueur de l'arbre de sortie (mm) | 21,5 |
| Costume pour moteur | Nema 17 |
| Type de boîte de vitesses | Série PLE |
| Rapport de réduction | 50 |
| Contrecoup | <=20 arcmin |
| Type de produit | Réducteur planétaire série PLE |
| Type d'arbre de sortie | Arbre de Keyway |
