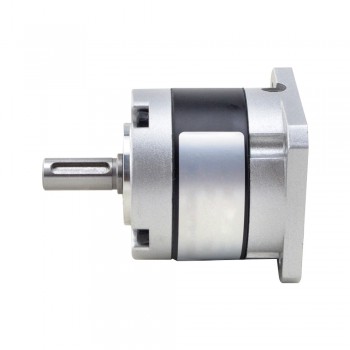

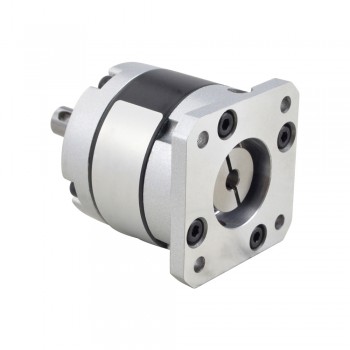

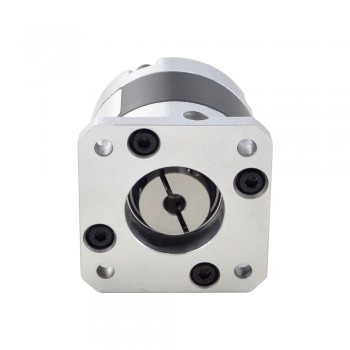

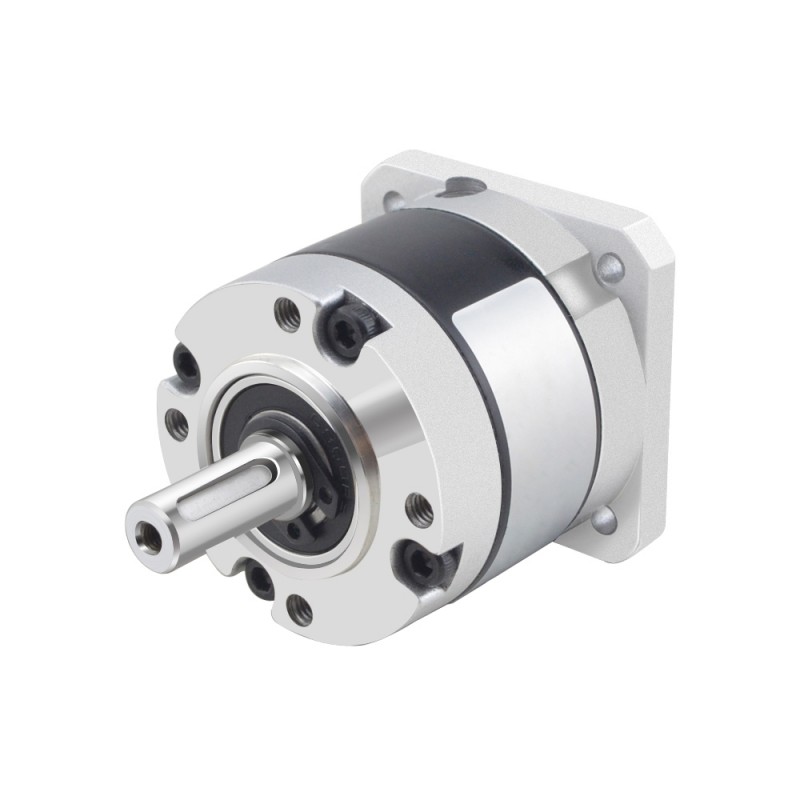

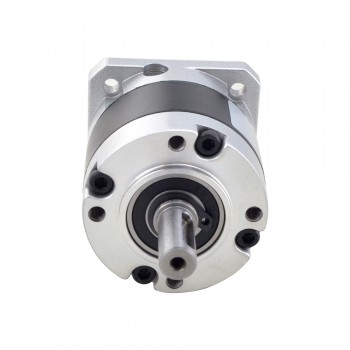

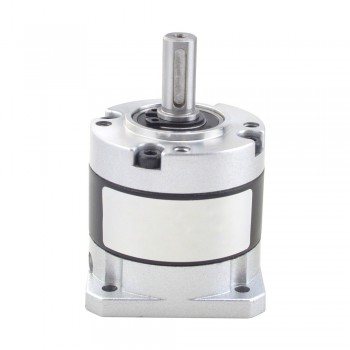

TQMG Series réducteur planétaire TQMG17-G10 10:1 contrecoup 30arc-min pour moteur pas à pas et servomoteur Nema 17

TQMG Series réducteur planétaire TQMG17-G10 10:1 contrecoup 30arc-min pour moteur pas à pas et servomoteur Nema 17

Ce réducteur planétaire de haute précision appartient à la boîte de vitesses de la série TQMG, avec un rapport de démultiplication de 10: 1 et un jeu maximum de 30 arc-min. Différent des engrenages en acier de la série TQEG, les engrenages de la série TQMG sont fabriqués en métallurgie des poudres. C'est un bon choix, c'est une bonne application, c'est un bon choix, c'est une bonne chose, c'est une bonne chose.

Cette boîte de vitesses planétaire en ligne intègre un accouplement d'arbre d'entrée qui peut correspondre au moteur pas à pas Nema 17 à arbre court standard de 5 mm, au moteur à courant continu sans balais et au moteur à courant continu à balais.

L'un des moteurs compatibles est le 17HS15-1584S. Pour les autres moteurs, veuillez contacter notre support technique pour personnaliser l'arbre du moteur.

Spécifications de la boîte de vitesses

Numéro de pièce du fabricant: TQMG17-G10

Type de boîte à engrenages: planétaire

Rapport de réduction: 10: 1

Efficacité: 90%

Contrecoup: <=30arcmin

Couple maximal autorisé: 5Nm(44,25lb-in)

Bruit: <=55dB

Indice d'étanchéité: IP54

Durée de vie: 20000heures

Spécifications physiques

Dimension de la bride: 42 x 42mm

Longueur de la boîte de vitesses: 40mm

Type d'arbre de sortie: Key way

Diamètre de l'arbre de sortie: Φ8mm

Longueur de l'arbre de sortie: 21,5mm

Diamètre de l'arbre d'entrée: Φ5mm

Longueur de l'arbre d'entrée: 9,5mm

Ressources

• Fiche technique de la boîte de vitesses:TQMG17-G10.pdf
• TQMG17-G10.STEP
