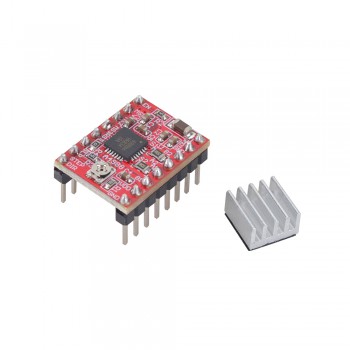

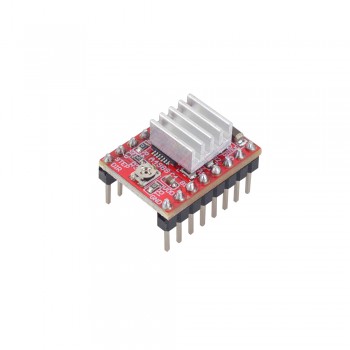

Module driver moteur pas à pas A4988 avec dissipateur de chaleur pour imprimante 3d Reprap, 5 pièces/paquet
Module driver moteur pas à pas A4988 avec dissipateur de chaleur pour imprimante 3d Reprap, 5 pièces/paquet

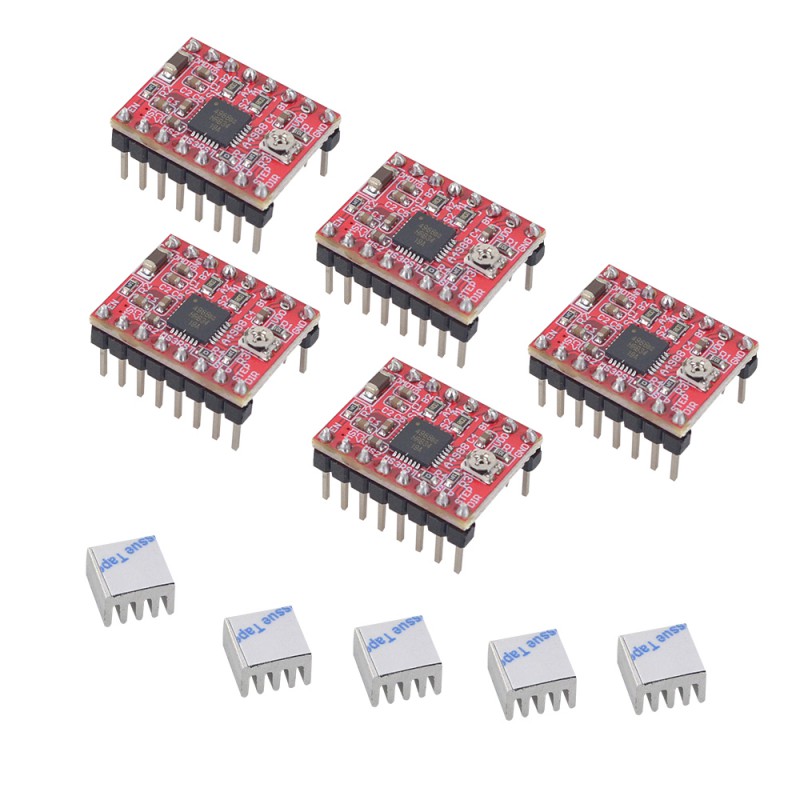

Le forfait comprend:
5 x A4988
A4988 est un pilote micropas DMOS avec convertisseur et protection contre les surintensités.
Principales caractéristiques:
- Ce produit peut faire fonctionner des moteurs pas à pas bipolaires en modes pas à pas complet, demi, 1/4, 1/8 et 1/16.
- Performances du variateur de sortie jusqu'à 35 V et 2 A
-
- L'A4988 comprend un régulateur de courant à temps d'arrêt fixe qui fonctionne en modes de décroissance lente ou mixte.
- Le convertisseur est la clé d’une mise en œuvre facile de l’A4988. Entrez simplement une impulsion dans l'entrée « pas » pour entraîner le moteur et générer des micropas
- Pas besoin de table de séquence de phases, de ligne de contrôle haute fréquence ou de programmation d'interface compliquée
- L'interface A4988 est idéale pour les applications où les microprocesseurs complexes sont indisponibles ou surchargés.
Spécifications électriques:
- Convient pour entraîner des moteurs pas à pas en dessous de 8 V ~ 35 V 2 A ;
-
- Interface simple de contrôle des pas et de la direction ;
- Cinq modes de pas différents : complet, demi, 1/4, 1/8 et 1/16 ;
-
- Le potentiomètre réglable peut ajuster la sortie de courant maximale, de manière à obtenir un taux de pas plus élevé ;
- Détection/sélection automatique du mode d'atténuation du courant ;
-
- Circuit d'arrêt en cas de surchauffe, verrouillage en cas de sous-tension, protection contre les courants croisés ;
- Protection contre les courts-circuits à la terre et protection contre les courts-circuits à la charge
-
- Courant logique compatible 3,3 V et 5 V
- Algorithme de courant de conduite : I = V * 0,8, le potentiomètre a trois broches. Utilisez un multimètre pour tester la tension entre la broche faisant face à 4988 et GND. Le courant peut être ajusté par le potentiomètre.
