Ensemble moteur robot AR3 - Moteur pas à pas, pilote et alimentation
Ensemble moteur robot AR3 - Moteur pas à pas, pilote et alimentation

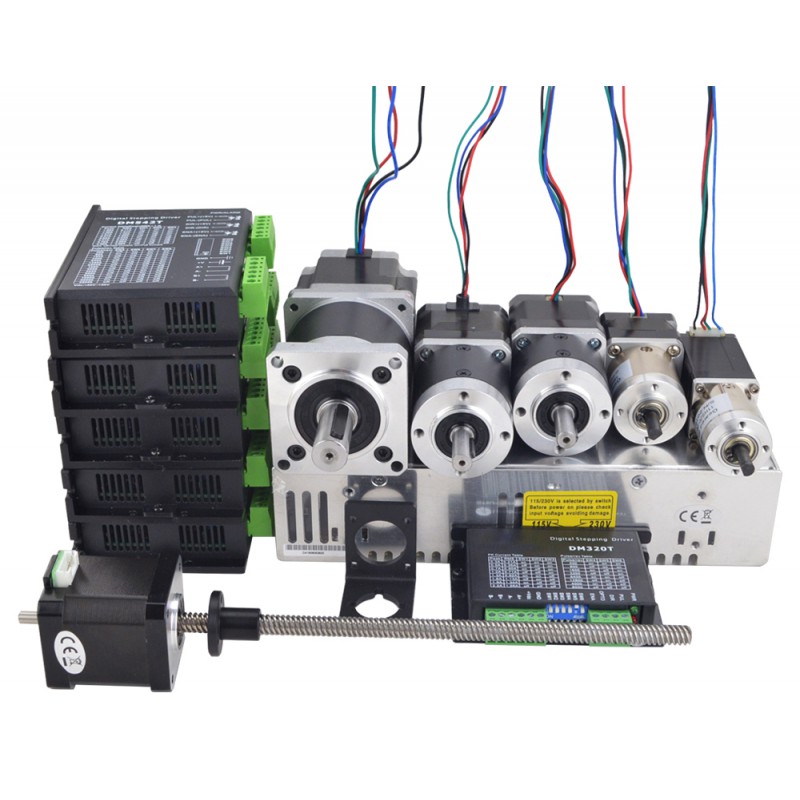

Le forfait comprend:
- 1 x Motoréducteur pas à pas à double arbre Nema 17 L=39mm 0,18 degrés 39Ncm 1,68A 2,7V 10:1 réducteur planétaire 17HS15-1684D-HG10-AR3
- 1 x Motoréducteur pas à pas à double arbre Nema 23 L=56mm 102Ncm 0,036 degrés 2,8A 2,5V avec 50:1 réducteur planétaire 23HS22-2804D-HG50-AR3
- 1 x Moteur pas à pas Nema 17 à double arbre, L = 39mm, rapport de vitesse 50:1, boîte de vitesses planétaire de haute précision, longueur de l'arbre arrière de 9.5mm 17HS15-1684D-HG50-AR3
- 1 x Motoréducteur pas à pas à double arbre Nema 11 bipolaire L=51mm 1,8degrés 0,14Ncm 0,67A avec 14:1 réducteur planétaire 11HS20-0674D-PG14-AR3
- 1 x Moteur pas à pas linéaire externe Nema 17 double arbre 1,68A plomb 8mm distance de voyage 200mm 17LS19-1684E-200G-AR3
- 1 x Motoréducteur pas à pas à double arbre Nema 11 L=28mm avec 19:1 réducteur planétaire (Longueur de l'arbre arrière 9,5mm) 14HS11-1004D-PG19-AR3
- 1 x Support en acier allié Nema 11 ST-M3 pour moteur pas à pas ST-M3
- 1 x Driver moteur pas à pas numérique DM320T 0,3-2,2A 18-30VCC pour moteur Nema 8, 11, 14, 16, 17 DM320T
- 1 x Driver moteur pas à pas numérique DM542T 1,0-4,2A 20-50VCC pour moteur Nema 17, 23, 24 DM542T
- 1 x Alimentation à découpage 250W S-250-24 24V 10A 115/230VCA S-250-24
Ressources
- 11HS20-0674D-PG14-AR3.pdf
- 14HS11-1004D-PG19-AR3.pdf
- 17HS15-1684D-HG10-AR3.pdf
- 17HS15-1684D-HG50-AR3.pdf
- 17LS19-1684E-200G-AR3.pdf
- 23HS22-2804D-HG50-AR3.pdf
- DM320T.pdf
- DM542T.pdf
- S-250-24.pdf
- ST-M3.pdf
CNC Kit Specification | |
---|---|
Nombre d'axes | AR2 |
Boucle ouverte/ Boucle fermée | Boucle ouverte |
