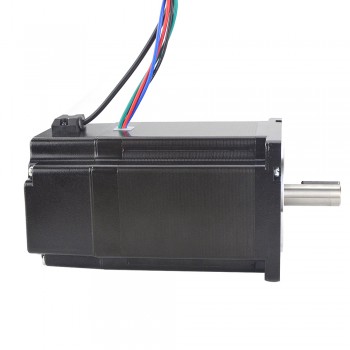

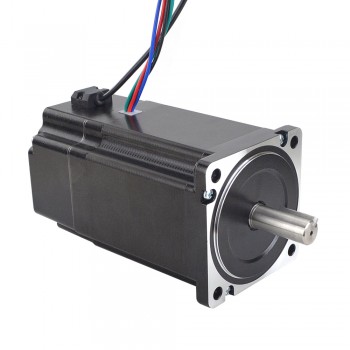

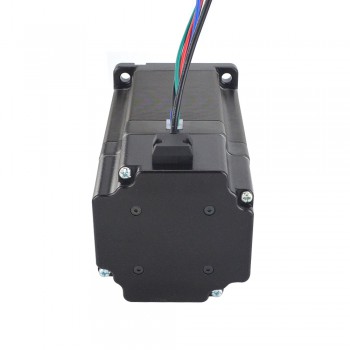

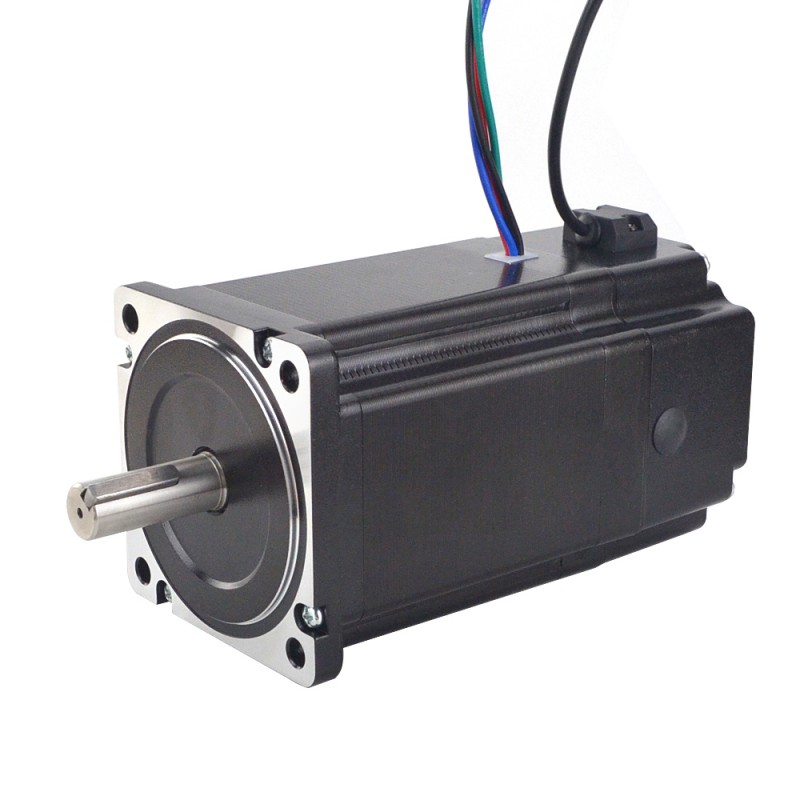

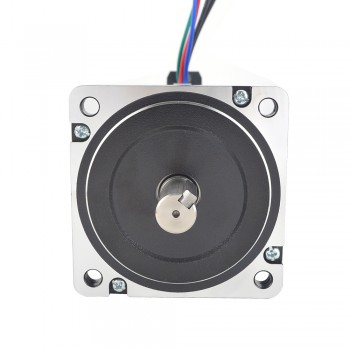

Moteur pas à pas Nema 34 série P 1,8 degrés 8,5Nm avec frein électromagnétique
-
Manuels et Documentation:
Fiche complète:
Courbe de couple:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2025
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€149,30
Moteur pas à pas Nema 34 série P 1,8 degrés 8,5Nm avec frein électromagnétique
Spécification électrique
- Numéro de pièce du fabricant: 34BK50-85
- Nombre de phases: 2
- Angle par pas: 1,8 degrés
- Couple de maintien: 8,5 Nm(1203,94 oz,in)
- Courant/phase: 6,0 A
- Résistance phase: 0,54 ohms
- Inductance de Phase: 5,0 mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 86 x 86 mm
- Longueur du moteur: 112,3 mm
- Diamètre de l'arbre: Φ14 mm
- Longueur d'arbre: 37 mm
- Longueur de keyway: 25 mm
- Nombre de câble: 4
- Longueur de câble: 500 mm
- Poids: 3,6 kg
Connexions de frein
- Rouge--24V+
- Rouge--24V-
- 5,0Nm
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Noir
|
Vert
|
Rouge
|
Bleu
|
| Spécification du moteur | |
|---|---|
| Couple de maintien (Ncm) | 850 |
| Couple de maintien (oz.in) | 1203,94 |
| Inductance de Phase(mH) | 5,0 |
| Longueur de câble(mm) | 500 |
| Dimension de la bride | Nema 34 |
| Nombre de câble | 4 |
| Résistance de Phase(ohm) | 0,54 |
| Courant Nominal (A) | 6,0 |
| Diamètre de l'arbre(mm) | 14 |
| Longueur d'arbre(mm) | 37 |
| Angle par pas(°) | 1,8 |
| Nombre de phases | 2 |
| Spécification de frein | |
| Tension de conduite(V) | 24 |
| Couple de friction statique(Nm) | 5,0 |
| Couple de friction statique(oz.in) | 708,2 |
