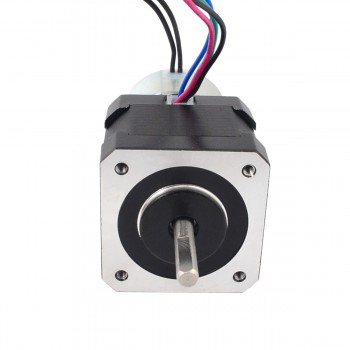

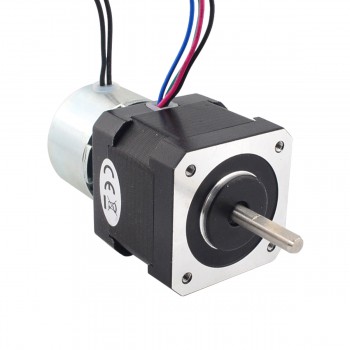

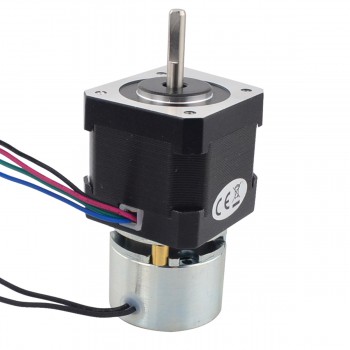

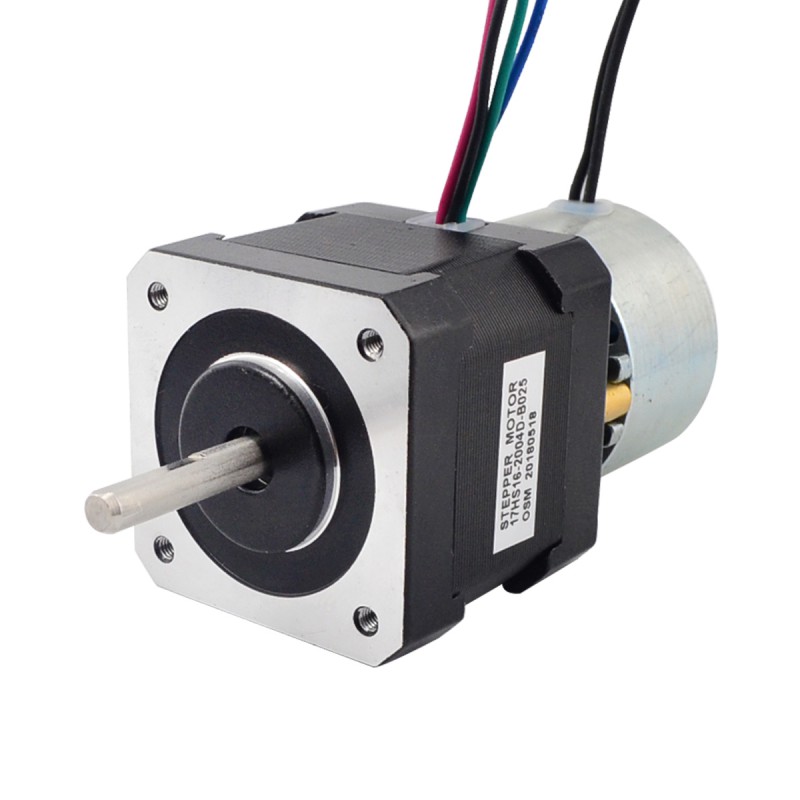

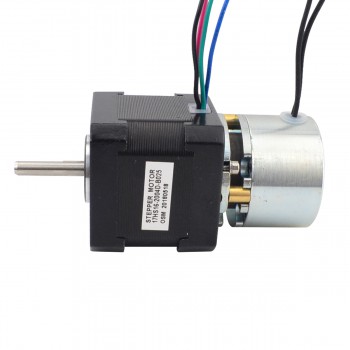

Moteur pas à pas Nema 17 bipolaire 17HS16-2004D-B025 1,8 degrés 0,65Nm 2A 2,20V avec frein non-excité
Moteur pas à pas Nema 17 bipolaire 17HS16-2004D-B025 1,8 degrés 0,65Nm 2A 2,20V avec frein non-excité
Spécification du moteur
- Numéro de pièce du fabricant: 17HS16-2004D-B025
- Type de moteur: Bipolaire pas à pas
- Angle par pas: 1,8 degrés
- Couple de maintien: 0,45Nm(63,74oz.in)
- Courant/phase: 2,00A
- Tension: 2,20V
- Résistance phase: 1,1ohms
- Inductance de Phase: 2,60mH ± 20%(1KHz)
- Dimension de la bride: 42 x 42mm
- Longueur du moteur: 40mm
- Diamètre de l'arbre: Φ5mm
- Longueur d'arbre: 24mm
- Longueur de D-Cut: 15mm
- Nombre de câble: 4
- Longueur de câble: 500mm

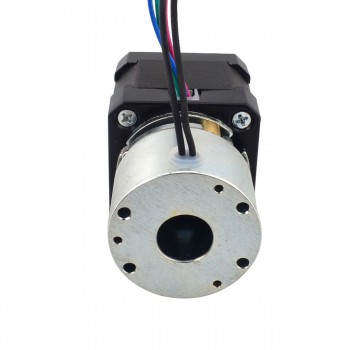

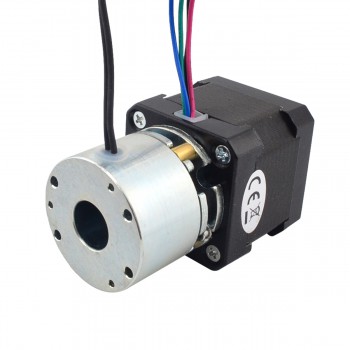

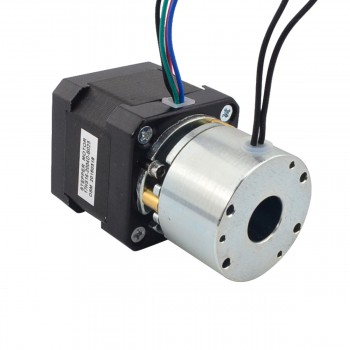

Spécification des freins
- Type de frein: Non excité
- Couple de friction statique: 0,25Nm(35,4oz.in)
- Moment d'inertie: 0,6x10-6kg,cm2
- Tension: 24V
- Puissance: 5W
- Classe de résistance à la chaleur: F
- Vitesse maximale: 5000tr/min
- Poids: 0,2kg
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Noir
|
Vert
|
Rouge
|
Bleu
|
Ressources
- Fiche technique du moteur: 17HS16-2004D-B025.pdf
- 17HS16-2004D-B025.STEP
| Spécification du moteur | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Couple de maintien (Ncm) | 45 |
| Couple de maintien (oz.in) | 63,738 |
| Inductance de Phase(mH) | 2,6 |
| Longueur de câble(mm) | 500 |
| Dimension de la bride | Nema 17 |
| Nombre de câble | 4 |
| Résistance de Phase(ohm) | 1,1 |
| Courant Nominal (A) | 2.0 |
| Diamètre de l'arbre(mm) | 5 |
| Longueur d'arbre(mm) | 24 |
| Angle par pas(°) | 1,8 |
| Spécification de frein | |
| Tension de conduite(V) | 24 |
| Classe de résistance à la chaleur | F |
| Vitesse max.(tr/min) | 5000 |
| Moment d'inertie(kg.cm2) | 0,6x10-6 |
| Pouvoir(W) | 5 |
| Couple de friction statique(Nm) | 0,25 |
| Couple de friction statique(oz.in) | 35,4 |
