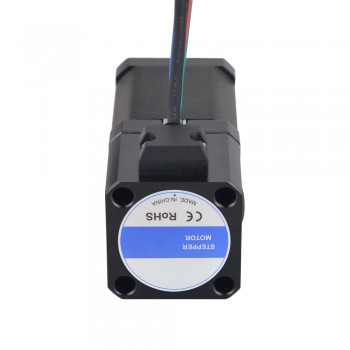

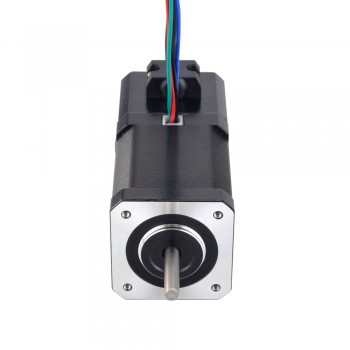

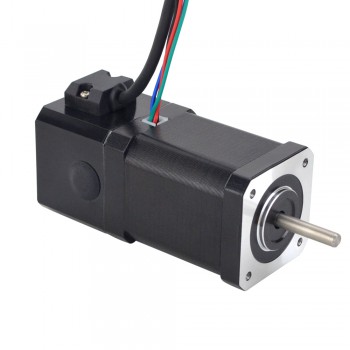

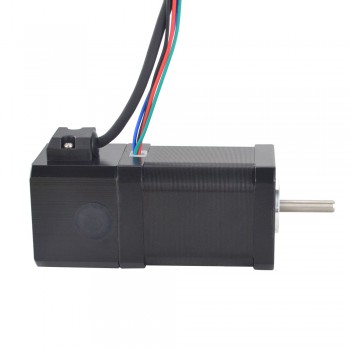

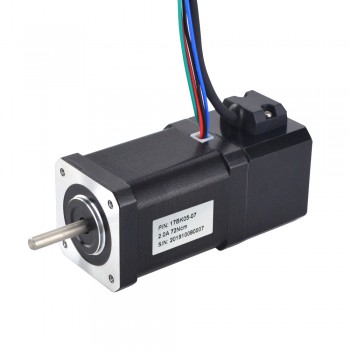

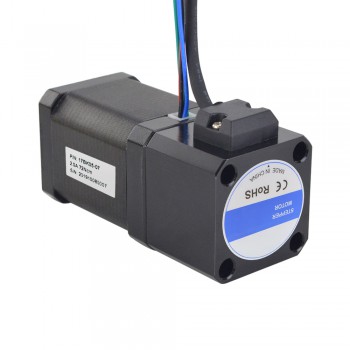

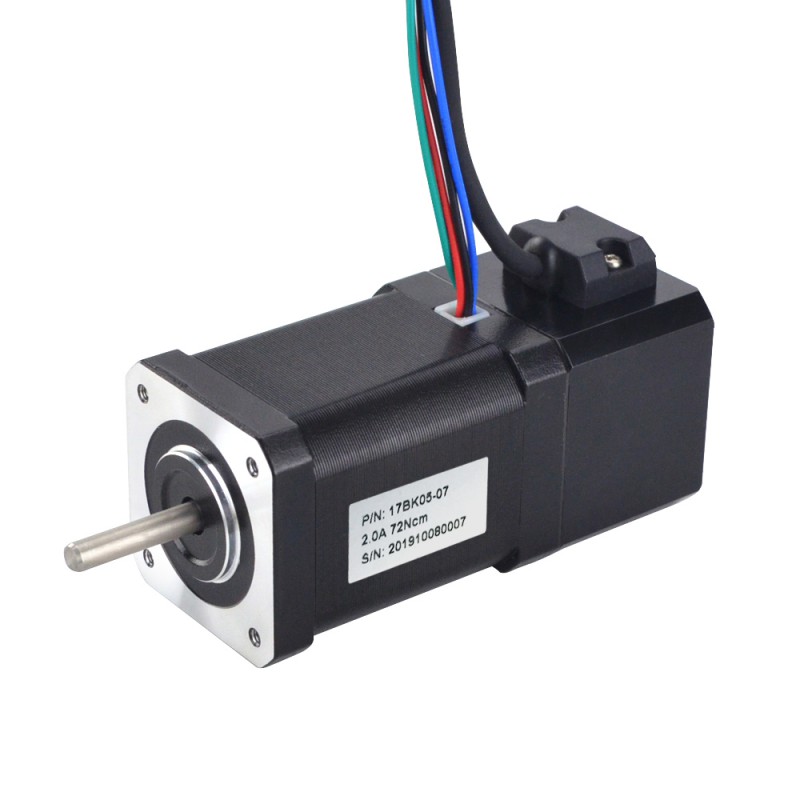

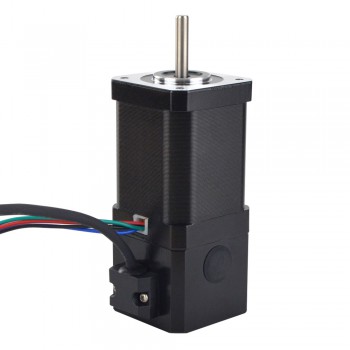

Moteur pas à pas Nema 17 série P 17BK05-07 1,8 degrés 72Ncm 2,0A avec frein électromagnétique
Moteur pas à pas Nema 17 série P 17BK05-07 1,8 degrés 72Ncm 2,0A avec frein électromagnétique
Spécification électrique
- Numéro de pièce du fabricant: 17BK05-07
- Nombre de phases: 2
- Angle par pas: 1,8 degrés
- Couple de maintien: 72 Ncm(101,98 oz.in)
- Courant/phase: 2,0 A
- Résistance phase: 1,75 ohms
- Inductance de Phase: 4,0 mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 42 x 42 mm
- Longueur du moteur: 60 mm
- Diamètre de l'arbre: Φ5 mm
- Longueur d'arbre: 24 mm
- Longueur de D-Cut: 15 mm
- Nombre de câble: 4
- Longueur de câble: 450 mm
- Poids: 0,5 kg
Connexions de frein
- Rouge--24V+
- Rouge--24V-
- 0,5Nm
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Noir
|
Vert
|
Rouge
|
Bleu
|
Ressources
- Fiche complète: 17BK05-07.pdf
- Courbe de couple: 17BK05-07 Torque Curve.pdf
- 17BK05-07.STEP
| Spécification du moteur | |
|---|---|
| Couple de maintien (Ncm) | 72 |
| Couple de maintien (oz.in) | 101,98 |
| Inductance de Phase(mH) | 4.0 |
| Longueur de câble(mm) | 450 |
| Dimension de la bride | Nema 17 |
| Nombre de câble | 4 |
| Résistance de Phase(ohm) | 1,75 |
| Courant Nominal (A) | 2.0 |
| Diamètre de l'arbre(mm) | 5 |
| Longueur d'arbre(mm) | 24 |
| Angle par pas(°) | 1,8 |
| Nombre de phases | 2 |
| Spécification de frein | |
| Tension de conduite(V) | 24 |
| Couple de friction statique(Nm) | 0,5 |
| Couple de friction statique(oz.in) | 70,82 |
