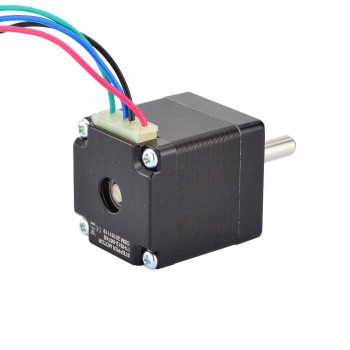

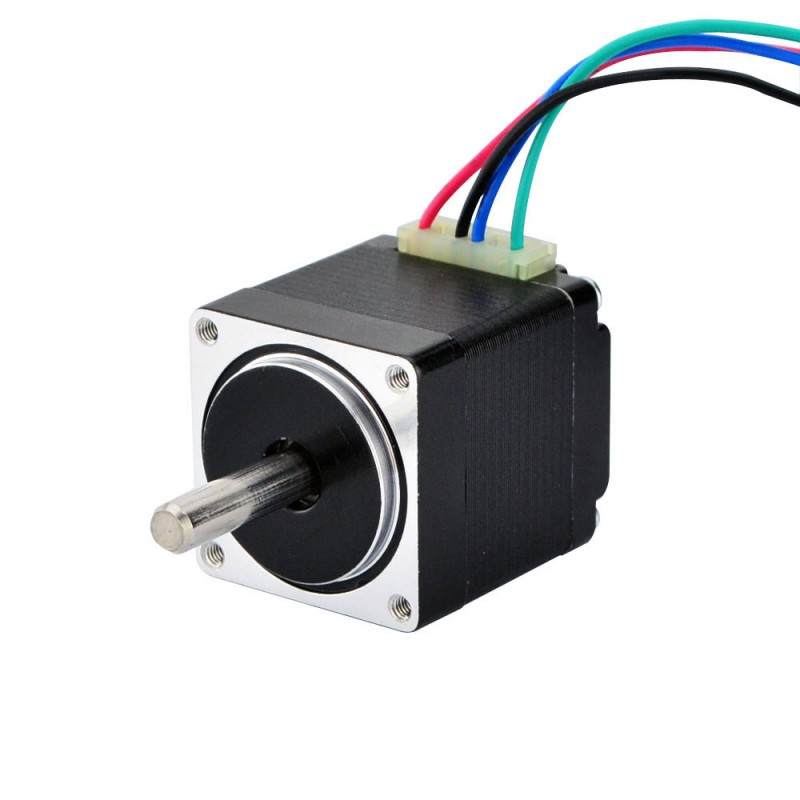

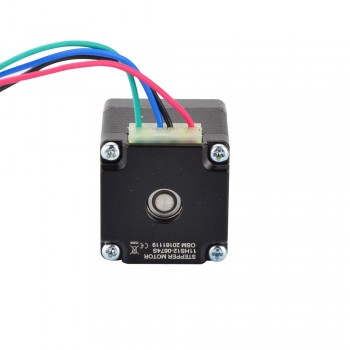

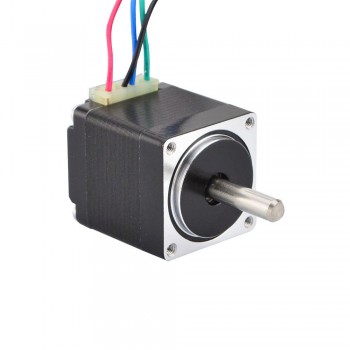

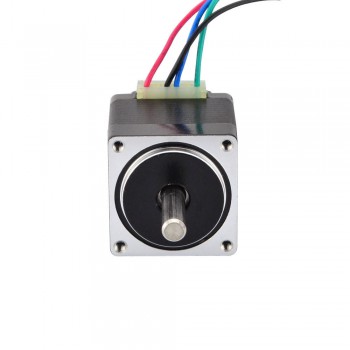

Moteur pas à pas bipolaire nema 11 (6Ncm 11HS12-0674S 1,8 degré 3,8V 0,67A 4 fils)
Ce moteur pas à pas bipolaire mini nema 11 avec angle de pas 1,8deg et taille 28x28x31mm. Il a 4 fils, chaque phase tire 0,67A à 3,8V, avec un couple de maintien de 6Ncm (8,5oz.in).
Spécification électrique
- Numéro du modèle: 11HS12-0674S
- Type de moteur: Bipolaires
- Angle par pas: 1,8 deg
- Couple de maintien: 6Ncm(8,5oz.in)
- Courant/phase: 0,67A
- Tension nominale: 3,8V
- Résistance phase: 5,6ohms
- Inductance de Phase: 4,2mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 28 x 28mm
- Longueur du moteur: 31,5mm
- Diamètre de l'arbre: Φ5mm
- Longueur d'arbre: 20mm
- Nombre de câble: 4
- Longueur de câble: 300mm
- Poids: 110g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil noir
|
Fil vert
|
Fil rouge
|
Fil bleu
|
Ressources
- Fiche de données: 11HS12-0674S.pdf
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolar |
| Couple de maintien (Ncm) | 7 |
| Couple de maintien (oz.in) | 9.9 |
| Inductance de Phase(mH) | 4 |
| Résistance de Phase(ohm) | 5.6 |
| Courant Nominal (A) | 0.67 |
| Angle par pas(°) | 1.8 |
| Spécification physique | |
| Longueur du moteur(mm) | 31.5 |
| Taille du cadre(mm) | 28x28 |
| Arbre simple/double arbre | Arbre Simple |
| Type d'arbre | O |
| Diamètre de l'arbre(mm) | 5 |
| Longueur d'arbre(mm) | 20 |
| Nombre de câble | 4 |
| Longueur de câble(mm) | 300 |
| Poids(g) | 110 |
- Connecteurs: Molex, Harwin, Tyco/AMP, JST etc.
- Fils et cables: Longueurs spéciales, Tuyau de protection
- Arbre: Rond, D-Cut, Croix percé, Key-Way, Fil ou creux
- Enroulement: Résistance, Inductance, Courant nominal, etc.
