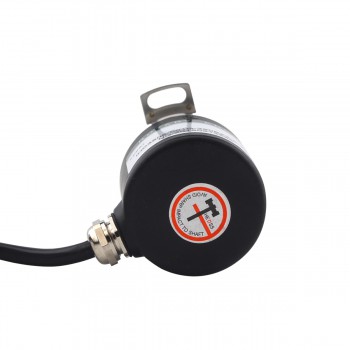

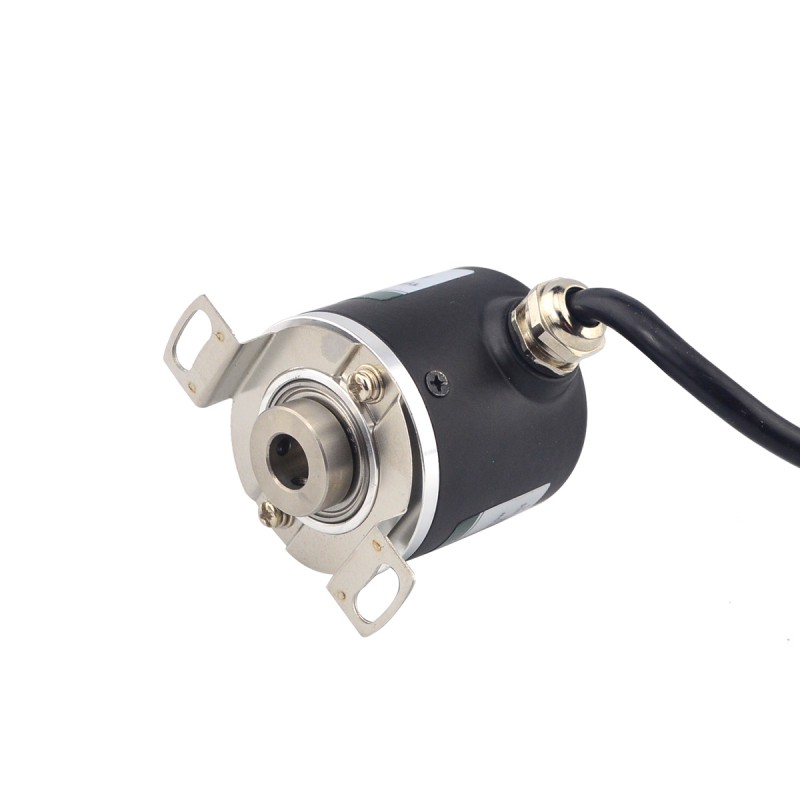

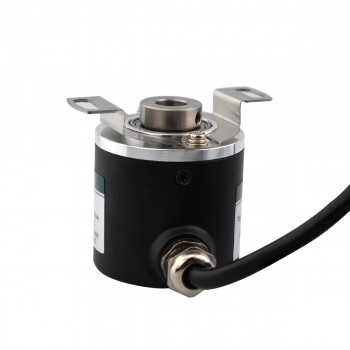

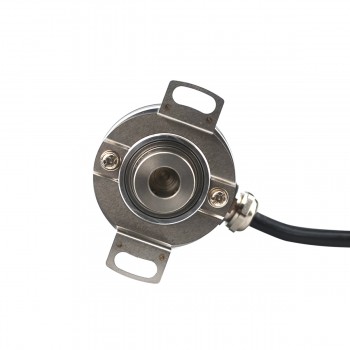

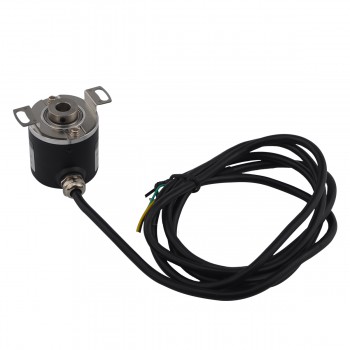

Encodeur rotatif incrémental de moteur pas à pas 360 CPR ABZ 3 canaux 8mm arbre creux IHC3808
Encodeur rotatif incrémental de moteur pas à pas 360 CPR ABZ 3 canaux 8mm arbre creux IHC3808
Spécification de l'encodeur
- Type de circuit de sortie: Pousser tirer (asymétrique)
- Contrôlé par: Interface d'encodeur
- Résolution: 360 CPR
- Signal de sortie: 3
Spécification électrique
- Tension d'alimentation minimale: 24 VCC
- Tension d'alimentation maximale: 5 VCC
- Courant de sortie: ≤60 mA
- Haute tension de sortie: ≥2,5 V
- Basse tension de sortie: ≤0,3V
- Fréquence de sortie maximale: 100 KHZ
Spécification physique
- Diamètre de l'arbre: 8 mm
- Température de fonctionnement minimale: -25 ℃
- Température de fonctionnement maximale: 85 ℃
- Longueur de cable: 1 m
Ressources
- IHC3808 Encoder Manual: IHC3808.pdf
| Spécification du moteur | |
|---|---|
| Diamètre de l'arbre(mm) | 8 |
| Spécification de l'encodeur | |
| Courant de sortie(mA) | ≤60 |
| Fréquence de sortie(MHz) | 0,1 |
| Signal de sortie | 3 canaux |
| Tension nominale(V) | 5 - 24 |
| Résolution(CPR) | 360 |
