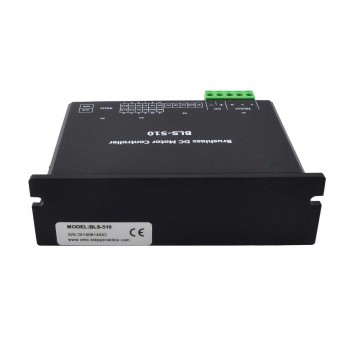

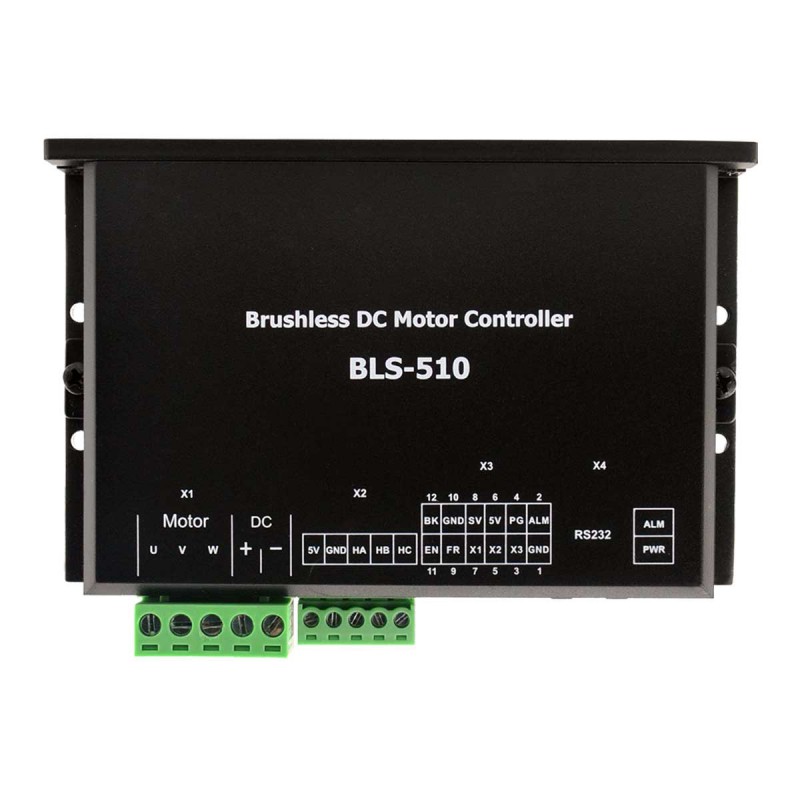

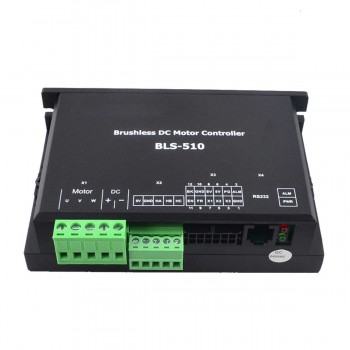

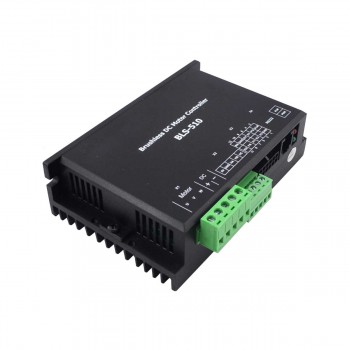

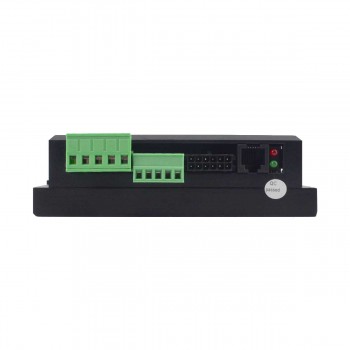

Driver de moteur CC numérique sans balais DC18V~50V avec capteur à effet hall pour moteur BLDC

Driver de moteur CC numérique sans balais DC18V~50V avec capteur à effet hall pour moteur BLDC

Le circuit d'attaque BLDC est un circuit d'attaque sans balais à haute performance, multifonctionnel et peu coûteux, doté d'un capteur à effet Hall. Le pilote peut être connecté à l'ordinateur par l'intermédiaire de l'interface de communication série, pour effectuer le réglage des paramètres PID, des paramètres de protection, des paramètres du moteur, du temps d'accélération/décélération et d'autres réglages de paramètres, et pour être utilisé pour l'état de l'entrée E/S, l'entrée analogique, l'état d'alarme et la surveillance de la tension du bus.

Principales caractéristiques:

• Contrôle en boucle fermée PID de vitesse, couple élevé à basse vitesse
• Large plage de vitesse, 0-6000 tr/min
• Le temps d'accélération/décélération en cours d'exécution peut être réglé par logiciel pour obtenir un fonctionnement fluide et doux
• Le conducteur a une faible perte, un rendement élevé et une faible élévation de température, de petite taille et facile à installer
• Plusieurs méthodes de contrôle de vitesse, définies par logiciel
• Une variété de fonctionnalités de protection parfaites

Index technologique:

• Tension d'entrée: DC18V~50V
• Courant de travail: <=10A
• Mode de fonctionnement: boucle fermée à vitesse Hall
• Plage de vitesse: 0—6000tr/min
• Dimension: 120*76*33 mm
• Poids: Approximate 250g
• Environnement: Évitez les gaz, liquides et poussières corrosifs, inflammables, explosifs et conducteurs
• Température de fonctionnement: -10~55℃(sans gel)
• Humidité: moins de 90 % HR (sans condensation)
• Altitude: moins de 1000m
• Vibration: moins de 0,5G,10hz-60hz (arrêt du fonctionnement)
• Méthode de refroidissement: Refroidissement naturel
• Protection leve: IP21

Ressources

• Logiciel de réglage: BLDC3
• Câble RS232: RS232-2
• Câble adaptateur RS232 vers USB 2,0: C003
• Manuel: BLS-510.pdf
