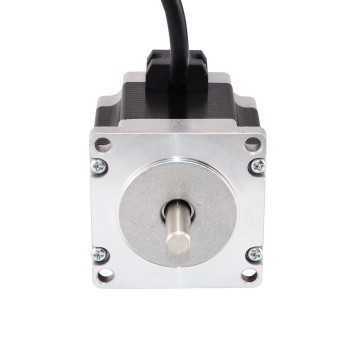

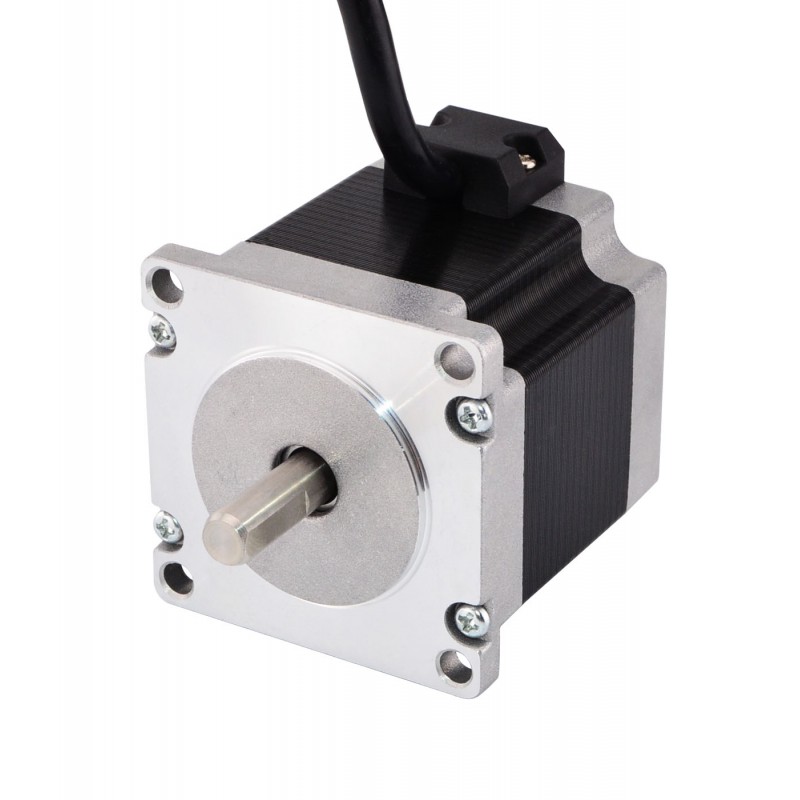

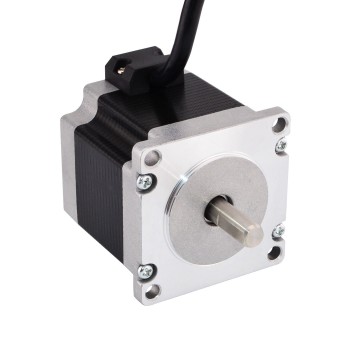

Moteur pas à pas bipolaire à double arbre nema 23 (0,9Nm 23HM20-0384D 0,9 degré 12,1V 4 fils)

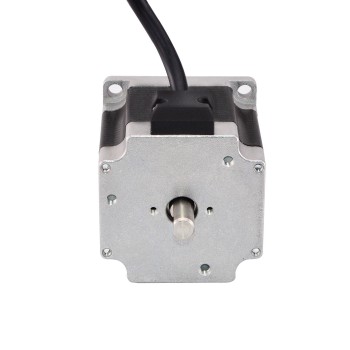

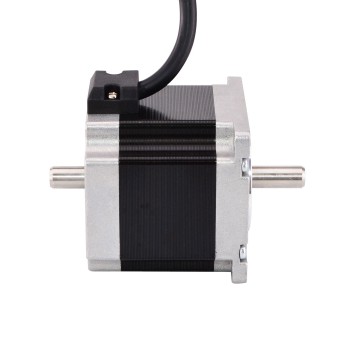

Il s'agit d'un moteur à double arbre avec un arbre arrière long de 13,5 mm et le diamètre de l'arbre est de 8 mm. Des trous filetés sont disponibles sur le capuchon arrière, qui peuvent être utilisés pour freiner, encoder des volants.
Spécification électrique
- Numéro du modèle: 23HM20-0384D
- Type de moteur: Bipolaires
- Angle par pas: 0,9 deg
- Couple de maintien: 0,9Nm(127,5oz.in)
- Courant/phase: 0,38A
- Tension nominale: 12,1V
- Résistance phase: 32ohms
- Inductance de Phase: 110mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 57 x 57mm
- Longueur du moteur: 52mm
- Diamètre de l'arbre: Φ8mm
- Longueur d'arbre: 21mm
- Longueur de D-Cut: 15mm
- Longueur de l'arbre arrière: 13,5mm
- Diamètre de arbre arrière: Φ8mm
- Nombre de câble: 4
- Longueur de câble: 500mm
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil rouge
|
Fil vert
|
Fil jaune
|
Fil bleu
|
Ressources
- Fiche technique du moteur: 23HM20-0384D.pdf
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolar |
| Couple de maintien (Ncm) | 90 |
| Couple de maintien (oz.in) | 127.5 |
| Inductance de Phase(mH) | 110 |
| Résistance de Phase(ohm) | 32 |
| Courant Nominal (A) | 0.38 |
| Angle par pas(°) | 0.9 |
| Spécification physique | |
| Longueur du moteur(mm) | 52 |
| Taille du cadre(mm) | 57x57 |
| Arbre simple/double arbre | Double Arbre |
| Type d'arbre | D-Cut |
| Diamètre de l'arbre(mm) | 8 |
| Longueur d'arbre(mm) | 21 |
| Nombre de câble | 4 |
| Longueur de câble(mm) | 500 |
| Poids(g) | 750 |
- Connecteurs: Molex, Harwin, Tyco/AMP, JST etc.
- Fils et cables: Longueurs spéciales, Tuyau de protection
- Arbre: Rond, D-Cut, Croix percé, Key-Way, Fil ou creux
- Enroulement: Résistance, Inductance, Courant nominal, etc.
