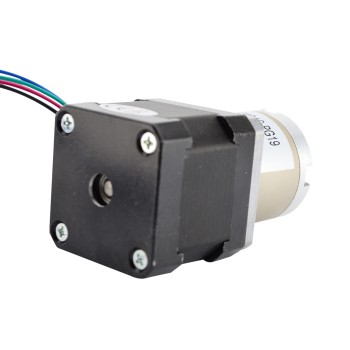

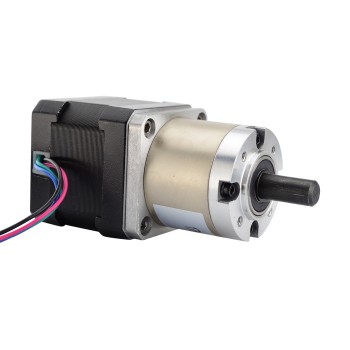

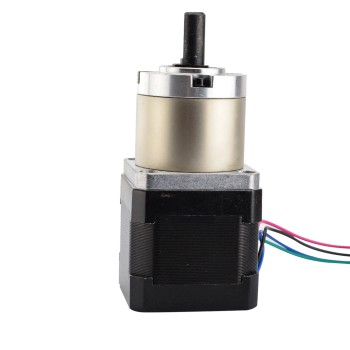

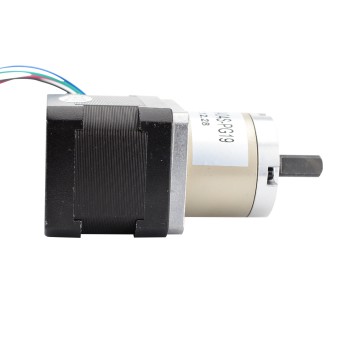

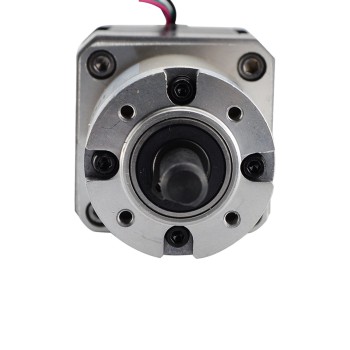

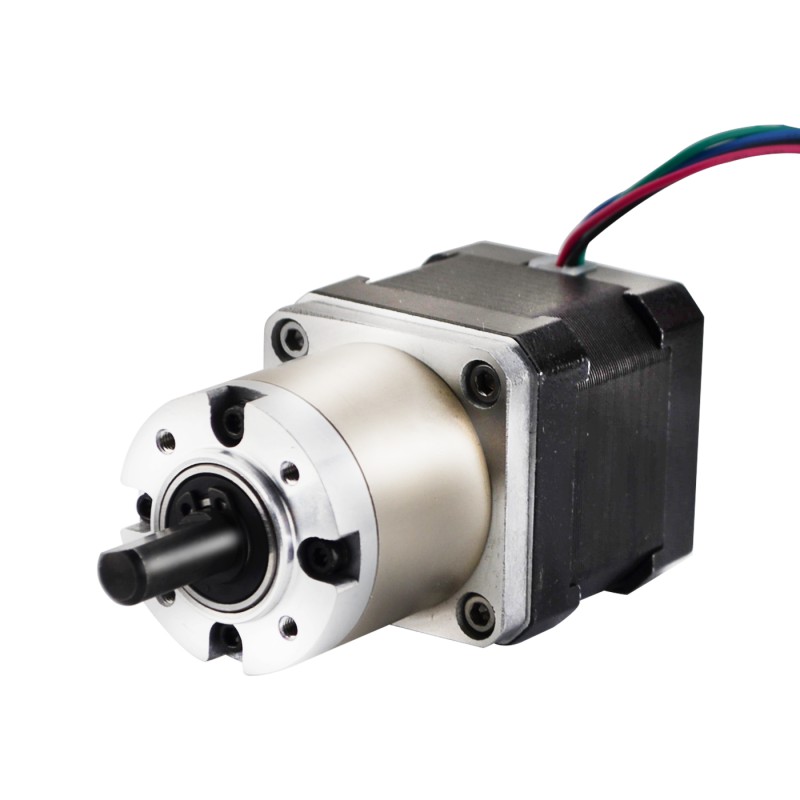

Motoréducteur pas à pas bipolaire Nema 17 L=39mm 1,8 degrés 0,094 Deg 12V 0,4A avec 19:1 réducteur planétaire
Motoréducteur pas à pas bipolaire Nema 17 L=39mm 1,8 degrés 0,094 Deg 12V 0,4A avec 19:1 réducteur planétaire
Ce moteur pas à pas Nema 17 a une taille de 39 mm, un courant nominal de 0,4 A et intègre un réducteur planétaire avec un rapport de 19,19:1. Il s'agit d'une solution idéale pour les applications où l'espace est limité mais où une faible vitesse et/ou un couple élevé sont requis.
Spécification électrique
- Numéro de pièce du fabricant: 17HS15-0404S-PG19
- Type de moteur: Bipolaire pas à pas
- Angle par pas: 0,094 degrés
- Couple de maintien sans boîte de vitesses: 40Ncm(56,64oz.in)
- Courant/phase: 0,4A
- Résistance phase: 30ohms
- Tension: 12V
- Inductance de Phase: 58mH ± 20%(1KHz)
Spécifications de la boîte de vitesses
- Type de boîte à engrenages: planétaire
- Rapport de réduction: 19,19: 1
- Efficacité: 81%
- Contrecoup: <=1 degrés
- Couple maximum autorisé: 3Nm(425oz.in)
- Couple admissible au moment: 5Nm(708oz.in)
- Charge axiale maximale de l'arbre: 50N
- Charge radiale maximale de l'arbre: 100N
Spécifications physiques
- Dimension de la bride: 42 x 42mm
- Longueur du moteur: 39mm
- Longueur de la boîte de vitesses: 35mm
- Diamètre de l'arbre: Φ8mm
- Longueur d'arbre: 20mm
- Longueur de D-Cut: 15mm
- Nombre de câble: 4
- Longueur de câble: 500mm
- Poids: 450g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Noir
|
Vert
|
Rouge
|
Bleu
|
Ressources
- Fiche technique complète: 17HS15-0404S-PG19.pdf
| Spécification de réducteur | |
|---|---|
| Efficacité | 81% |
| Rapport de vitesse | 19,19:1 |
| Longueur de la boîte de vitesses(mm) | 35 |
| Type de boîte de vitesses | Planétaire |
| Contrecoup No-load(Max.°) | 1 |
| Couple maximal admissible(Ncm) | 300 |
| Couple maximal admissible(oz.in) | 424,8 |
| Moment de couple admissible(Ncm) | 500 |
| Moment de couple admissible(oz.in) | 708,1 |
| Charge axiale maximale de l'arbre(N) | 50 |
| Charge radiale maximale de l'arbre(N) | 100 |
| Spécification du moteur | |
| Bipolaires / Unipolaire | Bipolaire |
| Couple de maintien sans boîte de vitesses(Ncm) | 40 |
| Couple de maintien sans boîte de vitesses(oz.in) | 56,6 |
| Inductance de Phase(mH) | 58 |
| Longueur de câble(mm) | 500 |
| Longueur du moteur(mm) | 39 |
| Dimension de la bride | Nema 17 |
| Nombre de câble | 4 |
| Résistance de Phase(ohm) | 30 |
| Courant Nominal (A) | 0,4 |
| Diamètre de l'arbre(mm) | 8 |
| Longueur d'arbre(mm) | 20 |
| Type d'arbre | D-Cut |
| Arbre simple/double arbre | Arbre unique |
| Spécification physique | |
| Poids(g) | 450 |
