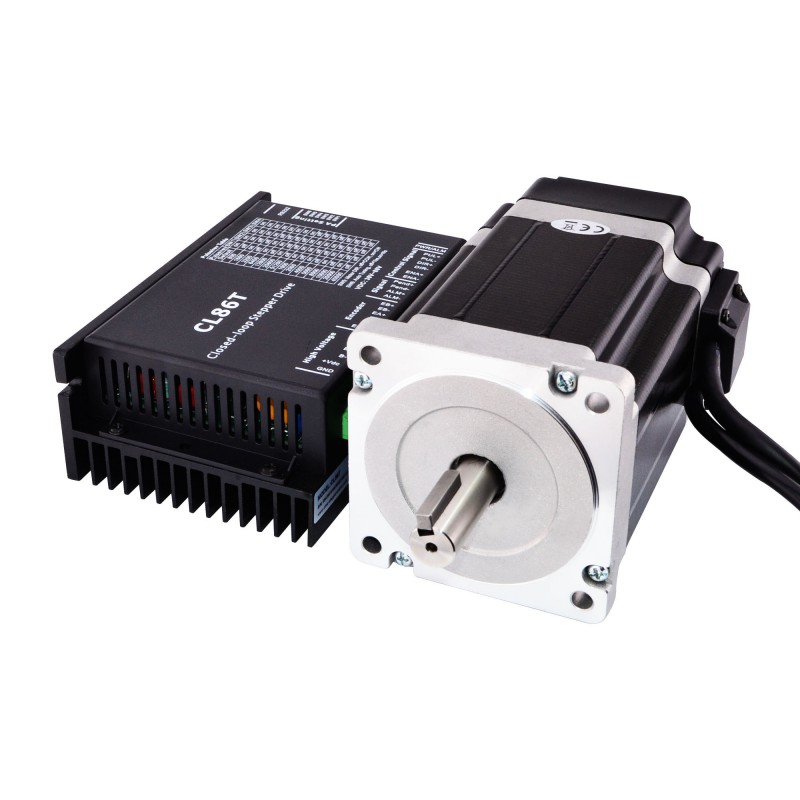

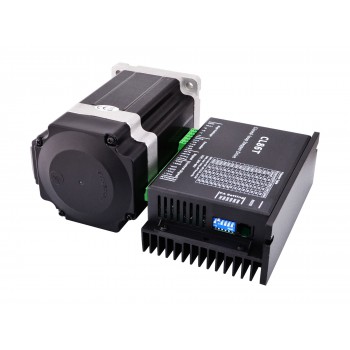

Kit moteur pas à pas 1 axe (moteur pas a pas boucle fermée nema 34 8,5Ncm + Driver)
Cette trousse CNC comprend:
- 1 x Driver boucle fermée pas à pas 0~8,2A 24~80VCC pour moteur pas à pas Nema 34
- 1 x Moteur pas à pas boucle fermée Nema 348,5Nm[1204oz.in] avec encodeur 1000CPR
Spécification du moteur
- Numéro du modèle: 34HS46-5004D-E1000
- Type de moteur: Bipolaires
- Angle par pas: 1,8 deg
- Couple de maintien: 8,5Nm(1204oz.in)
- Courant/phase: 5A
- Tension nominale: 5V
- Résistance de Phase: 1ohms
- Inductance de Phase: 11mH ± 20%(1KHz)
- Dimension de la bride: 86 x 86mm
- Longueur du moteur: 114mm
- Diamètre de l'arbre: Φ14mm
- Longueur d'arbre: 35mm
- Key-way Longueur: 25mm
- Nombre de câble: 4
- Longueur de câble: 500mm
- Poids: 1,2kg
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil noir
|
Fil vert
|
Fil rouge
|
Fil bleu
|
Spécification du pilote
- Boucle fermée, élimine la perte de synchronisation
- Plage de fonctionnement plus large - couple plus élevé et vitesse plus élevée
- Plus efficace et echauffement moteur réduit
- Mouvement fluide et bruit de moteur très faible
- Ne nécessite pas une marge de couple élevée
- Pas de Tuning et toujours stable
- Réponse rapide, sans délai
- Couple élevé au démarrage et à bas régime, grande rigidité à l'arrêt
- Offrent des performances de type servo à un coût bien inférieur
Ressources
- Fiche technique du moteur: 34HS46-5004D-E1000.pdf
- Manuel du driver: CL86T.pdf
| Spécification du moteur | |
|---|---|
| Angle par pas(°) | 1.8 |
| Longueur du moteur(mm) | 114 |
| Couple de maintien (Ncm) | 850 |
| Couple de maintien (oz.in) | 1203.7 |
| Inductance de Phase(mH) | 11 |
| Longueur de câble(mm) | 500 |
| Dimension de la bride | Nema 34 |
| Nombre de câble | 4 |
| Résistance de Phase(ohm) | 1 |
| Courant Nominal (A) | 5 |
| Diamètre de l'arbre(mm) | 14 |
| Longueur d'arbre(mm) | 37 |
| Spécification électrique | |
| Fréquence de sortie(MHz) | ≤1 |
| Spécification du pilote pas à pas | |
| Tension de conduite(V) | 24 - 80 |
| Courant de sortie(A) | 0 - 8.2 |
| Micropas (étapes/rév.) | 400 - 51200 |
| Entrée d'impulsion maximale(kHZ) | 200 |
| Largeur d'impulsion(μs) | 2.5 |
| Spécification de l'encodeur | |
| Tension nominale(V) | 5 |
| Courant de sortie(mA) | 55 |
| Résolution(CPR) | 1000 |
| Signal de sortie | 2 canaux |
| Vitesse de fonctionnement (tr/min) | ≤5000 |
| Classe de protection | IP20 |
| Spécification physique | |
| Poids(g) | 5000 |
