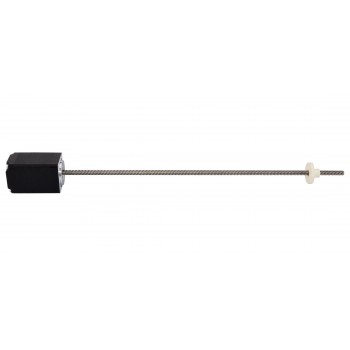

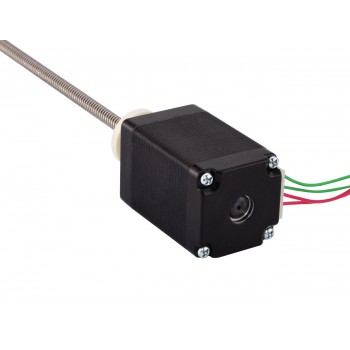

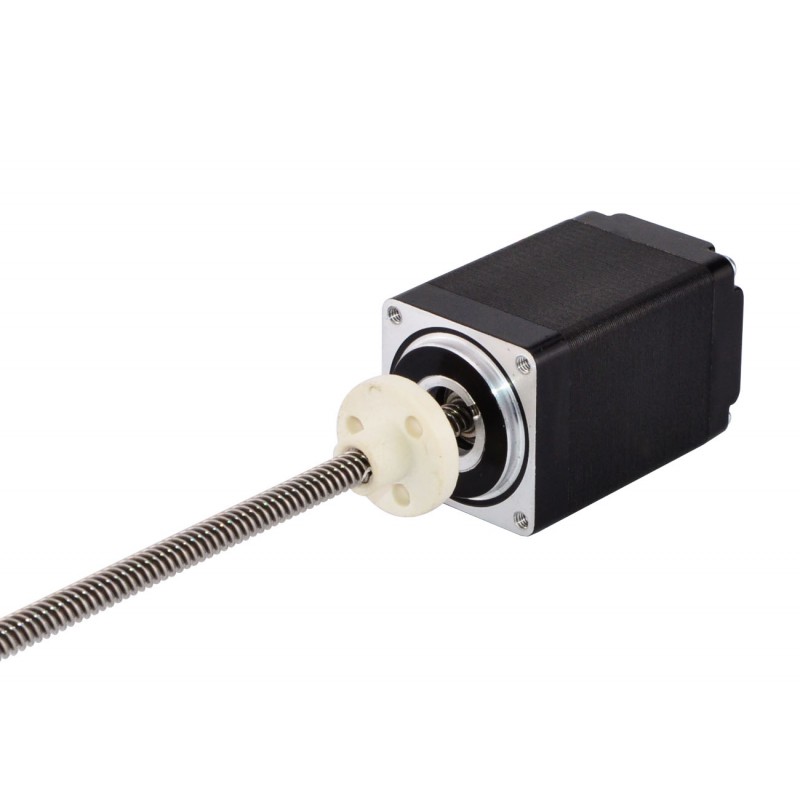

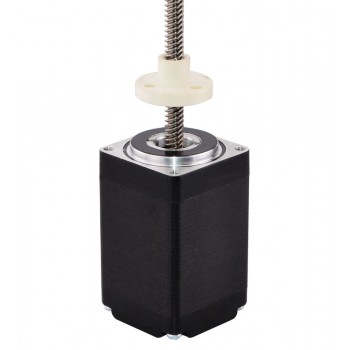

Moteur pas à pas linéaire nema 11 (11LS18-07547-250E actionneur externe 0,75A résolution 0,635mm)
Ce modèle est presque exactement le même que l'actionneur linéaire de moteur pas à pas non captif à double pile de la série 28000 de Haydon Kerk, nema 11. La partie moteur est un moteur pas à pas Nema 11 de 46 mm (1,8 degré 0,75 A) et fonctionne avec une vis mère de 4,76 mm (0,1874 ") de diamètre et de 250 mm (9,8425") de longueur, la course linéaire est de 5,08 mm (0,2 ") par tour.
Spécification électrique
- Numéro du modèle: 11LS18-07547-250E
- Type de moteur: Moteur pas à pas linéaire external
- Angle par pas: 1,8°
- Poussée minimale: 77N (300pps)
- Courant/phase: 0,75A
- Résistance de Phase: 6,7ohms
- Tension nominale: 5V
- Inductance de Phase: 5,8mH±20%(1KHz)
Spécification physique
- Dimension de la bride: 28 x 28mm
- Longueur du moteur: 46mm

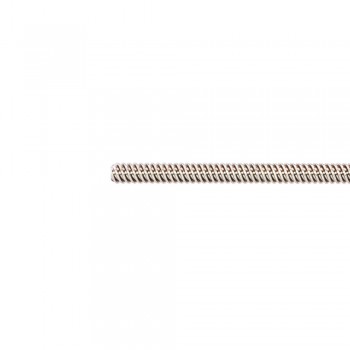

- Longueur de vis-mère: 250mm(9,8425")
- Diamètre de la vis-mère: Φ4,76mm(0,1874")
- Résolution / pas: 0,003175mm(0,000125" )
- Plomb: 0,635mm(0,025")
- Nombre de câble: 4
- Longueur de câble: 300mm
- Poids: 180g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil rouge
|
Fil Rouge / Fil Blanc
|
Fil Vert / Fil Blanc
|
Fil vert
|
Ressources
- Fiche de données: 11LS18-07547-250E.pdf
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolar |
| Inductance de Phase(mH) | 5.8 |
| Poussée minimale(N) | 77 |
| Type de moteur | External |
| Résistance de Phase(ohm) | 6.7 |
| Courant Nominal (A) | 0.75 |
| Angle par pas(°) | 1.8 |
| Spécification physique | |
| Longueur du moteur(mm) | 46 |
| Taille du cadre(mm) | 28x28 |
| Diamètre de la vis mère(mm) | 4.76 |
| Longueur de la vis mère(mm) | 250 |
| Révolution de plomb(mm) | 0.635 |
| Résolution/pas(mm) | 0.003175 |
| Nombre de câble | 4 |
| Longueur de câble(mm) | 300 |
