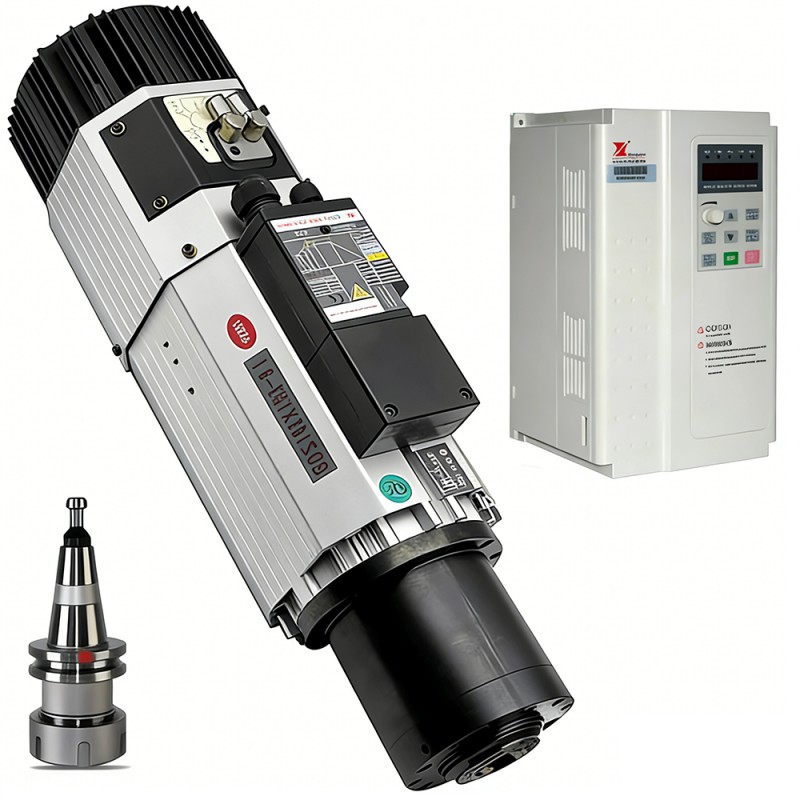

Moteur de broche ATC (changement d'outil automatique) refroidi par air de 9 kW + variateur de fréquence VFD de 11 kW (GDZ143x133-9L + DZB312B011)

Moteur de broche ATC (changement d'outil automatique) refroidi par air de 9 kW + variateur de fréquence VFD de 11 kW (GDZ143x133-9L + DZB312B011)

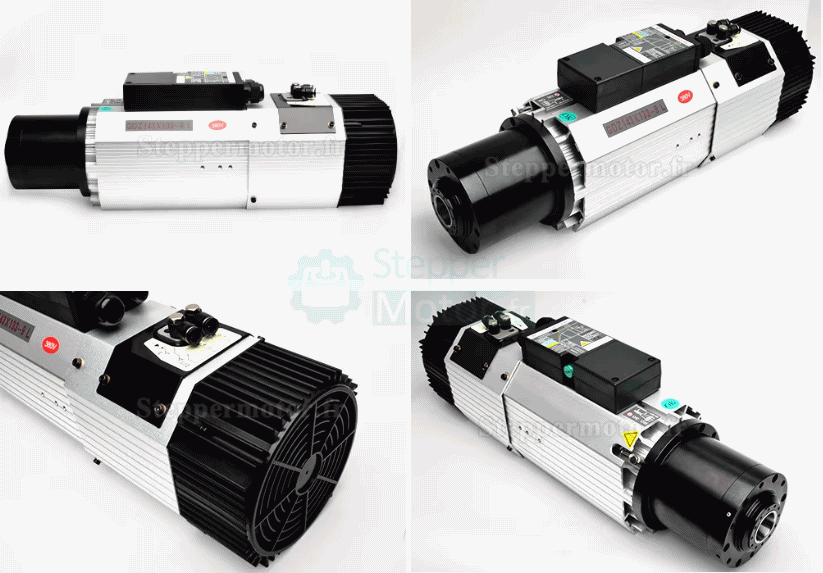

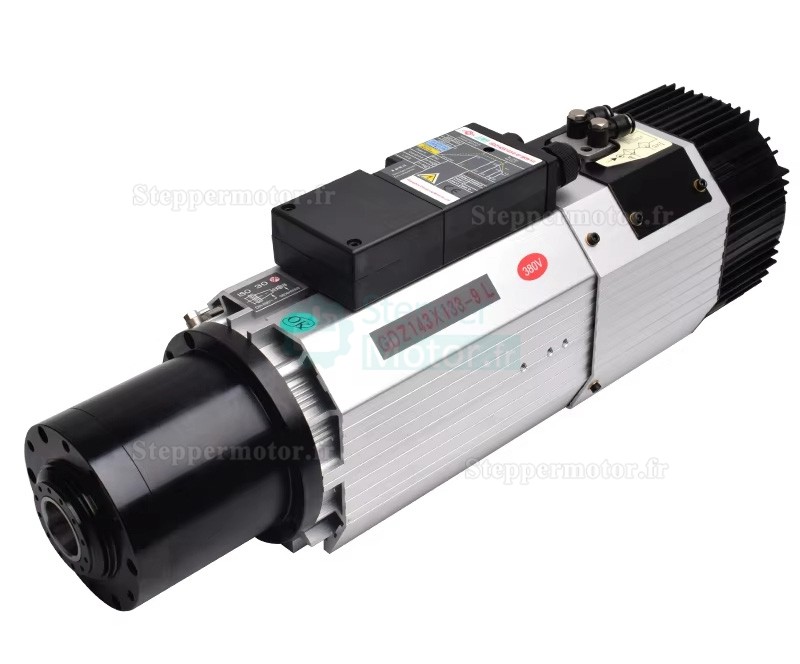

Spécifications du moteur de broche

• Marque : GDZ
• Modèle : GDZ143x133-9L
• Puissance nominale : 9 kW
• Nombre de roulements : 4

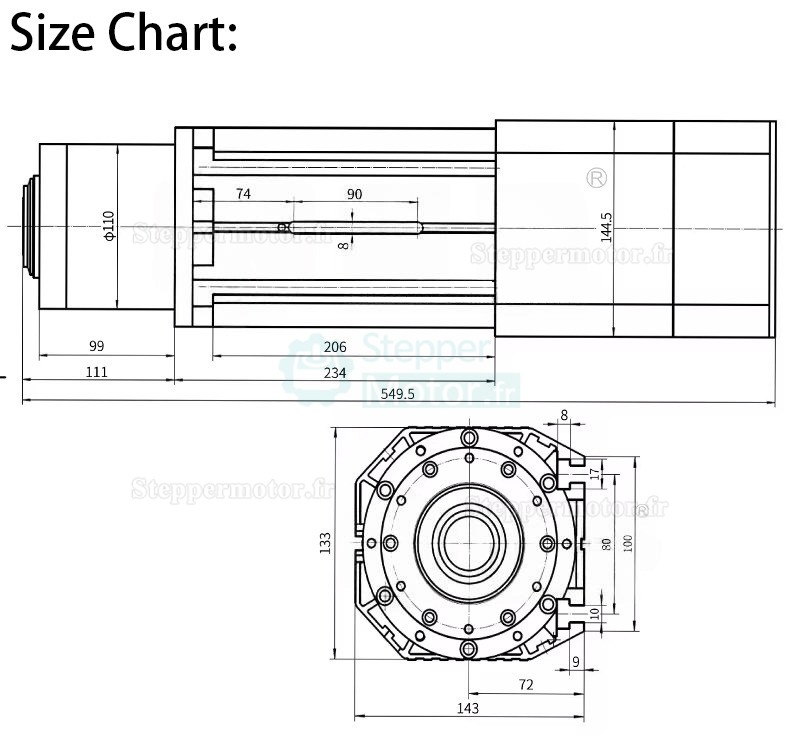

• Dimensions : 143 × 133 mm
• Tension nominale : 220 V / 380 V
• Courant nominal : 30,8 A / 17,8 A
• Fréquence de fonctionnement : 400 – 800 Hz
• Vitesse de rotation : 12 000 – 24 000 tr/min

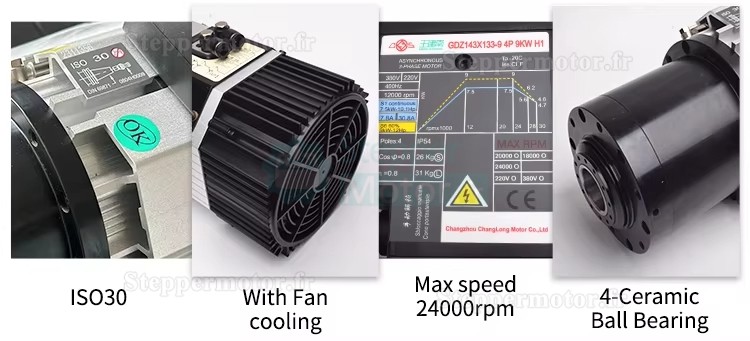

• Nez de broche : BT30 / ISO30
• Type de refroidissement : Refroidissement par air
• Diamètre : 125 mm
• Poids : 35 kg

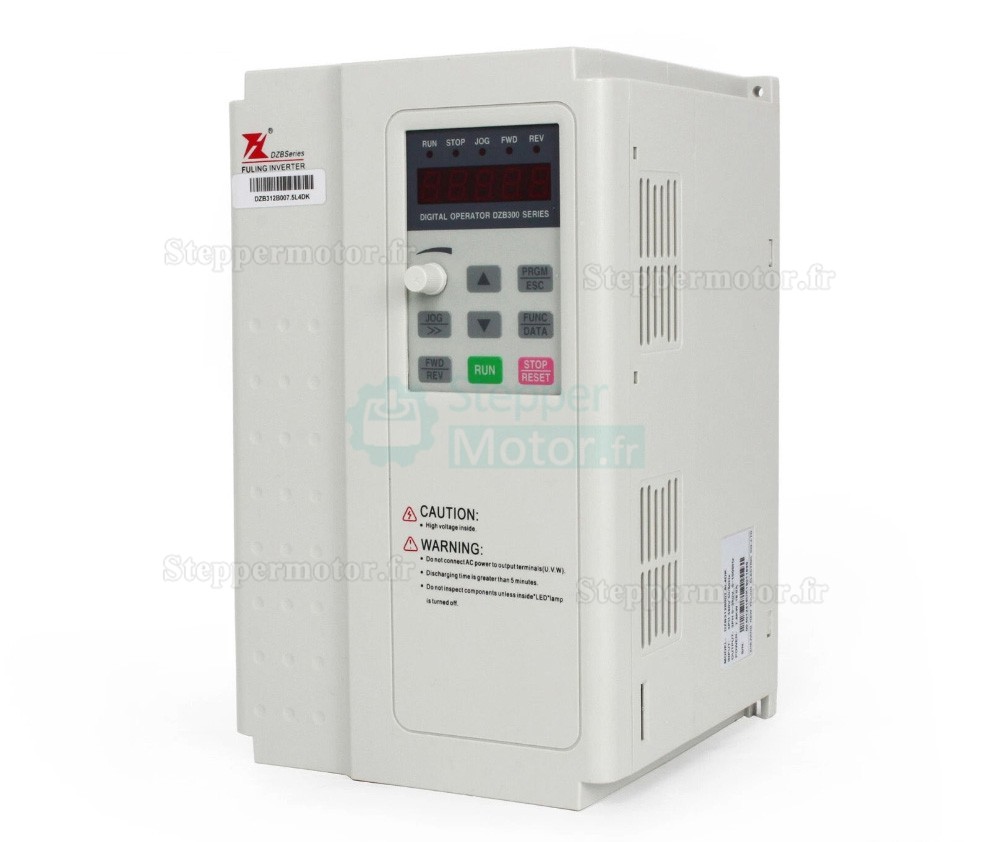

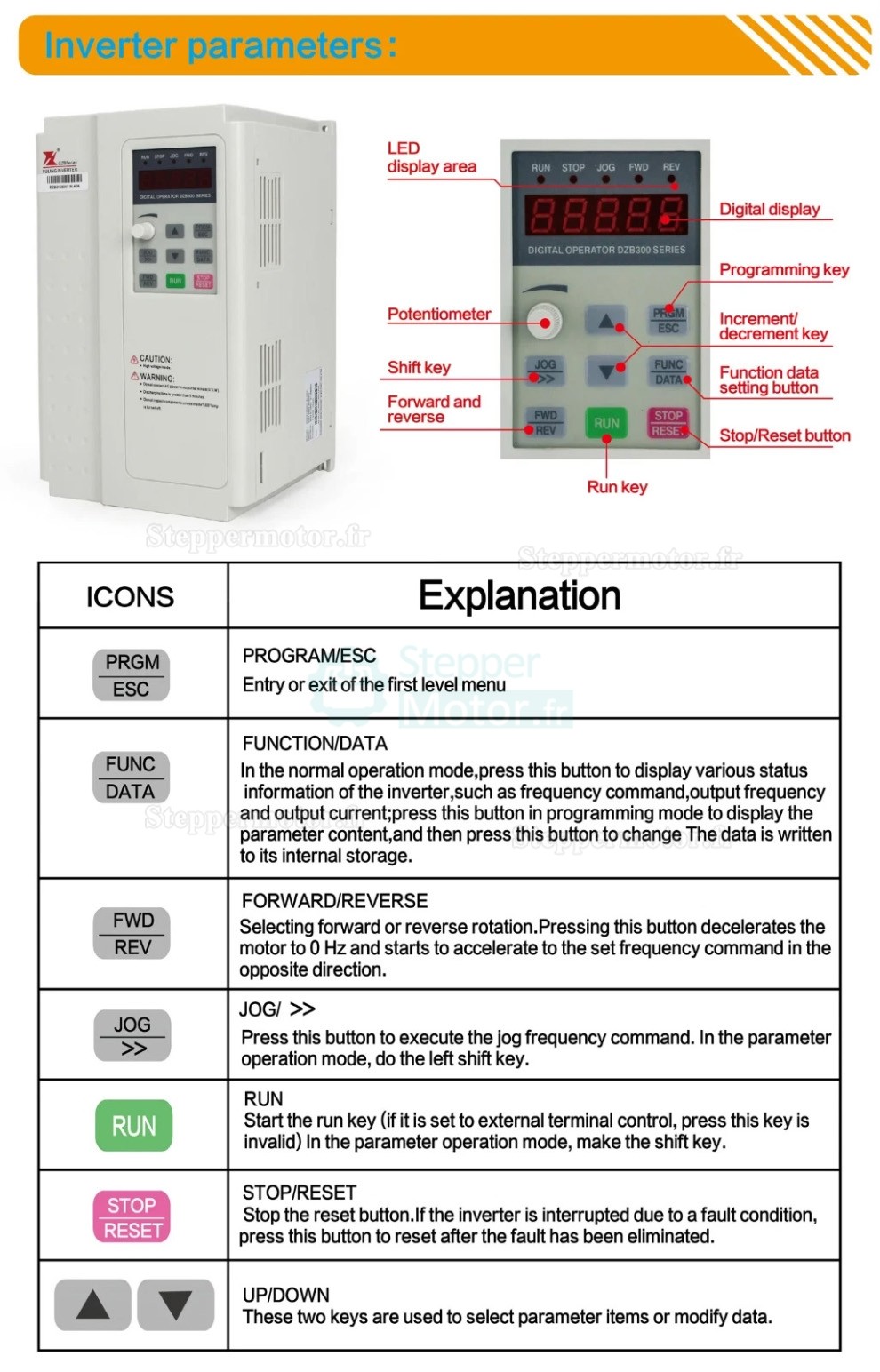

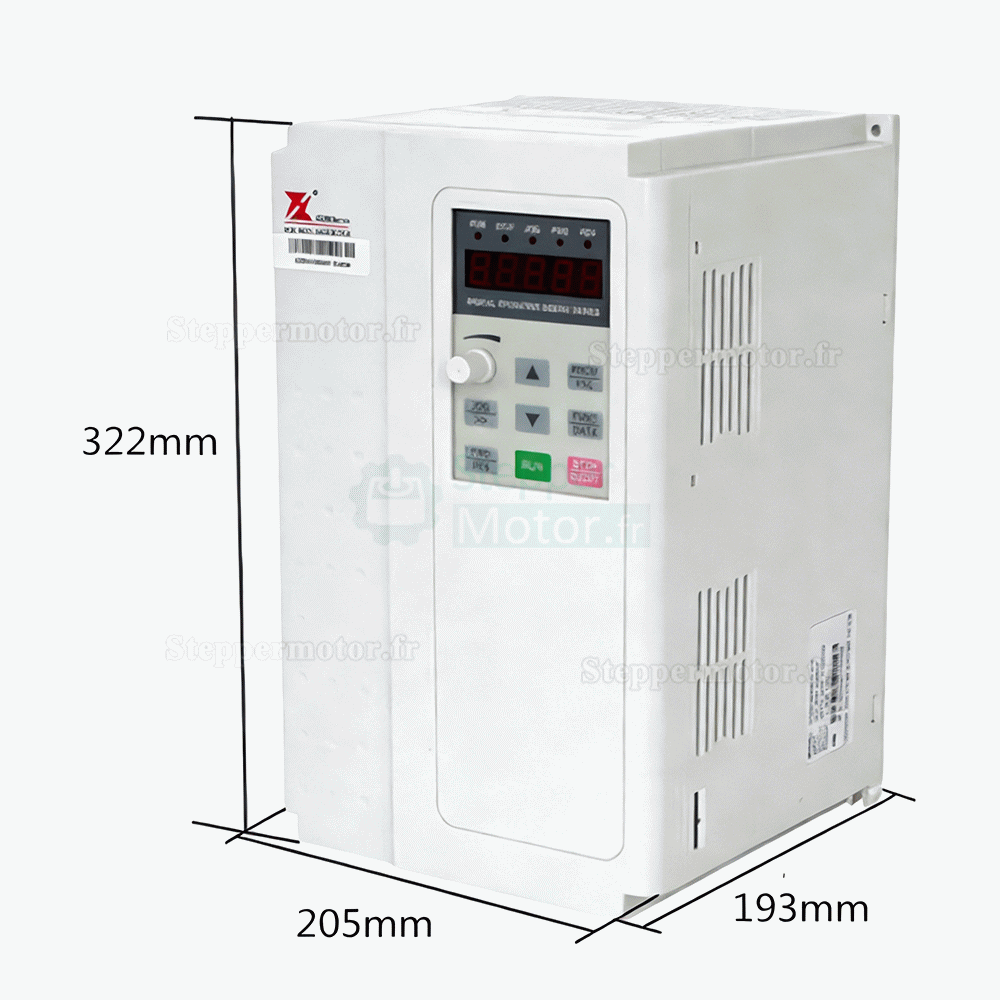

Variateur de fréquence VFD 11 kW — Version 380 V

• Tension d’entrée : 380 V (triphasé)
• Tension de sortie : 0 – 380 V
• Fréquence d’entrée : 50/60 Hz
• Fréquence de sortie : 0 – 1000 Hz
• Phases d’entrée : 3 phases
• Phases de sortie : 3 phases
• Courant de sortie : 24 A
• Poids : 7,8 kg
• Garantie : 3 ans

Variateur de fréquence VFD 11 kW — Version 220 V

• Tension d’entrée : 220 V monophasé ou triphasé
• Tension de sortie : 0 – 220 V
• Fréquence d’entrée : 50/60 Hz
• Fréquence de sortie : 0 – 1000 Hz
• Phases d’entrée : 3 phases
• Phases de sortie : 3 phases
• Courant de sortie : 45 A
• Poids : 7,8 kg
• Garantie : 3 ans
